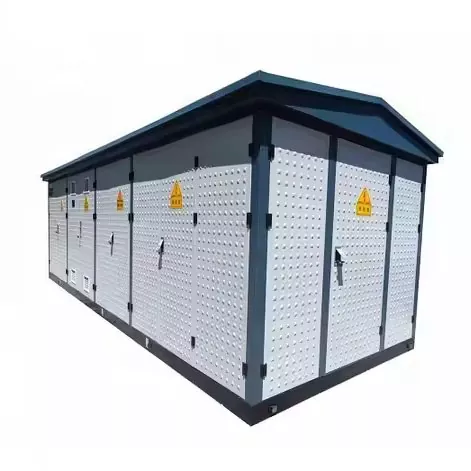

دییورپی طرز کومپیکٹ مکمل باکس ٹرانسفارمر سب اسٹیشنایک انتہائی مربوط اور تیار شدہ بجلی کی تقسیم کا نظام ہے جو موثر، قابل بھروسہ، اور جگہ بچانے والی بجلی کی تقسیم کے لیے ڈیزائن کیا گیا ہے۔ روایتی سب سٹیشنوں کے برعکس جو بڑے انفراسٹرکچر اور پیچیدہ تنصیب کی ضرورت ہوتی ہے، یہ کمپیکٹ حل ہائی وولٹیج سوئچ گیئر، ٹرانسفارمرز، اور کم وولٹیج کی تقسیم کے آلات کو ایک ہی ماڈیولر انکلوژر کے اندر ضم کرتا ہے۔
تیزی سے تعیناتی، ذہین نگرانی، ماحولیاتی تحفظ، اور اعلی آپریشنل حفاظت جیسے فوائد کے ساتھ، یہ سب سٹیشن شہری پاور نیٹ ورکس، صنعتی پارکوں، قابل تجدید توانائی کے منصوبوں، اور بنیادی ڈھانچے کی سہولیات میں تیزی سے استعمال ہو رہے ہیں۔ صنعت کی تحقیق کے مطابق، یورپی طرز کے سب سٹیشن متعدد برقی اجزاء کو ایک کمپیکٹ یونٹ میں یکجا کرتے ہیں جو تنصیب کی کارکردگی اور آپریشنل اعتبار کو بہتر بناتے ہوئے قدموں کے نشان کو کم کرتا ہے۔
اس جامع گائیڈ میں، ہم دریافت کرتے ہیں کہ یورپی طرز کے کمپیکٹ سب اسٹیشن کیسے کام کرتے ہیں، ان کا ساختی ڈیزائن، فوائد، ایپلی کیشنز، تکنیکی پیرامیٹرز، اور معروف مینوفیکچررز کیوںLUGAOاس ٹیکنالوجی کے ساتھ جدید بجلی کی تقسیم کو آگے بڑھا رہے ہیں۔
A یورپی طرز کومپیکٹ مکمل باکس ٹرانسفارمر سب اسٹیشنایک پہلے سے تیار شدہ برقی تقسیم کا نظام ہے جو بجلی کی تقسیم کے متعدد اجزاء کو ایک دیوار میں ضم کرتا ہے۔ یہ سسٹم فیکٹری میں جمع کیے جاتے ہیں اور ڈیلیوری سے پہلے ٹیسٹ کیے جاتے ہیں، جو کہ قابل اعتماد اور سائٹ پر تیزی سے تعیناتی کو یقینی بناتے ہیں۔
عام طور پر، سب اسٹیشن مندرجہ ذیل آلات کو مربوط کرتا ہے:
تمام اجزاء ایک مہر بند دھات یا کمپوزٹ ہاؤسنگ کے اندر نصب کیے جاتے ہیں، ایک کمپیکٹ پاور ڈسٹری بیوشن سنٹر تشکیل دیتے ہیں جو آخری صارفین کے لیے درمیانے وولٹیج سے استعمال کے قابل کم وولٹیج تک بجلی کو کم کرنے کے قابل ہوتا ہے۔
اس کے کمپیکٹ فوٹ پرنٹ اور ماڈیولر ڈیزائن کی وجہ سے، اس قسم کے سب سٹیشن کو لوڈ سنٹرز کے قریب نصب کیا جا سکتا ہے، بجلی کی کارکردگی کو بہتر بنایا جا سکتا ہے اور ٹرانسمیشن کے نقصانات کو کم کیا جا سکتا ہے۔
یورپی کمپیکٹ باکس سب سٹیشن کا آپریشنل اصول بجلی کی تقسیم کے ایک سادہ عمل کی پیروی کرتا ہے:
چونکہ یہ تمام سسٹم پہلے سے تیار شدہ انکلوژر میں ضم ہوتے ہیں، روایتی سب سٹیشنوں کے مقابلے میں انسٹالیشن اور کمیشننگ نمایاں طور پر تیز ہو جاتی ہے۔
بہت سے جدید کمپیکٹ سب سٹیشنوں میں ذہین نگرانی کے نظام بھی شامل ہیں جو ریموٹ تشخیص، خودکار غلطی کا پتہ لگانے، اور حقیقی وقت کی کارکردگی کی نگرانی کی اجازت دیتے ہیں۔
یورپی طرز کا کمپیکٹ سب سٹیشن ماڈیولر کمپارٹمنٹ ڈھانچے کے ساتھ ڈیزائن کیا گیا ہے۔ ہر سیکشن ایک مخصوص برقی فنکشن انجام دیتا ہے اور محفوظ آپریشن کو یقینی بناتا ہے۔
| جزو | مین فنکشن | تفصیل |
|---|---|---|
| ہائی وولٹیج ٹوکری | پاور ان پٹ اور تحفظ | رنگ مین یونٹس، سرکٹ بریکرز، اور تحفظ کے آلات پر مشتمل ہے۔ |
| ٹرانسفارمر کمپارٹمنٹ | وولٹیج کی تبدیلی | خشک قسم یا تیل میں ڈوبی تقسیم ٹرانسفارمر پر مشتمل ہے۔ |
| کم وولٹیج ٹوکری | بجلی کی تقسیم | عمارتوں، کارخانوں، یا بنیادی ڈھانچے میں بجلی تقسیم کرتا ہے۔ |
| کنٹرول اور مانیٹرنگ سسٹم | سمارٹ مینجمنٹ | ریموٹ مانیٹرنگ، غلطی کا پتہ لگانے اور آٹومیشن فراہم کرتا ہے۔ |
آپریشنل حفاظت کو بڑھانے اور دیکھ بھال کے طریقہ کار کو آسان بنانے کے لیے یہ کمپارٹمنٹ ایک دوسرے سے الگ تھلگ ہیں۔
روایتی سب سٹیشنوں کو متعدد عمارتوں اور پیچیدہ تنصیب کے عمل کی ضرورت ہوتی ہے۔ یورپی کمپیکٹ سب سٹیشن تمام برقی آلات کو ایک ہی دیوار میں ضم کر دیتے ہیں، جس سے بنیادی ڈھانچے کی ضروریات کو بڑی حد تک کم کیا جاتا ہے۔ :contentReference[oaicite:4]{index=4}
مربوط ڈھانچہ گنجان آباد علاقوں میں بھی سب سٹیشنوں کو نصب کرنے کی اجازت دیتا ہے جہاں زمین کی دستیابی محدود ہے۔
چونکہ سب اسٹیشن کو فیکٹری سے جمع کیا جاتا ہے اور ترسیل سے پہلے ٹیسٹ کیا جاتا ہے، اس لیے تنصیب میں عام طور پر صرف بنیاد کی تیاری اور کیبل کنکشن شامل ہوتا ہے۔
یورپی کمپیکٹ سب سٹیشنوں میں متعدد حفاظتی میکانزم شامل ہیں:
جدید سب سٹیشن آپریشنل کارکردگی کو بہتر بنانے کے لیے ریموٹ مانیٹرنگ، آٹومیشن، اور غلطی کی تشخیص کے نظام کو مربوط کرتے ہیں۔
| فیچر | یورپی کمپیکٹ سب اسٹیشن | روایتی سب اسٹیشن |
|---|---|---|
| تنصیب کا وقت | مختصر (پہلے سے تیار شدہ) | طویل تعمیر کی مدت |
| قدموں کا نشان | چھوٹا | بڑی زمین کی ضرورت |
| دیکھ بھال | آزاد کمپارٹمنٹس | پیچیدہ دیکھ بھال |
| تعیناتی | فیکٹری کو جمع کیا | سائٹ پر اسمبلی |
| اسمارٹ مانیٹرنگ | حمایت یافتہ | اکثر محدود |
یورپی طرز کے کمپیکٹ سب سٹیشن پروجیکٹ کی ضروریات کے مطابق مختلف کنفیگریشنز میں دستیاب ہیں۔
| پیرامیٹر | عام قدر |
|---|---|
| شرح شدہ وولٹیج | 6kV - 35kV |
| شرح شدہ صلاحیت | 100 kVA - 2500 kVA |
| کم وولٹیج آؤٹ پٹ | 400V / 415V |
| تحفظ کی سطح | IP54 |
| کولنگ کا طریقہ | ایئر کولنگ یا آئل کولنگ |
| آپریشنل لائف اسپین | 25-30 سال |
ماڈیولر ڈیزائن وولٹیج کی سطح، ٹرانسفارمر کی اقسام، اور نگرانی کے نظام کو مخصوص ایپلی کیشنز کے مطابق کرنے کی اجازت دیتا ہے۔
یورپی طرز کے کمپیکٹ باکس سب سٹیشن اپنی استعداد اور کمپیکٹ ڈیزائن کی وجہ سے مختلف صنعتوں میں بڑے پیمانے پر استعمال ہوتے ہیں۔
یہ سب سٹیشن مشکل ماحول اور دور دراز مقامات پر بھی بجلی کی موثر تقسیم کو اہل بناتے ہیں۔
یورپی کمپیکٹ سب سٹیشن کی تنصیب کے عمل کو روایتی سب سٹیشنوں کے مقابلے میں نمایاں طور پر آسان بنایا گیا ہے۔
چونکہ بجلی کی طلب میں مسلسل اضافہ ہوتا جا رہا ہے اور شہری اراضی تیزی سے محدود ہوتی جا رہی ہے، کمپیکٹ سب سٹیشن جدید پاور انفراسٹرکچر کا لازمی جزو بن رہے ہیں۔
مستقبل کی اختراعات میں شامل ہونے کی توقع ہے:
مینوفیکچررز جیسےLUGAOسمارٹ شہروں، قابل تجدید توانائی کے نظام، اور پائیدار بنیادی ڈھانچے کی ابھرتی ہوئی ضروریات کو پورا کرنے کے لیے کمپیکٹ سب سٹیشن ٹیکنالوجیز کو مسلسل بہتر بنا رہے ہیں۔
یورپی سب سٹیشن ہائی وولٹیج، ٹرانسفارمر اور کم وولٹیج والے حصوں کے لیے الگ الگ کمپارٹمنٹس استعمال کرتے ہیں، جس سے حفاظت اور دیکھ بھال کی لچک کو بہتر بنایا جاتا ہے۔ امریکی سب سٹیشن اکثر ایک مہر بند ڈھانچہ استعمال کرتے ہیں۔
پراجیکٹ کی ضروریات کے لحاظ سے عام صلاحیتیں 100 kVA سے 2500 kVA تک ہوتی ہیں۔
تنصیب اکثر چند دنوں کے اندر مکمل ہو سکتی ہے کیونکہ سامان پہلے سے تیار اور فیکٹری ٹیسٹ شدہ ہے۔
جی ہاں وہ بڑے پیمانے پر شمسی فارموں، ہوا سے بجلی کے نظام، اور تقسیم شدہ توانائی کے نیٹ ورکس میں استعمال ہوتے ہیں۔
زیادہ تر یورپی کمپیکٹ سب سٹیشنوں کی مناسب دیکھ بھال کے ساتھ تقریباً 25-30 سال کی آپریشنل زندگی ہوتی ہے۔
دییورپی طرز کومپیکٹ مکمل باکس ٹرانسفارمر سب اسٹیشنپاور ڈسٹری بیوشن ٹیکنالوجی کی اگلی نسل کی نمائندگی کرتا ہے۔ اپنے مربوط ڈیزائن، تیز تنصیب، اعلیٰ حفاظتی معیارات، اور سمارٹ مانیٹرنگ کی صلاحیتوں کے ساتھ، یہ جدید برقی انفراسٹرکچر کے لیے ایک قابل اعتماد اور موثر حل پیش کرتا ہے۔
شہری پاور گرڈ سے لے کر قابل تجدید توانائی کے منصوبوں تک، یہ کمپیکٹ سب سٹیشن ٹیکنالوجی دنیا بھر میں بجلی کی تقسیم کے طریقے کو تبدیل کر رہی ہے۔ معروف مینوفیکچررز کی طرحLUGAOکارکردگی، پائیداری اور آپریشنل اعتبار کو بہتر بنانے والے جدید حل فراہم کرتے ہوئے اس میدان میں جدت لانا جاری رکھیں۔
اگر آپ اپنے پراجیکٹ کی ضروریات کے مطابق اعلیٰ کارکردگی کا کمپیکٹ سب اسٹیشن حل تلاش کر رہے ہیں،ہم سے رابطہ کریںآج یہ جاننے کے لیے کہ کس طرح LUGAO پیشہ ورانہ مہارت اور جدید انجینئرنگ حل کے ساتھ آپ کی بجلی کی تقسیم کی ضروریات کو پورا کر سکتا ہے۔
