بازوored Removable AC میٹل سے منسلک سوئچ گیئردرمیانی وولٹیج بجلی کی تقسیم کے نظام میں اہم کردار ادا کرتا ہے۔ حفاظت، لچک، اور آپریشنل کارکردگی کے لیے ڈیزائن کیا گیا، یہ جدید سوئچ گیئر حل الگ الگ کمپارٹمنٹس، نکالنے کے قابل سرکٹ بریکرز، اور مضبوط آرک ریزسٹنٹ تحفظ کی خصوصیات رکھتا ہے۔ اس جامع گائیڈ میں، ہم اس کی ساخت، تکنیکی پیرامیٹرز، درخواست کے منظرنامے، فوائد، تنصیب کی ضروریات، دیکھ بھال کی حکمت عملیوں، اور انتخاب کے رہنما خطوط کو تلاش کرتے ہیں۔ اس مضمون میں یہ بھی بتایا گیا ہے کہ کیسےلوگاؤ پاورعالمی صنعتی اور افادیت کی ضروریات کے مطابق قابل اعتماد، معیار کے مطابق سوئچ گیئر سسٹم فراہم کرتا ہے۔

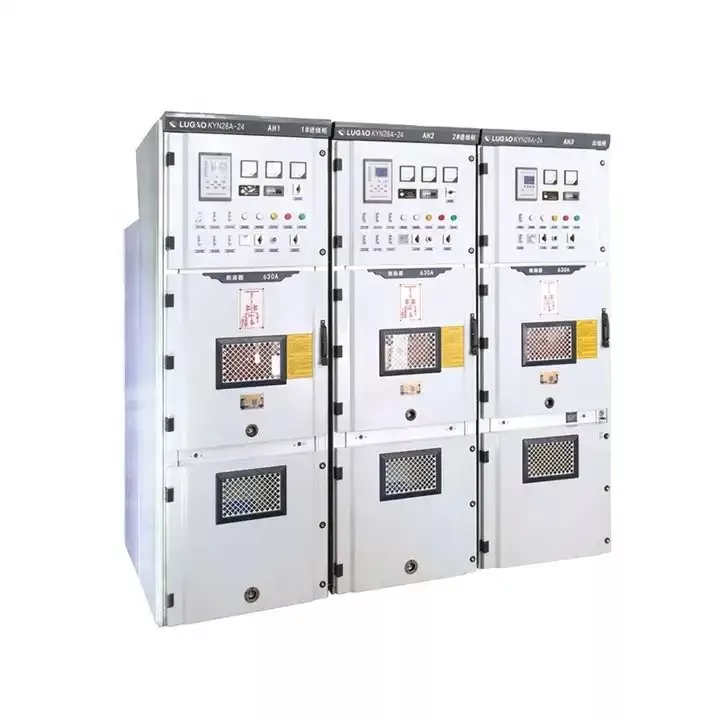

آرمرڈ ریموو ایبل اے سی میٹل انکلوزڈ سوئچ گیئر ایک قسم کا میڈیم وولٹیج سوئچ گیئر سسٹم ہے جسے مکمل طور پر دھاتی ڈھانچے اور نکالنے کے قابل (ہٹنے کے قابل) فنکشنل یونٹس کے ساتھ ڈیزائن کیا گیا ہے۔ یہ عام طور پر 3.6kV–40.5kV AC پاور سسٹمز میں برقی توانائی حاصل کرنے، تقسیم کرنے، کنٹرول کرنے اور اس کی حفاظت کے لیے استعمال ہوتا ہے۔
"بکتر بند" ڈھانچے کا مطلب یہ ہے کہ اندرونی کمپارٹمنٹس کو گراؤنڈ میٹل پارٹیشنز سے الگ کیا جاتا ہے، بہتر حفاظت فراہم کرتا ہے اور خرابی کے پھیلاؤ کو روکتا ہے۔ "ہٹنے کے قابل" یا "واپس لینے کے قابل" خصوصیت سے مراد سرکٹ بریکر یونٹ ہے جسے سروس، ٹیسٹ، اور منقطع پوزیشنوں کے درمیان محفوظ طریقے سے منتقل کیا جا سکتا ہے۔
برقی حفاظت، آپریشنل تسلسل، اور ذہین گرڈ مینجمنٹ کے بڑھتے ہوئے مطالبات کے ساتھ، روایتی اوپن قسم کے سوئچ گیئر سسٹم اب کافی نہیں ہیں۔ جدید سب سٹیشن اور صنعتی پلانٹس کی ضرورت ہے:
بکتر بند ہٹانے کے قابل دھاتی بند سوئچ گیئر مکینیکل انٹر لاکنگ سسٹمز، دھات سے پوشیدہ تنہائی اور واپس لینے کے قابل بریکرز کو مربوط کرکے ان ضروریات کو پورا کرتا ہے۔
ایک معیاری بکتر بند سوئچ گیئر پینل متعدد الگ تھلگ حصوں پر مشتمل ہوتا ہے:
| کمپارٹمنٹ | فنکشن |
|---|---|
| بس بار کمپارٹمنٹ | گھر مین بس بار اور برانچ بس بار |
| سرکٹ بریکر کمپارٹمنٹ | واپس لینے کے قابل ویکیوم سرکٹ بریکر پر مشتمل ہے۔ |
| کیبل کمپارٹمنٹ | آنے والی/جانے والی کیبلز کے لیے کنکشن |
| کنٹرول ٹوکری | پروٹیکشن ریلے، میٹرز، کنٹرول ڈیوائسز |
یہ ڈیزائن سسٹم کو مکمل بند کیے بغیر محفوظ دیکھ بھال کے قابل بناتا ہے۔
متعدد انٹرلاک میکانزم غیر محفوظ کارروائیوں کو روکتے ہیں، جیسے:
عام تکنیکی پیرامیٹرز میں شامل ہیں:
| پیرامیٹر | عام قدر |
|---|---|
| شرح شدہ وولٹیج | 3.6kV – 40.5kV |
| ریٹیڈ کرنٹ | 630A - 3150A |
| شرح شدہ شارٹ سرکٹ بریک کرنٹ | 20kA - 40kA |
| تحفظ کی سطح | IP4X (انکلوژر) |
| معیارات | IEC 62271-200/GB/T 3906 |
بین الاقوامی معیارات کے ساتھ تعمیل حفاظت، موصلیت کوآرڈینیشن، اور آرک فالٹ کنٹینمنٹ کو یقینی بناتی ہے۔
ویکیوم سرکٹ بریکر ٹیکنالوجی پیش کرتا ہے:
ماڈیولر پینل ڈیزائن مستقبل کے بوجھ میں اضافے کے لیے آسان نظام کی توسیع کی اجازت دیتا ہے۔
زیادہ بوجھ اور ہائی فالٹ کرنٹ والے ماحول میں، بکتر بند ہٹنے والا سوئچ گیئر نمایاں طور پر سسٹم کے استحکام کو بہتر بناتا ہے۔
مناسب دیکھ بھال عام آپریٹنگ حالات میں سروس کی زندگی کو 20-30 سال تک بڑھا سکتی ہے۔
درست بکتر بند ہٹانے کے قابل AC دھات سے منسلک سوئچ گیئر کا انتخاب کرنے کے لیے جانچ کی ضرورت ہے:
لوگاؤ پاورIEC کے معیارات اور گاہک کی مخصوص ضروریات کی تعمیل کو یقینی بناتے ہوئے، پروجیکٹ کی وضاحتوں کی بنیاد پر حسب ضرورت انجینئرنگ حل فراہم کرتا ہے۔
دھاتی پہنے سوئچ گیئر میں تمام کمپارٹمنٹس کے درمیان مکمل طور پر گراؤنڈ میٹل پارٹیشنز ہوتے ہیں، جبکہ عام دھات سے منسلک سوئچ گیئر میں مکمل تنہائی نہیں ہوتی ہے۔
واپس لینے کے قابل قسمیں تیزی سے دیکھ بھال کی اجازت دیتی ہیں اور آپریشنل کارکردگی کو بہتر بناتے ہوئے ڈاؤن ٹائم کو کم کرتی ہیں۔
اہم بنیادی ڈھانچے اور اعلی شارٹ سرکٹ ماحول کے لیے، آرک مزاحم ڈھانچے اہلکاروں کی حفاظت کو نمایاں طور پر بڑھاتے ہیں۔
مناسب دیکھ بھال کے ساتھ، سروس کی زندگی عام طور پر 20 سال سے زیادہ ہوتی ہے۔
بکتر بند ہٹانے کے قابل AC میٹل سے منسلک سوئچ گیئر درمیانے وولٹیج کی تقسیم کے نظام کے ارتقاء کی نمائندگی کرتا ہے۔ اس کی بکتر بند تعمیر، واپس لینے کے قابل بریکر ڈیزائن، جدید انٹر لاکنگ میکانزم، اور بین الاقوامی معیارات کی تعمیل اسے جدید سب اسٹیشنوں اور صنعتی پاور سسٹمز کے لیے ایک قابل اعتماد اور محفوظ انتخاب بناتی ہے۔
جیسا کہ عالمی توانائی کا بنیادی ڈھانچہ مزید پیچیدہ ہوتا جا رہا ہے اور قابل اعتماد تقاضے بڑھتے رہتے ہیں، ایک قابل اعتماد صنعت کار کا انتخاب ضروری ہے۔لوگاؤ پاوردنیا بھر میں متنوع پروجیکٹ کی ضروریات کے مطابق اعلیٰ کارکردگی، معیارات کے مطابق سوئچ گیئر حل فراہم کرنے کے لیے پرعزم ہے۔
اپنے اگلے پروجیکٹ کے لیے ایک قابل اعتماد بکتر بند ہٹانے کے قابل AC میٹل سے منسلک سوئچ گیئر حل تلاش کر رہے ہیں؟
آج Lugao Power کے ساتھ شراکت داری کریں —ہم سے رابطہ کریں۔اپنی مرضی کے مطابق تکنیکی مدد، مسابقتی کوٹیشنز، اور ماہر انجینئرنگ مشاورت کے لیے۔
