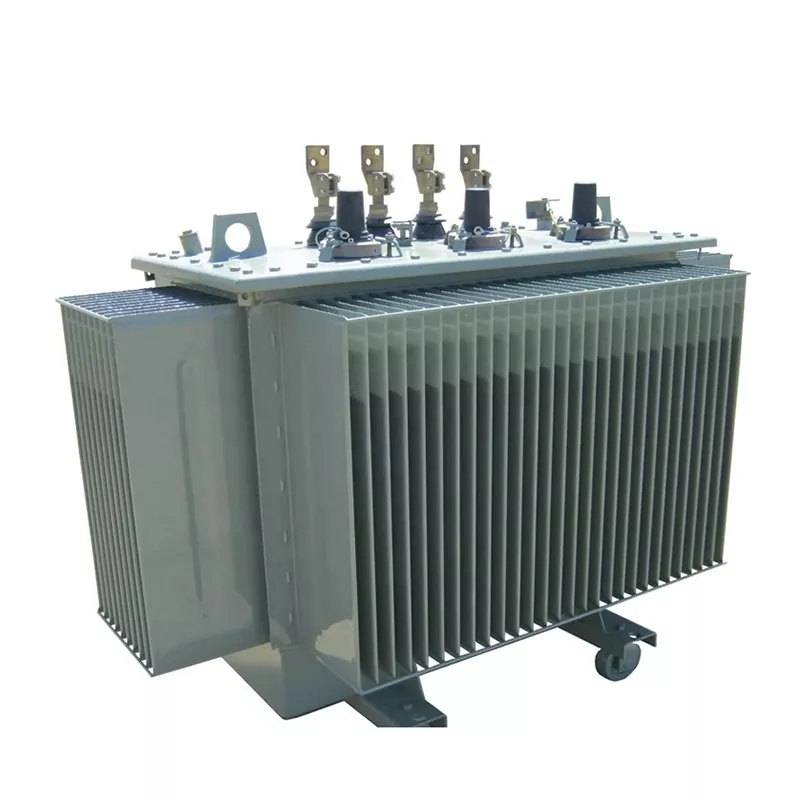

35kv کم نقصان اور آن لوڈ ریگولیشن ٹرانسفارمر

دی35kV کم نقصان اور آن لوڈ ریگولیشن ٹرانسفارمرایک درمیانے وولٹیج پاور ٹرانسفارمر ہے جو ڈسٹری بیوشن اور سب سٹیشن سسٹمز میں مستحکم وولٹیج کنٹرول کے لیے ڈیزائن کیا گیا ہے۔ یہ ایک کو مربوط کرتا ہے۔آن لوڈ ٹیپ چینجر (OLTC)جو ٹرانسفارمر کے چلنے کے دوران وولٹیج ایڈجسٹمنٹ کی اجازت دیتا ہے، بغیر کسی رکاوٹ کے مسلسل بجلی کی فراہمی کو یقینی بناتا ہے۔ Lugao Power Co., Ltd. اعلیٰ معیار کی تیاری کرتی ہے۔ٹرانسفارمرزحاصل کرنے کے لیے پریمیم سلکان اسٹیل کور، قابل اعتماد وائنڈنگ، اور موصل ٹرانسفارمر تیل کا استعمالکم توانائی کا نقصان، اعلی کارکردگی، اور طویل سروس کی زندگی. یہ ٹرانسفارمرز بڑے پیمانے پر پاور پلانٹس، سب سٹیشنز اور صنعتی پاور ڈسٹری بیوشن نیٹ ورکس میں استعمال ہوتے ہیں۔

پیرامیٹر

گنجائش y	GB/20052-2020			رکاوٹ وولٹیج (%)	بغیر بوجھ موجودہ (%)	ویکٹر گروپ	توسیع ڈی کون ایکشن
	(S13)
	بغیر بوجھ کا نقصان	لوڈ نقصان
		Dyn11/Yzn1 1	Yyno
30	65	455	430	4.0	0.5	Yyn0 یا Dyn11	±2*2۔ 5% یا ±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

35kV کم نقصان اور آن لوڈ ریگولیشن ٹرانسفارمر کیسے کام کرتا ہے؟

دی35kV کم نقصان اور آن لوڈ ریگولیشن ٹرانسفارمرآپریشن کے دوران وولٹیج کی سطح کو ایڈجسٹ کرنے کے لیے OLTC سسٹم کو مربوط کرتے ہوئے برقی مقناطیسی انڈکشن کی بنیاد پر کام کرتا ہے۔

کام کرنے کا اصول

• برقی توانائی برقی مقناطیسی انڈکشن کے ذریعے وائنڈنگز کے درمیان منتقل ہوتی ہے۔
• OLTC میکانزم بجلی کی فراہمی میں خلل ڈالے بغیر ٹرانسفارمر کے نل کی پوزیشن کو تبدیل کرتا ہے۔
• ٹرانسفارمر کا تیل گرمی کو ختم کرنے اور موصلیت فراہم کرنے کے لیے ٹینک کے اندر گردش کرتا ہے۔
• ریڈی ایٹر محفوظ آپریٹنگ درجہ حرارت کو برقرار رکھنے کے لیے ارد گرد کی ہوا میں حرارت جاری کرتا ہے۔

اہم درخواست کے منظرنامے۔

دی35kV کم نقصان اور آن لوڈ ریگولیشن ٹرانسفارمردرمیانے وولٹیج پاور سسٹمز میں وسیع پیمانے پر استعمال کیا جاتا ہے جہاں مستحکم وولٹیج اور قابل اعتماد بجلی کی فراہمی اہم ہے۔

• پاور جنریشن پلانٹس
• الیکٹریکل سب سٹیشنز
• صنعتی بجلی کی تقسیم کے نظام
• شہری پاور گرڈز
• کان کنی اور بھاری صنعت
• قابل تجدید توانائی گرڈ کنکشن

آن لوڈ ٹیپ چینجر ٹرانسفارمر کے فوائد

• مسلسل وولٹیج ریگولیشنبجلی کی فراہمی میں خلل ڈالے بغیر۔
• بہتر گرڈ استحکامبوجھ کے اتار چڑھاؤ کے حالات کے لیے۔
• کم توانائی کا نقصانآپٹمائزڈ ٹرانسفارمر ڈیزائن کی وجہ سے۔
• طویل سروس کی زندگیاعلی معیار کی موصلیت اور تیل کولنگ کے ساتھ۔
• قابل اعتماد کارکردگیپیچیدہ پاور ڈسٹری بیوشن نیٹ ورکس میں۔

OLTC اور آف لوڈ ٹیپ چینجر کے درمیان فرق

فیچر	او ایل ٹی سی ٹرانسفارمر	آف لوڈ ٹیپ چینجر
وولٹیج ایڈجسٹمنٹ	آپریشن کے دوران سایڈست	شٹ ڈاؤن کی ضرورت ہے۔
بجلی کی فراہمی میں خلل	کوئی رکاوٹ نہیں۔	بجلی منقطع ہونی چاہیے۔
درخواست	بڑے گرڈ، سب سٹیشن	چھوٹے یا مستحکم لوڈ سسٹم
آپریشنل لچک	اعلی	محدود

35kV کم نقصان اور آن لوڈ ریگولیشن ٹرانسفارمر کیوں استعمال کریں؟

• برقرار رکھنامستحکم وولٹیج آؤٹ پٹاتار چڑھاؤ والے بوجھ کے ماحول میں۔
• کم کرناتوانائی کے نقصانات اور آپریٹنگ اخراجات.
• بہتر کریں۔پاور سسٹم کی وشوسنییتا اور کارکردگی.
• کے لیے موزوں ہے۔جدید سمارٹ گرڈ اور صنعتی پاور سسٹم.
• وولٹیج ایڈجسٹمنٹ کے دوران بلاتعطل بجلی کی فراہمی کو یقینی بنائیں۔

OLTC پاور ٹرانسفارمر کی دیکھ بھال

• ٹرانسفارمر کے تیل کی سطح اور تیل کے معیار کو باقاعدگی سے چیک کریں۔
• ہموار سوئچنگ آپریشن کے لیے OLTC میکانزم کا معائنہ کریں۔
• آپریٹنگ درجہ حرارت اور لوڈ کے حالات کی نگرانی کریں۔
• اس بات کو یقینی بنائیں کہ ریڈی ایٹر اور کولنگ سسٹم بلا روک ٹوک رہے۔
• وقتا فوقتا موصلیت اور برقی جانچ کا انعقاد کریں۔

کیوں منتخب کریںلوگو?

• پروفیشنل 35kv کم نقصان اور آن لوڈ ریگولیشن ٹرانسفارمر بنانے والاصنعت کے تجربے کے ساتھ.
• اعلی معیار کا خام مالسلکان اسٹیل شیٹس اور پریمیم وائنڈنگز سمیت۔
• کم نقصان اور توانائی کی بچت والا ڈیزائنآپریٹنگ اخراجات کو کم کرنے کے لئے.
• سخت بین الاقوامی جانچ کے معیاراتقابل اعتماد کارکردگی کو یقینی بنانا۔
• تیز ترسیلایک یونٹ کے کم از کم آرڈر کے ساتھ۔
• پیشہ ورانہ تکنیکی مدد اور فروخت کے بعد سروس.
• کو برآمد کردہ مصنوعاتوسطی ایشیا، افریقہ، اور دیگر عالمی منڈیاں.

اکثر پوچھے گئے سوالات

35kV کم نقصان اور آن لوڈ ریگولیشن ٹرانسفارمر کی عام سروس لائف کیا ہے؟

مناسب دیکھ بھال کے ساتھ، ٹرانسفارمر 25 سال سے زائد عرصے تک قابل اعتماد طریقے سے کام کر سکتا ہے۔

کولنگ کا کون سا طریقہ استعمال کیا جاتا ہے؟

دیٹرانسفارمرتیل میں ڈوبی ہوئی کولنگ کا استعمال کرتا ہے۔ٹرانسفارمر تیل کی منتقلیگرمی کی موثر کھپت کے لیے ونڈنگ اور کور سے ریڈی ایٹر تک گرمی۔

کیا آپریشن کے دوران وولٹیج کو ایڈجسٹ کیا جا سکتا ہے؟

جی ہاں OLTC سسٹم بجلی کی فراہمی میں خلل ڈالے بغیر وولٹیج ایڈجسٹمنٹ کی اجازت دیتا ہے۔

کون سی صنعتیں اس ٹرانسفارمر کو عام طور پر استعمال کرتی ہیں؟

بجلی کی افادیت، سب سٹیشن، بھاری صنعتیں، کان کنی کے آپریشنز، اور قابل تجدید توانائی کے منصوبے عام طور پر استعمال کرتے ہیں۔35kV کم نقصان اور آن لوڈ ریگولیشن ٹرانسفارمر.
