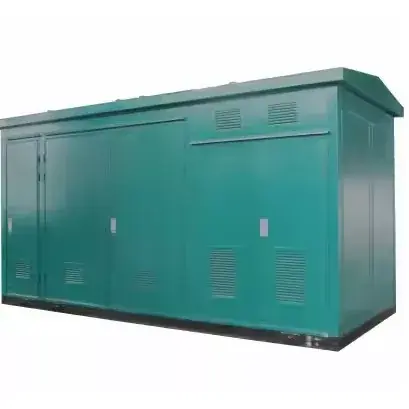

باکس قسم کے ٹرانسفارمر سب اسٹیشنبنیادی طور پر ان کے ڈھانچے ، ڈیزائن اور اطلاق کے منظرناموں کے مطابق مندرجہ ذیل اقسام میں تقسیم ہیں۔
اعلی اور کم وولٹیج مکمل سیٹ اور ٹرانسفارمر دھات کے خانے میں نصب ہیں ، اور آسانی سے دیکھ بھال اور آپریشن کے لئے ایک آپریشن کوریڈور باکس میں رہ گیا ہے۔ تاہم ، اس کا سائز نسبتا large بڑا ہے اور اس وقت شاذ و نادر ہی استعمال ہوتا ہے۔
سامان کے موجودہ مکمل سیٹوں کو استعمال کرنے کے بجائے ، اعلی اور کم وولٹیج کنٹرول اور تحفظ کے بجلی کے سامان کو براہ راست باکس میں مربوط کیا جاتا ہے تاکہ ایک کمپیکٹ مکمل تشکیل پائے۔ ڈیزائن بحالی سے پاک ، کسی آپریشن کوریڈور کی ضرورت نہیں ہے ، اور باکس چھوٹا ہے۔ تاہم ، چھوٹا سائز مختلف قسم کے اطلاق کے منظرناموں ، جیسے رہائشی علاقوں ، شہری عوامی ٹرانسفارمر وغیرہ کے لئے موزوں بنا دیتا ہے۔
ہائی وولٹیج کنٹرول اور پروٹیکشن ڈیوائسز کو آسان بنایا جاتا ہے ، اور اعلی اور کم وولٹیج کی تقسیم کے آلات اور ٹرانسفارمر باڈی ٹرانسفارمر آئل ٹینک میں مربوط ہوجاتے ہیں تاکہ کمپیکٹ مکمل تشکیل پائے۔ تاہم ، مربوط باکس قسم کا سب اسٹیشن سائز میں چھوٹا ہے ، جو اسی صلاحیت کے تیل سے چلنے والے ٹرانسفارمر کے قریب ہے ، اور صرف یورپی باکس قسم کے ٹرانسفارمر کا صرف ایک تہائی ہے۔
یہ ڈھانچہ یورپی باکس ٹرانسفارمر کی طرح ہے ، لیکن یہ "زیر زمین" ضرورت کے لئے بہتر ہے اور اسے دو شکلوں میں تقسیم کیا گیا ہے: نیم بوری اور مکمل طور پر دفن۔ تاہم ، یہ ایک چھوٹا سا علاقہ ہے اور یہاں تک کہ زمینی علاقے پر بھی قبضہ نہیں کرتا ہے ، جو شہری زمین کی قلت کے علاقوں کے لئے موزوں ہے۔
یہ ایک کنٹینر کی طرح لگتا ہے اور اس میں ایک تیار شدہ باکس ، ثانوی بجلی کی تبدیلی کا سامان ، کیبن سے متعلق معاون سہولیات وغیرہ شامل ہیں۔ یہ فیکٹری میں تیار اور جمع کیا جاتا ہے اور پھر اسے انسٹالیشن کے لئے سائٹ پر پہنچایا جاتا ہے۔ یہ بڑے اور پیچیدہ منصوبوں کے لئے موزوں ہے اور اس میں ذہانت اور معیاری کی اعلی سطح ہے۔
یہ بنیادی طور پر ایک یورپی باکس ٹرانسفارمر ہے جس میں "پن کے سائز کا" ترتیب ہے ، جو سائز میں چھوٹا ہے اور شہریوں کی اہم سڑکیں اور مصروف سڑکوں جیسی جگہوں کے لئے موزوں ہے۔ یہ ایک چھوٹا سا علاقہ (عام طور پر 3 مربع میٹر سے بھی کم) پر قبضہ کرتا ہے ، اس کی اعلی کارکردگی ہے ، اور اسے چلانے اور برقرار رکھنے میں آسان ہے۔
مختلف قسم کے باکس سب اسٹیشن ہیں ، جن میں سے ہر ایک اپنی منفرد ڈھانچہ اور قابل اطلاق منظرنامے کے ساتھ ہے۔ دو سب سے عام قسمیں یورپی طرز کے باکس ٹرانسفارمر اور امریکی طرز کے باکس ٹرانسفارمر ہیں ، جن کی خصوصیات بالترتیب کمپیکٹینس اور چھوٹے سائز کی ہے۔ زیر زمین باکس ٹرانسفارمر اور منیٹورائزڈ باکس ٹرانسفارمر شہری زمین کی کمی کے مسئلے کا حل فراہم کرتے ہیں۔ پہلے سے تیار کیبن قسم کے باکس ٹرانسفارمر بڑے اور پیچیدہ منصوبوں کے لئے موزوں ہیں۔
