باکس ٹائپ سب اسٹیشن کے اجزاء کیا ہیں؟

کسی ایسے شخص کے طور پر جس نے بجلی کی تقسیم کے شعبے میں دو دہائیوں سے زیادہ عرصہ گزارا ہے ، میں نے دیکھا ہے کہ ٹیکنالوجیز آتے جاتے ہیں۔ لیکن ایک سوال جس سے میں مسلسل پوچھا جاتا ہے ، خاص طور پر ان لوگوں کے ذریعہ جو ان کے بنیادی ڈھانچے کو جدید بنانے کے خواہاں ہیں ، ہےجو بالکل ٹھیک بناتا ہے aBآکس قسم کا ٹرانسفارمر سب اسٹیشنیہ صرف تعلیمی تجسس نہیں ہے۔ یہ مینیجرز اور انجینئروں کا ایک عملی سوال ہے جنھیں قابل اعتماد ، کمپیکٹ پاور حل کی ضرورت ہے۔ آج ، میں پردے کو واپس کھینچنا چاہتا ہوں۔ خشک ، تکنیکی دستورالعمل کو بھول جائیں۔ آئیے اس انجینئرنگ چمتکار کی حقیقی دنیا کی اناٹومی کے بارے میں بات کرتے ہیں اور اس کے اجزاء کو سمجھنا آپ کے آپریشن کی کارکردگی اور حفاظت کے لئے کیوں اہم ہے۔

باکس قسم کے ٹرانسفارمر سب اسٹیشن کا بنیادی فنکشن کیا ہے؟

اس سے پہلے کہ ہم اجزاء میں غوطہ لگائیں ، یہ سمجھنا ضروری ہے کہ اس نظام کو حاصل کرنے کے لئے کیا ڈیزائن کیا گیا ہے۔ میرے بیس سالوں میںلوگو پاور، میں نے سیکھا ہے کہ کسی مصنوع کی قدر کی وضاحت اس مسئلے سے ہوتی ہے جو اسے حل کرتا ہے۔ تو ، بنیادی فنکشن کیا ہے؟

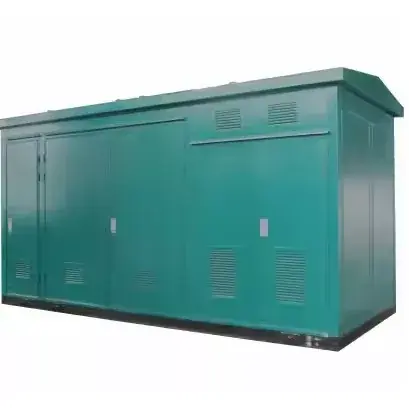

A باکس ٹائپ ٹرانسفارمر سب اسٹیشنایک مکمل طور پر منسلک ، کمپیکٹ آؤٹ ڈور پاور ڈسٹری بیوشن یونٹ ہے۔ اس کا بنیادی کام مرکزی گرڈ سے کم وولٹیج میں اعلی وولٹیج بجلی کو نیچے رکھنا ہے جسے تجارتی ، صنعتی یا رہائشی استعمال کے لئے محفوظ طریقے سے تقسیم کیا جاسکتا ہے۔ اس کو ایک خود ساختہ پاور ہب کے طور پر سوچیں جو کچی ، اعلی وولٹیج توانائی اور بہتر ، قابل استعمال طاقت کو بہتر بناتا ہے۔ "باکس" صرف دھات کا خول نہیں ہے۔ یہ ایک محتاط طور پر انجنیئر ماحول ہے جو حساس سازوسامان کو موسم ، سنکنرن ، چھیڑ چھاڑ اور دیگر آپریشنل خطرات سے بچاتا ہے۔ یہ مربوط نقطہ نظر یہی ہے کہ ہمارے بہت سارے مؤکللوگو پاوراسے روایتی ، بھاری سب اسٹیشن کی تعمیر سے زیادہ منتخب کریں۔

دیوار کے اندر کلیدی اجزاء کیا ہیں؟

یہ وہ جگہ ہے جہاں ہم معاملے کے دل میں پہنچ جاتے ہیں۔ جب آپ ہمارے جدید میں سے ایک کا دروازہ کھولتے ہیںلوگو پاورسب اسٹیشن ، آپ کو ایک صاف ستھرا بندوبست ، مربوط نظام مل جائے گا۔ یہ حصوں کا گڑبڑ نہیں ہے۔ یہ ہم آہنگی میں کام کرنے والے اجزاء کی سمفنی ہے۔ عام طور پر ترتیب دینے کی بنیاد پر جو ہم تعینات کرتے ہیں ، یہاں غیر گفت و شنید کے بنیادی عناصر ہیں۔

• ہائی وولٹیج سوئچ گیئر یونٹآنے والی اعلی وولٹیج پاور کے لئے یہ انٹری پوائنٹ ہے۔ یہ سرکٹ کنٹرول اور تحفظ کے لئے ذمہ دار ہے ، جس میں سرکٹ بریکر ، بوجھ بریک سوئچز ، اور فیوز جیسے اجزاء شامل ہیں۔ اس کا کلیدی کام آنے والی لائن میں موجود خرابیوں سے باقی نظام کو الگ تھلگ کرنا اور ان کی حفاظت کرنا ہے۔

• تقسیم ٹرانسفارمرآپریشن کا اصل دل۔ یہ جزو اصل وولٹیج مرحلہ وار انجام دیتا ہے۔ چاہے یہ تیل سے متاثر ہو یا خشک قسم کی ہو ، اس کی کارکردگی اور وشوسنییتا پورے نظام کی کارکردگی کو براہ راست متاثر کرتی ہے۔ ہم پرلوگو پاورکم سے کم توانائی کے نقصان کو یقینی بنانے کے لئے صرف اعلی درجے کے کور اور سمیٹ کا استعمال کریں۔

• کم وولٹیج سوئچ گیئر یونٹایک بار جب ٹرانسفارمر نے اپنا کام انجام دے دیا تو ، یہ یونٹ نئی قدم رکھنے والی طاقت لیتا ہے اور اسے مختلف باہر جانے والے فیڈر سرکٹس میں تقسیم کرتا ہے۔ اس میں ہوا کے سرکٹ بریکر (اے سی بی ایس) ، مولڈ کیس سرکٹ بریکر (ایم سی سی بی ایس) ، اور بہاو نیٹ ورک کی حفاظت کے ل manafiting نگرانی کے آلات شامل ہیں۔

• پاور کیبلز اور بسبار سسٹمیہ شریانیں اور رگیں ہیں جو ہر چیز کو جوڑتی ہیں۔ موثر بجلی کے بہاؤ اور حرارت کے انتظام کے ل high اعلی معیار کے ، صحیح سائز کی کیبلز اور تانبے یا ایلومینیم بسبار اہم ہیں۔ یہاں کمتر اجزاء ناکامی کا ایک عام نقطہ ہیں جو ہم پرانے نظاموں میں دیکھتے ہیں۔

• کنٹرول اور تحفظ کا نظامپورے کا دماغباکس ٹائپ ٹرانسفارمر سب اسٹیشن. اس میں ریلے پروٹیکشن ڈیوائسز ، میٹر ، اور اکثر ایس سی اے ڈی اے (سپروائزری کنٹرول اور ڈیٹا کے حصول) انٹرفیس شامل ہیں۔ یہ یقینی بناتا ہے کہ اگر پیرامیٹرز سے تجاوز کیا گیا ہو تو ہر چیز کو آسانی سے اور محفوظ طریقے سے چلاتا ہے ، الارم یا شٹ ڈاؤن کو متحرک کرتا ہے۔

• دیوار اور معاون نظامیہ صرف ایک باکس سے زیادہ ہے۔ یہ ایک مضبوط ، ویدر پروف ، اور اکثر آگ سے بچنے والا شیل ہے جو سنکنرن مزاحم اسٹیل یا جامع مواد سے بنایا گیا ہے۔ اس میں وینٹیلیشن ، لائٹنگ ، اور سیفٹی انٹر لاکس جیسے اہم معاون نظام موجود ہیں۔

آپ کو ایک واضح تصویر دینے کے ل here ، یہاں ایک ٹیبل ہے جس میں بنیادی فنکشن کا خاکہ ہے اور عام پر مبنی ہر بنیادی جزو کے لئے کلیدی تصریحلوگو پاورپیش کش

وضاحتیں آپ کے منصوبے کی کارکردگی کو کس طرح متاثر کرتی ہیں

میں اس پر کافی دباؤ نہیں ڈال سکتا: شیطان تفصیلات میں ہے۔ میں نے ان منصوبوں پر مشورہ کیا ہے جہاں قیمتوں کے ٹیگ پر پوری توجہ مرکوز کرنے کی وجہ سے سامان کے چشمیوں اور منصوبے کی اصل ضروریات کے مابین مہنگا مماثلت پیدا ہوا ہے۔ آئیے یہ توڑ دیں کہ ان پیرامیٹرز کو آپ کے فیصلے پر کس طرح اثر انداز ہونا چاہئے۔

آپ کو واقعی کس ٹرانسفارمر کی صلاحیت اور وولٹیج کا تناسب درکار ہے

یہ سب سے بنیادی سوال ہے۔ ٹرانسفارمر کی صلاحیت (کے وی اے میں) طے کرتی ہے کہ آپ کا کتنا برقی بوجھ ہےباکس ٹائپ ٹرانسفارمر سب اسٹیشنسنبھال سکتے ہیں۔ ایک زیرک یونٹ وقت سے پہلے ہی گرمی اور ناکام ہوجائے گا ، جبکہ ایک بڑا سائز والا سرمایہ کا ضیاع ہے اور کم بوجھ پر غیر موثر طریقے سے کام کرتا ہے۔ وولٹیج کا تناسب (جیسے ، 11KV/0.4KV) کو آپ کے مقامی گرڈ کی آنے والی فراہمی اور آپ کی سہولت کی مطلوبہ تقسیم وولٹیج سے ملنا چاہئے۔ بوجھ کا تفصیلی تجزیہ کوئی مشورہ نہیں ہے۔ یہ ایک ضرورت ہے۔

آپ کو آئی پی تحفظ کی درجہ بندی کی پرواہ کیوں کرنی چاہئے

IP54 یا IP55 کی طرح انگیس پروٹیکشن (IP) کی درجہ بندی آپ کو بتاتی ہے کہ دیوار کس حد تک دھول اور نمی پر مہر لگاتی ہے۔ میں نے ساحلی علاقوں میں نصب سب اسٹیشنوں کو دیکھا ہے جہاں کم IP درجہ بندی تیزی سے سنکنرن اور مستقل بجلی کی خرابیوں کا باعث بنی ہے۔ اگر آپ کی سائٹ دھول ، مرطوب ، یا بارش کا سامنا ہے تو ، دیوار اور اندرونی اجزاء کے لئے ایک اعلی IP درجہ بندی طویل مدتی وشوسنییتا کے لئے غیر گفت و شنید ہے۔

آپ کی سائٹ کے لئے اہم جہت اور وزن کیا ہیں؟

a کی کمپیکٹ فطرتباکس ٹائپ ٹرانسفارمر سب اسٹیشنایک بہت بڑا فائدہ ہے ، لیکن آپ کو جسمانی نقش اور وزن کی تصدیق کرنی ہوگی۔ کیا آپ کی تیار کردہ فاؤنڈیشن کی مدد کی فراہمی اور تنصیب کے لئے مناسب رسائی ہے یہ عملی سوالات ہیں جن میں ہم اپنے مؤکلوں کی مدد کرتے ہیںلوگو پاورترسیل کے دن مہنگے حیرت سے بچنے کے لئے فروخت سے پہلے کے مرحلے کے دوران جواب دیں۔

آپ کو مختلف حلوں کی اسکیل ایبلٹی کا موازنہ کرنے میں مدد کرنے کے لئے ، یہاں ایک عام سیریز کے لئے ایک تصریح جدول ہےلوگو پاور.

سب سے عام باکس قسم کے ٹرانسفارمر سب اسٹیشن عمومی سوالنامہ کیا ہیں؟

اپنے روزمرہ کے کام میں ، میں وہی ہوشیار سنتا ہوں ، بار بار سوالات کی تحقیقات کرتا ہوں۔ مجھے یہاں کے تین دہائیوں کے تجربے سے ڈرائنگ کرتے ہوئے ، یہاں اکثر تین بار بار لوگوں کی نشاندہی کرنے دو۔

باکس قسم کے ٹرانسفارمر سب اسٹیشن کی مخصوص زندگی کیا ہے؟

اس کا انحصار اجزاء کے معیار ، آپریٹنگ ماحول اور بحالی کی طرز پر ہے۔ معروف کارخانہ دار کی طرح ایک اچھی طرح سے تعمیر شدہ یونٹلوگو پاور، ایک معیاری ماحول میں اور بنیادی دیکھ بھال کے ساتھ کام کرنا ، معتبر طور پر 20 سے 25 سال تک جاری رہ سکتا ہے۔ سنکنرن ماحول کے لئے سٹینلیس سٹیل کے دیواروں کی طرح اعلی اسپیک مواد کا استعمال ، اس میں مزید توسیع کرسکتا ہے۔

بحالی روایتی سب اسٹیشن سے کس طرح مختلف ہے

یہ ایک اہم فائدہ ہے۔ A کا کمپیکٹ اور مربوط ڈیزائنباکس ٹائپ ٹرانسفارمر سب اسٹیشندراصل بحالی کو آسان بناتا ہے۔ چونکہ تمام اجزاء کو ایک ساتھ رکھا گیا ہے اور بطور سسٹم کام کرنے کے لئے ڈیزائن کیا گیا ہے ، لہذا معمول کی جانچ پڑتال تیز ہوتی ہے۔ مختلف ڈھانچے کے مابین منتقل ہونے کی ضرورت نہیں ہے۔ تاہم ، اس کے لئے اس مربوط آلات پر خصوصی طور پر تربیت یافتہ تکنیکی ماہرین کی ضرورت ہوتی ہے۔ ہم ہر ایک کے ساتھ جامع دستاویزات اور تربیت فراہم کرتے ہیںلوگو پاورآپ کی ٹیم تیار کرنے کو یقینی بنانے کے لئے یونٹ۔

کیا یہ مخصوص منصوبے کی ضروریات کے لئے اپنی مرضی کے مطابق بنایا جاسکتا ہے؟

بالکل جب کہ ہمارے پاس معیاری ماڈل ہیں ، جدید کی اصل طاقتباکس ٹائپ ٹرانسفارمر سب اسٹیشناس کی لچک میں جھوٹ بولتا ہے۔ میں نے اضافی چوڑا دروازوں سے لے کر مخصوص رسائی کی ضروریات کے ل everything ہر چیز کے لئے تخصیصات کی نگرانی کی ہے اور انتہائی آب و ہوا کے لئے انٹیگریٹڈ فائر دبانے والے نظاموں اور جدید ریموٹ مانیٹرنگ انٹرفیس تک ہر چیز کے لئے خصوصی ٹھنڈک نظام۔ کلیدی کارخانہ دار کے ساتھ شراکت کرنا ہے جس میں انجینئرنگ کی صلاحیت موجود ہے۔

کیا آپ اپنے پروجیکٹ کے لئے صحیح اجزاء کی وضاحت کرنے کے لئے تیار ہیں؟

انتخاب کرنا aباکس ٹائپ ٹرانسفارمر سب اسٹیشنصرف ایک مصنوع خریدنے سے زیادہ ہے۔ یہ اگلی دو دہائیوں سے آپ کے پاور انفراسٹرکچر کے دل میں سرمایہ کاری کر رہا ہے۔ اس کے اجزاء کی وضاحتیں صرف ایک صفحے پر نمبر نہیں ہیں - وہ آپ کے منصوبے کے اپ ٹائم ، حفاظت اور ملکیت کی کل لاگت کے براہ راست تعی .ن ہیں۔ بیس سال سے زیادہ عرصے تک ، ٹیملوگو پاوران اہم فیصلوں کے ذریعہ آپ جیسے پیشہ ور افراد کی رہنمائی کر رہے ہیں ، نہ صرف سامان فراہم کرتے ہیں ، بلکہ گہری تکنیکی مہارت اور آپ کی طویل مدتی کامیابی کے عزم پر ایک شراکت داری بنائی گئی ہے۔

اپنی طاقت کی وشوسنییتا کو موقع پر مت چھوڑیں۔ہم سے رابطہ کریںآجایک مفت ، بلا معاوضہ مشاورت کے لئے۔ ہمارے ماہرین کو آپ کے بوجھ کی ضروریات ، سائٹ کے حالات اور آپریشنل اہداف کا تجزیہ کرنے میں مدد کریں تاکہ کامل کی وضاحت کی جاسکےباکس ٹائپ ٹرانسفارمر سب اسٹیشنآپ کی انوکھی ضروریات کے لئے۔ ہماری ویب سائٹ ملاحظہ کریں یا گفتگو شروع کرنے کے لئے براہ راست ہمیں کال کریں۔
