چونکہ بجلی کی تقسیم کے نیٹ ورک تیزی سے پیچیدہ ہوتے جاتے ہیں، یوٹیلیٹیز اور صنعتی سہولیات کو ایسے سامان کی ضرورت ہوتی ہے جو غیر معمولی قابل اعتماد، حفاظت، کمپیکٹ پن اور دیکھ بھال سے پاک آپریشن فراہم کرتے ہیں۔ دیمیڈیم وولٹیج SF6 مکمل طور پر موصل مہر بند الیکٹریکل رنگ مین یونٹ کومپیکٹ سوئچ گیئراپنی اعلیٰ موصلیت کی کارکردگی، ماحولیاتی تحفظ، آپریشنل سیفٹی، اور طویل سروس لائف کی وجہ سے جدید میڈیم وولٹیج ڈسٹری بیوشن سسٹم کے لیے ایک اہم حل کے طور پر ابھرا ہے۔
لوگاؤ پاوراعلی درجے کی فراہم کرتا ہےمیڈیم وولٹیج SF6 مکمل طور پر موصل مہر بند الیکٹریکل رنگ مین یونٹ کومپیکٹ سوئچ گیئرشہری سب سٹیشنوں، صنعتی پلانٹس، قابل تجدید توانائی کے منصوبوں، تجارتی کمپلیکس، اور یوٹیلیٹی ڈسٹری بیوشن نیٹ ورکس کے لیے ڈیزائن کیے گئے حل۔ یہ کمپیکٹ سوئچ گیئر سسٹم تنصیب کی جگہ اور دیکھ بھال کے اخراجات کو کم کرتے ہوئے بجلی کی بھروسے کو بہتر بنانے میں مدد کرتے ہیں۔
اس آرٹیکل میں، ہم یہ دریافت کرتے ہیں کہ SF6 انسولیٹڈ رِنگ مین یونٹس کس طرح کام کرتے ہیں، ان کے فوائد، تکنیکی خصوصیات، ایپلی کیشنز، انتخاب کے معیار، اور یہ کیوں جدید برقی انفراسٹرکچر میں ایک لازمی جزو بن گئے ہیں۔

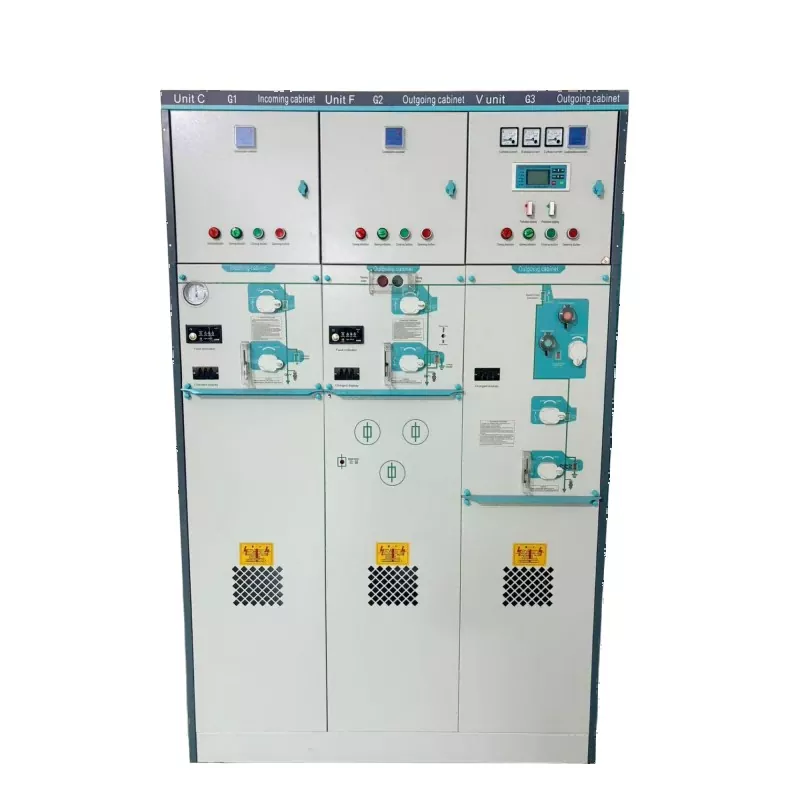

ایک میڈیم وولٹیج SF6 مکمل طور پر موصل مہر بند الیکٹریکل رنگ مین یونٹ کومپیکٹ سوئچ گیئر ایک فیکٹری سے اسمبل شدہ میڈیم وولٹیج ڈسٹری بیوشن ڈیوائس ہے جسے پاور ڈسٹری بیوشن نیٹ ورکس کے اندر برقی سرکٹس کو محفوظ طریقے سے کنٹرول، تحفظ اور الگ کرنے کے لیے ڈیزائن کیا گیا ہے۔
یہ نظام سلفر ہیکسافلوورائیڈ (SF6) گیس کو موصلیت اور قوس بجھانے والے میڈیم کے طور پر استعمال کرتا ہے۔ تمام زندہ اجزاء ایک سیل بند سٹینلیس سٹیل کے ٹینک کے اندر بند ہیں، اندرونی آلات کو نمی، دھول، آلودگی، نمک کے اسپرے اور دیگر ماحولیاتی آلودگیوں سے بچاتے ہیں۔
رنگ مین یونٹس (RMUs) بڑے پیمانے پر تعینات ہیں:
میڈیم وولٹیج SF6 مکمل طور پر موصل مہر بند الیکٹریکل رنگ مین یونٹ کومپیکٹ سوئچ گیئرسسٹمز انتہائی قابل اعتماد پاور ڈسٹری بیوشن فراہم کرتے ہیں جبکہ تنصیب کے نشانات کو نمایاں طور پر کم کرتے ہیں۔
SF6-Insulated RMU کا آپریٹنگ اصول فالٹ آئسولیشن اور سرکٹ پروٹیکشن کو فعال کرتے ہوئے بجلی کی بلاتعطل تقسیم کو برقرار رکھنے کے گرد گھومتا ہے۔
عام آپریٹنگ حالات میں، بجلی ایک انگوٹھی کی ترتیب میں ترتیب دیئے گئے باہم جڑے ہوئے فیڈرز کے ذریعے بہتی ہے۔ اگر ایک سیکشن میں کوئی خرابی واقع ہوتی ہے، تو سوئچ گیئر ناقص سیگمنٹ کو تیزی سے الگ کر سکتا ہے جبکہ غیر متاثرہ حصوں کو بجلی کی فراہمی کو برقرار رکھتا ہے۔
مہر بند SF6 گیس چیمبر دو اہم کام انجام دیتا ہے:
یہ ڈیزائن آپریشنل وشوسنییتا اور اہلکاروں کی حفاظت کو ڈرامائی طور پر بڑھاتا ہے۔
ایک جدید مکمل طور پر موصل RMU عام طور پر کئی مربوط اجزاء پر مشتمل ہوتا ہے:
| جزو | فنکشن |
|---|---|
| لوڈ بریک سوئچ | لوڈ کے حالات کے تحت سوئچنگ آپریشنز انجام دیتا ہے۔ |
| سرکٹ بریکر | غلطی کی رکاوٹ اور تحفظ فراہم کرتا ہے۔ |
| SF6 گیس ٹینک | موصلیت اور قوس بجھانے فراہم کرتا ہے۔ |
| بس بار سسٹم | کمپارٹمنٹ کے درمیان پاور منتقل کرتا ہے۔ |
| کیبل کمپارٹمنٹس | آنے والے اور جانے والے فیڈرز کو جوڑیں۔ |
| پروٹیکشن ریلے | غیر معمولی آپریٹنگ حالات کا پتہ لگائیں |
| ارتھنگ سوئچ | محفوظ دیکھ بھال کے کاموں کو یقینی بناتا ہے۔ |
| کنٹرول یونٹ | مقامی اور ریموٹ آپریشن کو قابل بناتا ہے۔ |
ایک ساتھ، یہ اجزاء ایک کمپیکٹ لیکن انتہائی موثر میڈیم وولٹیج کی تقسیم کا حل بناتے ہیں۔
سیل شدہ ڈیزائن ماحولیاتی آلودگی کو بجلی کے اہم اجزاء کو متاثر کرنے سے روکتا ہے۔ نتیجے کے طور پر، سخت آپریٹنگ حالات میں بھی سامان کی کارکردگی مستحکم رہتی ہے۔
روایتی سوئچ گیئر سسٹمز کے مقابلے میں، SF6 RMUs کو نمایاں طور پر کم تنصیب کی جگہ درکار ہوتی ہے، جو انہیں گنجان آبادی والے شہری علاقوں کے لیے مثالی بناتے ہیں۔
مکمل طور پر منسلک زندہ پرزے حادثاتی رابطے کے خطرات کو ختم کرتے ہیں اور آپریٹر کی حفاظت کو بہتر بناتے ہیں۔
چونکہ تمام بنیادی اجزاء گیس سے موصل دیوار کے اندر بند ہیں، دیکھ بھال کے وقفے بہت کم ہو جاتے ہیں۔
SF6 گیس بہترین موصلیت کی خصوصیات رکھتی ہے جو بجلی کی کارکردگی کو ضائع کیے بغیر کمپیکٹ آلات کے ڈیزائن کو قابل بناتی ہے۔
معیاری RMUs مناسب حالات میں 30 سال سے زیادہ عرصے تک قابل اعتماد طریقے سے کام کر سکتے ہیں۔
مہر بند ٹینک کا ڈیزائن مؤثر طریقے سے سامان کی حفاظت کرتا ہے:
اگرچہ وضاحتیں پروجیکٹ کی ضروریات کے لحاظ سے مختلف ہوتی ہیں، درج ذیل جدول جدید SF6 رنگ مین یونٹس میں پائے جانے والے عام پیرامیٹرز کی نمائندگی کرتا ہے۔
| پیرامیٹر | عام قدر |
|---|---|
| شرح شدہ وولٹیج | 12kV/24kV/36kV |
| شرح شدہ تعدد | 50Hz/60Hz |
| ریٹیڈ کرنٹ | 630A - 1250A |
| شارٹ سرکٹ بریک کرنٹ | 20kA - 31.5kA |
| موصلیت کا میڈیم | SF6 گیس |
| تحفظ کی سطح | IP67 یا اس سے زیادہ |
| مکینیکل لائف | 5,000 - 10,000 آپریشنز |
| آپریٹنگ درجہ حرارت | -40°C سے +55°C |
میڈیم وولٹیج SF6 مکمل طور پر انسولڈ سیلڈ الیکٹریکل رنگ مین یونٹ کومپیکٹ سوئچ گیئر کی استعداد اسے متعدد صنعتوں کے لیے موزوں بناتی ہے۔
میونسپل یوٹیلیٹیز زمین کے استعمال کو کم سے کم کرتے ہوئے گرڈ کی وشوسنییتا کو بہتر بنانے کے لیے RMUs پر انحصار کرتی ہیں۔
پیداواری رکاوٹوں کو روکنے کے لیے مینوفیکچرنگ پلانٹس کو بجلی کی مستحکم تقسیم درکار ہوتی ہے۔
سولر فارمز اور ونڈ پاور سٹیشنز RMUs کو جنریشن اثاثوں کو درمیانے وولٹیج کے گرڈ سے جوڑنے کے لیے استعمال کرتے ہیں۔
شاپنگ سینٹرز، آفس ٹاورز، اور مخلوط استعمال کی ترقی کومپیکٹ سوئچ گیئر کی تنصیبات سے فائدہ اٹھاتے ہیں۔
ریلوے، ہوائی اڈوں، بندرگاہوں، اور میٹرو کے نظام کو انتہائی قابل اعتماد درمیانی وولٹیج بجلی کی تقسیم کی ضرورت ہوتی ہے۔
مشن کی اہم سہولیات کا انحصار بجلی کی بلاتعطل ترسیل پر ہے، جو RMUs کو ایک مثالی انتخاب بناتی ہے۔
| فیچر | SF6 RMU | ہوا سے موصل سوئچ گیئر |
|---|---|---|
| تنصیب کی جگہ | بہت کمپیکٹ | بڑے قدموں کا نشان |
| ماحولیاتی مزاحمت | بہترین | اعتدال پسند |
| بحالی کی تعدد | کم | اعلی |
| آپریشنل سیفٹی | اعلی | اعتدال پسند |
| وشوسنییتا | بہترین | اچھا |
| زندگی کی توقع | 30+ سال | 20-25 سال |
| سخت ماحول کے لیے موزوں | بقایا | محدود |
ایسے پروجیکٹس کے لیے جہاں قابل اعتماد، حفاظت اور جگہ کی اصلاح ترجیحات میں ہوتی ہے، SF6-موصل RMUs اکثر طویل مدتی قیمت فراہم کرتے ہیں۔
سوئچ گیئر کی درست ترتیب کا انتخاب کرنے کے لیے کئی اہم عوامل کا جائزہ لینے کی ضرورت ہوتی ہے۔
ایک ایسا نظام منتخب کریں جو ڈسٹری بیوشن نیٹ ورک کے آپریٹنگ وولٹیج سے میل کھاتا ہو۔
یقینی بنائیں کہ RMU موجودہ مانگ اور مستقبل کے بوجھ میں اضافے دونوں کو سنبھال سکتا ہے۔
تصدیق کریں کہ شارٹ سرکٹ کی درجہ بندی مقامی افادیت کی ضروریات کو پورا کرتی ہے۔
نمی، درجہ حرارت، اونچائی اور آلودگی کی سطح کا اندازہ لگائیں۔
ریموٹ مانیٹرنگ اور سمارٹ گرڈ انضمام کی ضروریات پر غور کریں۔
جب ممکن ہو تو ماڈیولر کنفیگریشنز کو منتخب کرکے انسٹالیشن کو فیوچر پروف کریں۔
عالمی برقی بنیادی ڈھانچے کا شعبہ تیزی سے بہتر، زیادہ لچکدار تقسیمی نیٹ ورکس کی طرف ترقی کر رہا ہے۔
ابھرتے ہوئے رجحانات میں شامل ہیں:
لوگاؤ پاور جیسے مینوفیکچررز دنیا بھر میں اگلی نسل کے پاور سسٹم کو سپورٹ کرنے کے لیے جدید سوئچ گیئر ٹیکنالوجیز میں سرمایہ کاری جاری رکھے ہوئے ہیں۔
ایک SF6 رنگ مین یونٹ قابل اعتماد بجلی کے تسلسل کو یقینی بناتے ہوئے درمیانے وولٹیج برقی نیٹ ورکس کو محفوظ طریقے سے تقسیم کرنے، کنٹرول کرنے اور ان کی حفاظت کے لیے ڈیزائن کیا گیا ہے۔
SF6 گیس بہترین موصلیت کی طاقت اور قوس بجھانے کی صلاحیتیں پیش کرتی ہے، جو کمپیکٹ اور انتہائی قابل اعتماد سوئچ گیئر ڈیزائن کو فعال کرتی ہے۔
اعلیٰ معیار کے RMUs اکثر صحیح طریقے سے انسٹال اور آپریٹ ہونے پر 30 سال سے زیادہ کی سروس لائف حاصل کرتے ہیں۔
جی ہاں ان کی مہر بند تعمیر انہیں موسم، نمی، دھول اور آلودگی کے خلاف انتہائی مزاحم بناتی ہے۔
بالکل۔ جدید RMUs ریموٹ مانیٹرنگ، آٹومیشن، کمیونیکیشن پروٹوکول، اور ذہین گرڈ مینجمنٹ کے افعال کو سپورٹ کرتے ہیں۔
یوٹیلیٹیز، صنعتی سہولیات، قابل تجدید توانائی کے منصوبے، نقل و حمل کے نظام، تجارتی عمارتیں، اور ڈیٹا سینٹر سبھی بڑے پیمانے پر ان سوئچ گیئر سلوشنز کا استعمال کرتے ہیں۔
قابل بھروسہ، کمپیکٹ، اور دیکھ بھال کے موثر برقی ڈھانچے کی بڑھتی ہوئی مانگ اس کو اپنانے کو آگے بڑھا رہی ہے۔میڈیم وولٹیج SF6 مکمل طور پر موصل مہر بند الیکٹریکل رنگ مین یونٹ کومپیکٹ سوئچ گیئر. اس کا مکمل طور پر سیل شدہ ڈیزائن، شاندار موصلیت کی کارکردگی، آپریشنل سیفٹی، اور متنوع ایپلی کیشنز کے لیے موافقت اسے جدید میڈیم وولٹیج پاور ڈسٹری بیوشن نیٹ ورکس کے لیے سب سے مؤثر حل بناتی ہے۔
چاہے یوٹیلیٹی سب سٹیشنز، صنعتی سہولیات، قابل تجدید توانائی کے منصوبوں، تجارتی ترقیوں، یا سمارٹ گرڈ ایپلی کیشنز میں تعینات ہوں، یہ جدید RMUs لائف سائیکل کے اخراجات اور تنصیب کی جگہ کی ضروریات کو کم کرتے ہوئے نظام کی وشوسنییتا کو بہتر بنانے میں مدد کرتے ہیں۔
اپنے اگلے پراجیکٹ کے لیے قابل اعتماد میڈیم وولٹیج SF6 مکمل طور پر انسولڈ سیلڈ الیکٹریکل رنگ مین یونٹ کومپیکٹ سوئچ گیئر حل تلاش کر رہے ہیں؟انجینئرنگ ٹیم میںلوگاؤ پاورآپ کے وولٹیج کی سطح، نیٹ ورک کی ضروریات، ماحولیاتی حالات، اور مستقبل کے توسیعی منصوبوں کی بنیاد پر مثالی ترتیب کو منتخب کرنے میں آپ کی مدد کرنے کے لیے تیار ہے۔ہم سے رابطہ کریں۔آج آپ کے پروجیکٹ کی ضروریات پر تبادلہ خیال کرنے، ماہر تکنیکی رہنمائی حاصل کرنے، اور ایک حسب ضرورت حل حاصل کرنے کے لیے جو طویل مدتی کارکردگی، حفاظت اور قدر فراہم کرتا ہے۔
