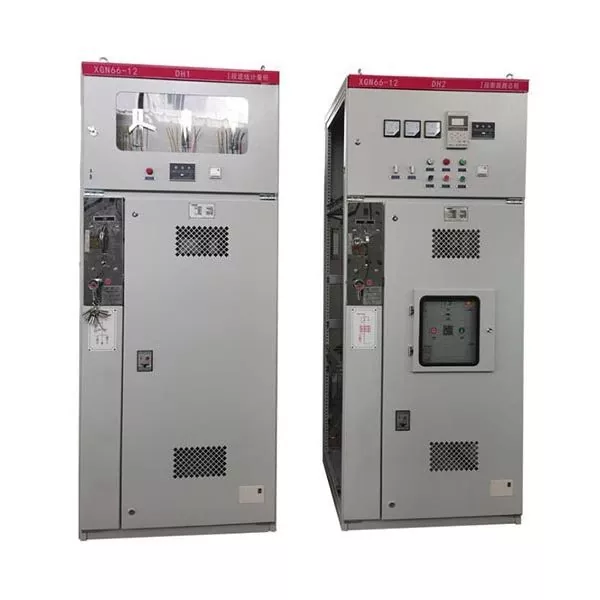

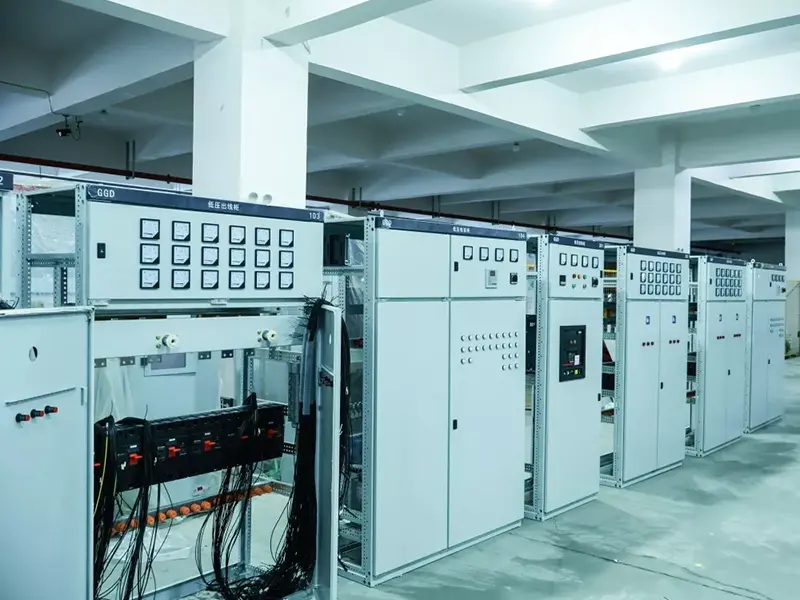

بجلی کی تقسیم کے لیے 13.8KV MV HV ایئر انسولیٹڈ سوئچ گیئر

لوگوچین میں ایئر انسولیٹڈ سوئچ گیئر مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ دیبجلی کی تقسیم کے لیے 13.8KV MV HV ایئر انسولیٹڈ سوئچ گیئرایک درمیانے وولٹیج کا برقی تقسیم کا نظام ہے جو پاور نیٹ ورکس میں برقی آلات کو کنٹرول، تحفظ اور الگ کرنے کے لیے ڈیزائن کیا گیا ہے۔ یہ ہوا کو بنیادی موصلیت کے ذریعہ کے طور پر استعمال کرتا ہے اور ویکیوم سرکٹ بریکرز، بس بارز، پروٹیکشن ریلے، اور موجودہ ٹرانسفارمرز کو دھات سے بند کابینہ کے اندر مربوط کرتا ہے۔

LUGAO Power Co., Ltd.، کے ذریعہ تیار کردہہائی وولٹیج سوئچ گیئرصنعت کا 20 سال سے زیادہ کا تجربہ رکھنے والا مینوفیکچرر، یہ سامان سب سٹیشنز، صنعتی پلانٹس، تجارتی سہولیات اور یوٹیلیٹی پاور ڈسٹری بیوشن سسٹم میں بڑے پیمانے پر استعمال ہوتا ہے۔ ماڈیولر ڈھانچہ اور حفاظتی انٹرلاکنگ سسٹم قابل اعتماد آپریشن، لچکدار ترتیب، اور آسان دیکھ بھال کو یقینی بناتا ہے۔

بجلی کی تقسیم کے لیے 13.8KV MV HV ایئر انسولیٹڈ سوئچ گیئر کی اہم خصوصیات

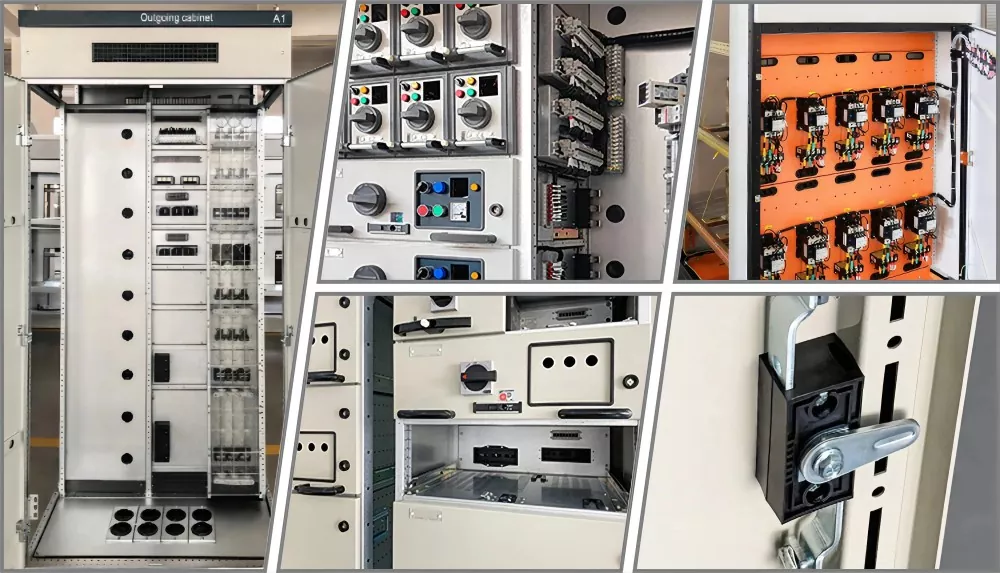

• ماڈیولر ٹوکری ڈیزائن- سرکٹ بریکرز، بس بارز، کرنٹ ٹرانسفارمرز، اور حفاظتی آلات کے لیے الگ زون۔
• اعلی طاقت کی دھات کی دیوار- مضبوط میکانی تحفظ اور طویل سروس کی زندگی فراہم کرتا ہے.
• پانچ نکاتی حفاظتی انٹرلاکنگ میکانزم- غلط آپریشن کو روکتا ہے اور آپریٹر کی حفاظت کو بہتر بناتا ہے۔
• ویکیوم سرکٹ بریکر کی مطابقت- لچکدار سسٹم کنفیگریشن کے لیے متعدد بریکر ماڈلز کو سپورٹ کرتا ہے۔
• قابل توسیع بس بار سسٹم- اضافی فیڈر کیبینٹ اور مستقبل میں آسان توسیع کی اجازت دیتا ہے۔
• ریموٹ درجہ حرارت کی نگرانی- محفوظ آپریشن کے لیے ریئل ٹائم مانیٹرنگ کو قابل بناتا ہے۔
• مرضی کے مطابق کابینہ کی اقسام- بجلی کی تقسیم کے مختلف منصوبوں کے لیے قابل اطلاق۔

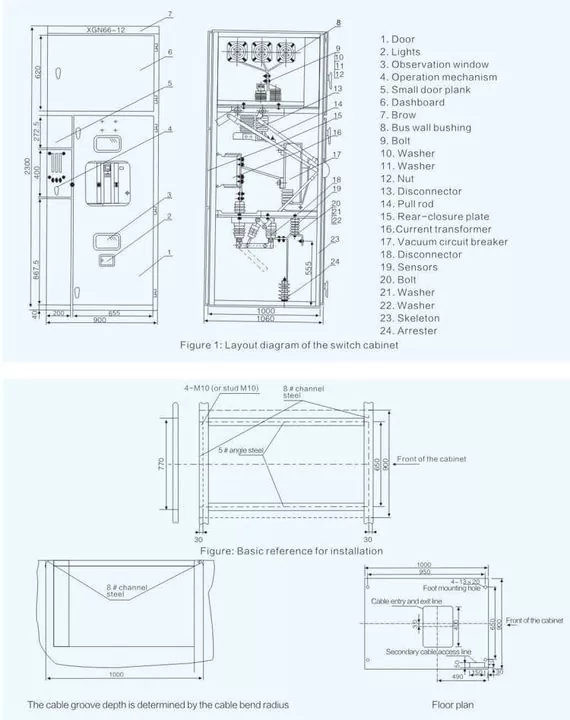

پیرامیٹر

بجلی کی تقسیم کے لیے 13.8KV MV HV ایئر انسولیٹڈ سوئچ گیئر کیسے کام کرتا ہے؟

بجلی کی تقسیم کا عمل

• الیکٹرک پاور آنے والی فیڈر کیبلز کے ذریعے سوئچ گیئر میں داخل ہوتی ہے۔
• بس بار ایک سے زیادہ باہر جانے والے فیڈروں کو بجلی تقسیم کرتے ہیں۔
• ویکیوم سرکٹ بریکر سوئچنگ آپریشنز کو کنٹرول کرتے ہیں۔
• پروٹیکشن ریلے اور کرنٹ ٹرانسفارمر برقی حالات کی نگرانی کرتے ہیں۔

فالٹ پروٹیکشن

• جب اوورلوڈ یا شارٹ سرکٹ ہوتا ہے تو، حفاظتی ریلے غیر معمولی کرنٹ کا پتہ لگاتے ہیں۔
• سرکٹ بریکر ناقص سرکٹ کو تیزی سے روکتا ہے۔
• نظام دوسرے سرکٹس کو متاثر کیے بغیر مسئلہ کو الگ کرتا ہے۔

فوائد

• اعلی وشوسنییتا- مستحکم اور طویل مدتی آپریشن کو یقینی بناتے ہوئے، درمیانے وولٹیج پاور سسٹمز میں وسیع پیمانے پر توثیق شدہ، بالغ ہوا کی موصلیت کی ٹیکنالوجی کا استعمال کرتا ہے۔
• سرمایہ کاری مؤثر حل– گیس سے موصل نظاموں کے مقابلے میں، 13.8kV میڈیم اور ہائی وولٹیج ایئر انسولیٹڈ سوئچ گیئر کم تنصیب، آپریشن، اور دیکھ بھال کے اخراجات پیش کرتا ہے، جس سے یہ بجلی کی تقسیم کے بہت سے منصوبوں کے لیے ایک اقتصادی انتخاب ہے۔
• لچکدار ترتیب- مختلف کابینہ کے مجموعوں کو سپورٹ کرتا ہے، جو صارفین کو نیٹ ورک کے ڈھانچے اور پروجیکٹ کی ضروریات کی بنیاد پر مختلف فیڈر لے آؤٹ ڈیزائن کرنے کی اجازت دیتا ہے۔
• آسان دیکھ بھال- ماڈیولر کمپارٹمنٹ ڈیزائن دوسرے سرکٹس کے آپریشن کو متاثر کیے بغیر معائنہ، دیکھ بھال، اور اجزاء کی تبدیلی کی سہولت فراہم کرتا ہے۔
• محفوظ آپریشن- دیبجلی کی تقسیم کے لیے 13.8KV MV HV ایئر انسولیٹڈ سوئچ گیئرایک مکینیکل انٹر لاکنگ سسٹم سے لیس ہے جو غلط سوئچنگ آپریشنز کو روکتا ہے اور آپریٹر کی حفاظت کو بہتر بناتا ہے۔

AIS بمقابلہ GIS سوئچ گیئر فرق

بجلی کی تقسیم کے لیے 13.8KV MV HV ایئر انسولیٹڈ سوئچ گیئر کیوں منتخب کریں؟

• 20+ سال کا مینوفیکچرنگ کا تجربہLUGAO Power Co., Ltd سے
• سخت کوالٹی کنٹرولاعلی درجے کی پیداوار لائنوں کے ساتھ.
• قابل اعتماد برآمدی پیکیجنگمحفوظ عالمی ترسیل کو یقینی بنانا۔
• لچکدار حسب ضرورت کے اختیاراتمنصوبے کی ضروریات پر مبنی.
• کم از کم آرڈر کی مقدارایک یونٹ سے شروع.
• وسیع پیمانے پر استعمال شدہ حلصنعتی اور یوٹیلیٹی پاور ڈسٹری بیوشن نیٹ ورکس میں قابل اعتماد۔

بجلی کی تقسیم کے لیے 13.8KV MV HV ایئر انسولیٹڈ سوئچ گیئر کی دیکھ بھال

• بس بارز، بریکرز اور موصلیت کے اجزاء کا باقاعدگی سے معائنہ کریں۔
• مناسب آپریشن کو یقینی بنانے کے لیے مکینیکل انٹر لاکنگ ڈیوائسز کو چیک کریں۔
• درجہ حرارت اور بجلی کے بوجھ کے حالات کی نگرانی کریں۔
• نمی کو پہنچنے والے نقصان کو روکنے کے لیے کابینہ کو صاف اور خشک رکھیں۔
• تحفظاتی ریلے اور سرکٹ بریکرز کی متواتر جانچ کریں۔

اکثر پوچھے گئے سوالات

کون سی صنعتیں 13.8KV MV HV ایئر انسولیٹڈ سوئچ گیئر استعمال کرتی ہیں؟

یہ بڑے پیمانے پر پاور پلانٹس، صنعتی سہولیات، تجارتی عمارتوں، قابل تجدید توانائی کے منصوبوں، اور یوٹیلیٹی سب سٹیشنوں میں استعمال ہوتا ہے۔

کیا بجلی کی تقسیم کے لیے 13.8KV MV HV ایئر انسولیٹڈ سوئچ گیئر کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟

جی ہاں کابینہ کی ترتیب، فیڈر کی مقدار، تحفظ کے نظام، اور بس بار کی توسیع کے اختیارات پروجیکٹ کی ضروریات کے مطابق اپنی مرضی کے مطابق کیے جا سکتے ہیں۔

عام آپریٹنگ ماحول کیا ہے؟

معیاری آپریٹنگ درجہ حرارت 1000 میٹر سے کم تنصیب کی اونچائی کے ساتھ -15°C سے +40°C تک ہوتا ہے۔ انتہائی ماحول کے لیے خصوصی ڈیزائن فراہم کیے جا سکتے ہیں۔

کیا نظام آپریٹرز کے لیے محفوظ ہے؟

جی ہاں آلات میں پانچ نکاتی مکینیکل انٹر لاکنگ سسٹم شامل ہے، جو محفوظ سوئچنگ آپریشنز کو یقینی بناتا ہے اور لائیو اجزاء تک حادثاتی رسائی کو روکتا ہے۔

نقل و حمل
