پاور ٹرانسفارمر کس چیز سے بنے ہیں؟

ٹرانسفارمرہر طرح کے احتیاط سے منتخب کردہ مواد کو ایک ساتھ رکھیں۔ ہر ایک کو اس کے برقی ، مقناطیسی ، تھرمل ، یا مکینیکل خصائص کے لئے منتخب کیا جاتا ہے۔ ایک ٹرانسفارمر میں مرکب ایک توازن پر حملہ کرتا ہے کہ یہ کتنا اچھا کام کرتا ہے ، یہ کتنا قابل اعتماد رہتا ہے ، اور اس کی قیمت کیا ہے۔ مادی انتخاب واقعی اس کے مجموعی کام کی تشکیل کرتے ہیں اور یہ کب تک چلتا ہے۔

بنیادی مواد: مقناطیسی راستہ

ایک ٹرانسفارمر میں بنیادی خصوصی برقی اسٹیل کا استعمال کرتا ہے۔ وہ اسٹیل مقناطیسی بہاؤ کو کافی موثر انداز میں چینل کرتا ہے۔

● اناج پر مبنی سلکان اسٹیل ، یا جاتا ہے ، موثر ٹرانسفارمروں کے لئے جانے کے طور پر کام کرتا ہے۔ اس میں تقریبا 2 سے 3.5 فیصد سلیکن ہے۔ اس سے بجلی کی مزاحمتی صلاحیتوں میں اضافہ ہوتا ہے اور ایڈی موجودہ نقصانات کو کم کیا جاتا ہے۔ اناج سرد رولنگ اور اینیلنگ کے ذریعہ منسلک ہوجاتے ہیں۔ وہ مقناطیسی فیلڈ سمت کے ساتھ قطار میں کھڑے ہیں۔ اس سیٹ اپ سے غیر مبنی اسٹیل کے مقابلے میں ہسٹریسیس کے نقصانات کو 30 فیصد تک کم کیا جاتا ہے۔

me میٹگلس کی طرح امورفوس دھات واقعی اعلی کارکردگی کے سیٹ اپ کے ل another ایک اور آپشن کے طور پر کام کرتی ہے۔ یہ تیزی سے مستحکم مصر ہے ، عام طور پر بوران اور سلیکن کے ساتھ لوہا۔ کرسٹل لائن ڈھانچے کے بغیر ، یہ باقاعدہ اسٹیل کے مقابلے میں بنیادی نقصانات کو 60 سے 70 فیصد تک گراتا ہے۔ پھر بھی ، اس میں مواد میں زیادہ لاگت آتی ہے۔ یہ میکانکی طور پر نازک بھی ہوتا ہے۔

● ٹکڑے ٹکڑے کور بناتے ہیں۔ وہ پتلی چادروں کو اسٹیک کرتے ہیں ، عام طور پر 0.23 سے 0.35 ملی میٹر موٹی۔ موصلیت سیرامک ​​یا فاسفیٹ ملعمع کاری سے آتی ہے۔ وہ تہوں کے درمیان ایڈی دھاروں کو روکتے ہیں۔

کنڈکٹر مواد: موجودہ راستہ

ونڈوز کو ایسے مواد کی ضرورت ہے جو بجلی کو اچھی طرح سے چلائیں۔ انہیں ٹھوس مکینیکل طاقت کی بھی ضرورت ہوتی ہے۔

● الیکٹرویلیٹک سخت پچ تانبے ، یا ای ٹی پی ، سمیٹنے کی راہ پر گامزن ہے۔ یہ چالکتا کے لئے بین الاقوامی اینیلڈ تانبے کے معیار پر 100 سے 101 فیصد تک پہنچتا ہے۔ اس کی پختگی اس سے پیچیدہ سمیٹنے کی شکلیں تشکیل دیتی ہے۔ ایلومینیم کے مقابلے میں ، اس میں بہتر میکانکی طاقت ہے۔ اس سے یہ مختصر سرکٹس کو زیادہ موثر طریقے سے سنبھالنے میں مدد کرتا ہے۔

● ایلومینیم مرکب ان جگہوں پر دکھائے جاتے ہیں جہاں لاگت سے بہت زیادہ فرق پڑتا ہے۔ وہ حجم کے لحاظ سے تانبے کی چالکتا کا تقریبا 61 فیصد فراہم کرتے ہیں۔ وزن کے لحاظ سے ، یہ صرف 30 فیصد ہے۔ موجودہ صلاحیت سے ملنے کے ل they ، انہیں کراس سیکشنل ایریا کے تقریبا 1.6 گنا گنا کی ضرورت ہے۔ اس کے علاوہ ، وہ وزن کی بچت کرتے ہیں اور خام مال کے اخراجات میں کمی کرتے ہیں۔

cund کنڈکٹروں پر موصلیت میں کاغذ کی لپیٹ شامل ہے ، جیسے کرافٹ یا تھرمل طور پر اپ گریڈ شدہ اقسام۔ پالئیےسٹر ، جیسے ڈیکرون ، یا پولیمائڈ جیسے نومیکس بھی کام کرتے ہیں۔ وہ موڑنے کے لئے موڑ کو موصل کرتے ہیں. اکثر ، وارنش یا رال اضافی تحفظ کے ل them انہیں رنگدار کرتا ہے۔

موصلیت کا نظام: ڈائی الیکٹرک رکاوٹ

ایک پرتوں والی موصلیت کا سیٹ اپ بجلی کے خرابی کو ہونے سے روکتا ہے۔

● سیلولوز پر مبنی مواد اہم ٹھوس موصلیت کی تشکیل کرتا ہے۔ کرافٹ پیپر اور پریس بورڈ بل پر فٹ ہے۔ بعض اوقات وہ گرمی کی مزاحمت کے لئے خوشبودار پولیمائڈس کے ساتھ اپ گریڈ کرتے ہیں۔ غیر محفوظ تعمیر تیل یا رال کو مکمل طور پر بھگنے دیتا ہے۔

● مائع موصلیت معمول کے انتخاب کے طور پر معدنی تیل کے ساتھ چپک جاتی ہے۔ قدرتی اور مصنوعی ایسٹرز بہتر آگ کی حفاظت اور ماحول دوستی کے لئے بنیاد حاصل کرتے ہیں۔ یہ سیال 30 کلووولٹ سے زیادہ ڈائی الیکٹرک طاقت پر فخر کرتے ہیں۔ ایسٹر پر مبنی افراد میں 300 ڈگری سینٹی گریڈ سے زیادہ فائر پوائنٹس ہیں۔

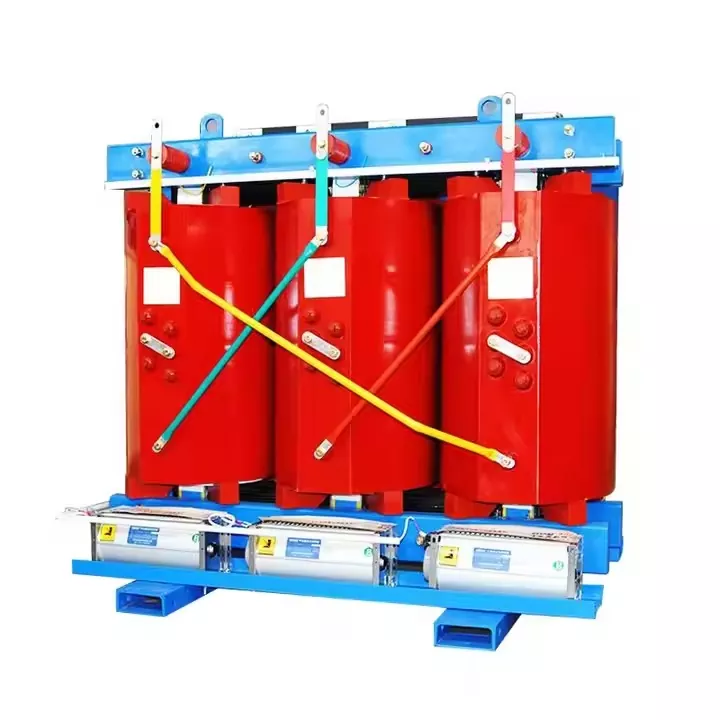

● ٹھوس معدنیات سے متعلق مواد ہینڈلخشک قسم کے ٹرانسفارمر۔ایپوکسی یا پالئیےسٹر ریزن سمیٹ کو گھیرے میں لیتے ہیں۔ وہ میکانکی مدد اور ماحول سے ڈھال پیش کرتے ہیں۔ جزوی خارج ہونے والے مادہ 5 پکوکولومس کے تحت رہتا ہے۔

ساختی اور معاون اجزاء

● ٹینک اور دیوار کاربن اسٹیل کا استعمال کرتے ہیں ، اکثر ASTM A36 گریڈ۔ بیرونی استعمال کے لئے کوٹنگز سنکنرن کے خلاف مزاحمت کرتی ہیں۔ ہرمیٹک طور پر مہر بند ورژن اسٹینلیس سٹیل کے ساتھ جاسکتے ہیں۔ ریڈی ایٹرز کاربن اسٹیل سے بھی آتے ہیں۔ اندرونی بفلز تیل کے بہاؤ کی رہنمائی کرتے ہیں۔

● بشنگ اکثر معمول کی ایپلی کیشنز کے لئے چینی مٹی کے برتن کے ساتھ رہتے ہیں۔ پولیمر اقسام ، جیسے سلیکون ربڑ ، ہلکے وزن اور توڑ پھوڑ کے خلاف مزاحمت کے لئے بھاپ چنیں۔ اندر ، کنڈکٹر تانبے کے ہیں۔ انہیں چاندی یا ٹن چڑھانا ملتا ہے۔

● کنزرویٹر سسٹم اسٹیل سے تیار کرتے ہیں۔ لچکدار جھلیوں ، جیسے نائٹریل ربڑ یا فلوروپولیمر ، تیل کو باہر کی ہوا سے دور رکھیں۔

● کولنگ آلات میں ایلومینیم بلیڈ والے شائقین شامل ہیں۔ موٹریں بال بیئرنگ یا آستین اٹھانے والے ڈیزائنوں کا استعمال کرتی ہیں۔ وہ نان اسٹاپ چلانے کی درجہ بندی کرتے ہیں۔ جبری آئل سیٹ اپ میں پمپ امپیلرز کانسی یا سٹینلیس سٹیل ہوتے ہیں۔

حفاظتی اور نگرانی کے اجزاء

● دباؤ سے متعلق امدادی آلات میں سٹینلیس سٹیل یا خصوصی پولیمر سے ڈایافرامز شامل ہیں۔ وہ عین مطابق دباؤ کی سطح پر پھٹ جاتے ہیں۔

● سلکا جیل سانس لینے میں جاتا ہے۔ اس میں اکثر کوبالٹ کلورائد اشارے شامل ہوتے ہیں۔ یہ نمی کو جذب کرنے کے ساتھ ہی نیلے رنگ سے گلابی میں منتقل ہوتا ہے۔

contraming نگرانی کے سینسر درجہ حرارت کی جانچ پڑتال کے لئے PT100 یا PT1000 پلاٹینم مزاحمتی تھرمامیٹر استعمال کرتے ہیں۔ پیزورسیسٹیو یا کیپسیٹو اقسام دباؤ کی نگرانی کو سنبھالتے ہیں۔

مینوفیکچرنگ اور پروسیسنگ میٹریل

poligention امپریگنیشن ، پالئیےسٹر ، ایپوسی ، یا پولیوریتھین پر بیس کی بنیاد۔ وہ نمی سے بچ جاتے ہیں اور مکینیکل استحکام میں اضافہ کرتے ہیں۔

ایک ٹرانسفارمر میں بنیادی خصوصی برقی اسٹیل کا استعمال کرتا ہے۔ وہ اسٹیل مقناطیسی بہاؤ کو کافی موثر انداز میں چینل کرتا ہے۔

● سطح کے علاج زنک سے بھرپور پرائمر کا اطلاق کرتے ہیں۔ پولیوریتھین ٹاپ کوٹس سنکنرن دفاع کے لئے پیروی کرتے ہیں۔ خشک فلم کی موٹائی عام طور پر 150 سے 250 مائکرو میٹر چلتی ہے۔

بلڈنگ ٹرانسفارمرز میں مادی انتخاب سو سال کے مستحکم موافقت کو ظاہر کرتے ہیں۔ وہ مکینیکل ، تھرمل ، ماحولیاتی اور لاگت کے عوامل کے خلاف بجلی کی ضروریات کا وزن کرتے ہیں۔ ہر حصے میں پراپرٹیز کارکردگی کو متاثر کرتی ہیں ، جو 99.7 فیصد سے زیادہ کو متاثر کرسکتی ہیں۔ وہ آپریشنل زندگی کو متاثر کرتے ہیں ، اکثر 25 سے 40 سال۔ ماحولیاتی اثرات کے تعلقات بھی۔ مادی سائنس ٹرانسفارمر ٹیک میں پیشرفت کرتی ہے۔ جدید ڈیزائن پائیدار اختیارات کی طرف جھکاؤ رکھتے ہیں۔ ری سائیکل قابل دھاتیں ، بائیوڈیگریڈ ایبل سیال ، اور پائیدار موصلیت سب ایک کردار ادا کرتے ہیں۔ اس تبدیلی سے صنعت میں سرکلر معیشت کی طرف اشارہ ہوتا ہے۔
