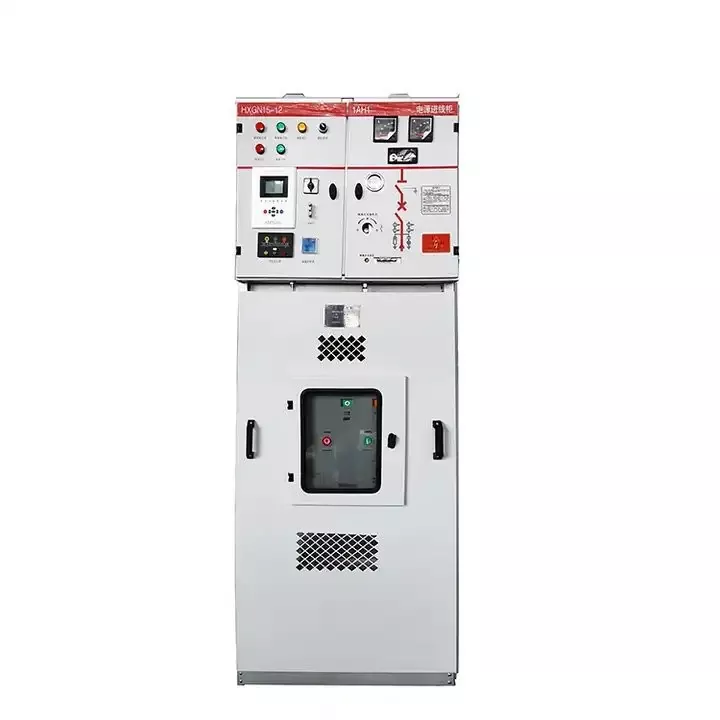

12KV Sf6 ہائی وولٹیج رنگ مین یونٹ سوئچ گیئر

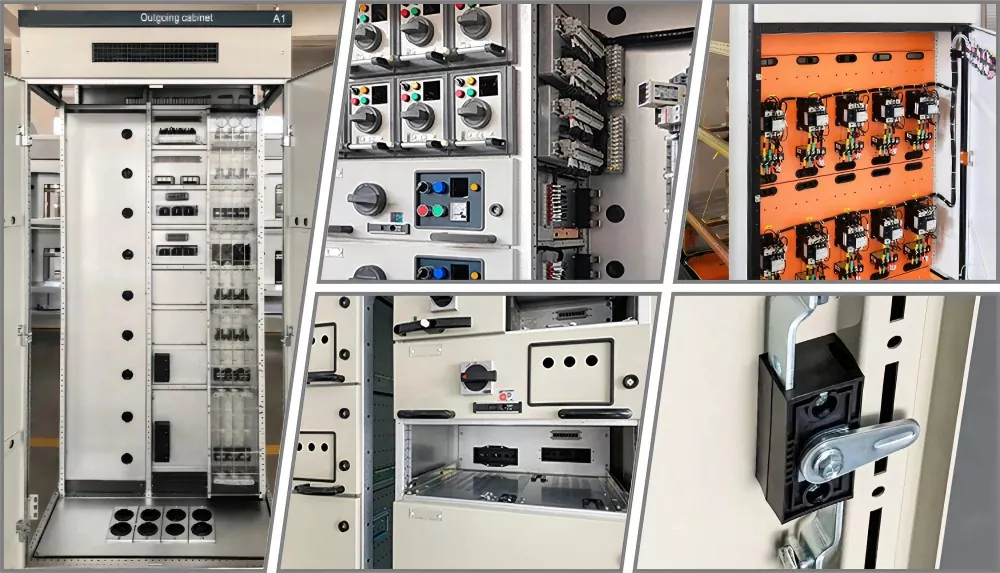

چین میں مینوفیکچرر اور سپلائر کے طور پر، ہم اپنی مرضی کے مطابق 12KV Sf6 ہائی وولٹیج رنگ مین یونٹ سوئچ گیئر اعلیٰ معیار میں لیکن تھوک فروشوں کے لیے سستی قیمت پر پیش کرتے ہیں۔ دیہائی وولٹیج RMUایک انتہائی اعلی تحفظ کی درجہ بندی کے ساتھ دھات سے بند کیبنٹ کو نمایاں کرتا ہے، مؤثر طریقے سے بیرونی نمی کو کابینہ میں داخل ہونے سے روکتا ہے اور اس طرح اجزاء کی سروس لائف کو بڑھاتا ہے۔ مجموعی ڈھانچہ طے شدہ ہے، جو آپریٹرز کے لیے استعمال کرنا آسان بناتا ہے جبکہ بار بار دیکھ بھال کی ضرورت کو بھی کم کرتا ہے۔ کیبنٹ کئی حصوں پر مشتمل ہے، بشمول بس بار کا ڈبہ اور مین بس بار کے لیے مہر بند کمپارٹمنٹ، ریلے کو انسٹال کرنے کے لیے آلے کا ڈبہ، اور آخر میں آنے والی اور باہر جانے والی کیبلز کو جوڑنے کے لیے ذمہ دار کیبل کمپارٹمنٹ۔ سیل بند کمپارٹمنٹ کنکشن اور آئسولیشن جیسے کاموں کے لیے سوئچز سے لیس ہے، جو اسے آپریٹرز کے لیے صارف دوست بناتا ہے۔

12KV Sf6 ہائی وولٹیج رنگ مین یونٹ سوئچ گیئر موصلیت کے لیے سلفر ہیکسا فلورائیڈ کا استعمال کرتا ہے، جس میں نسبتاً سادہ ساخت اور زیادہ لاگت کی تاثیر ہے۔ کابینہ کے اندر موجود اجزاء کو اصل ضروریات کے مطابق منتخب کیا جا سکتا ہے، اور کیبنٹ کو مل کر ملٹی سرکٹ رنگ نیٹ ورک سسٹم بنایا جا سکتا ہے۔ مجموعی حجم نسبتاً کمپیکٹ ہے، جو اسے صنعتی پارکس، تجارتی کمپلیکس اور دیگر علاقوں کے لیے موزوں بناتا ہے۔

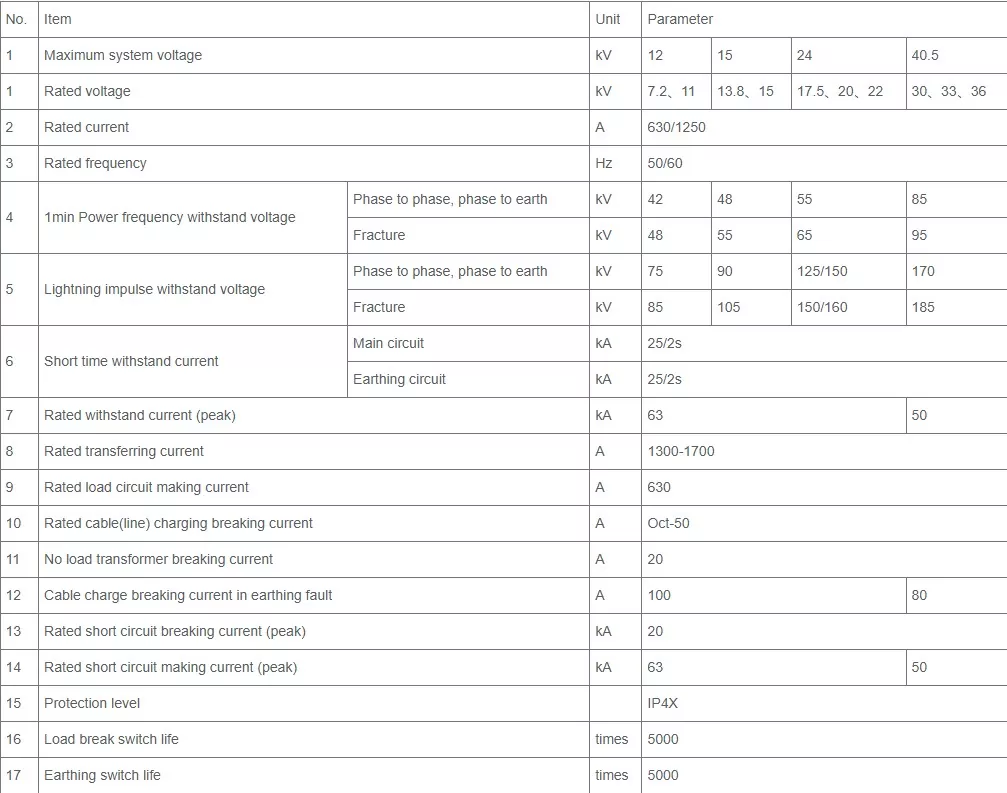

پیرامیٹر

آپریٹنگ ماحول

1. عام آپریٹنگ درجہ حرارت کی حد -40°C سے +55°C ہے۔ اگر درجہ حرارت اس حد سے زیادہ ہے تو، LUGAO کے ساتھ حسب ضرورت بات چیت کی جانی چاہیے۔

2. عام رشتہ دار نمی 95% سے کم ہونی چاہیے۔

3. معیاری آپریٹنگ اونچائی 4,000 میٹر سے کم ہے۔

4. تنصیب کے دوران، کابینہ کو جھکانا نہیں چاہیے؛ اسے سیدھا رکھا جائے اور بنیاد کو برابر کیا جائے۔

5. سوئچ گیئر کو زیادہ دیر تک پانی میں نہیں ڈوبا جانا چاہیے۔

6. کیمیائی گیس کے سنکنرن یا دھماکہ خیز خطرات والے علاقوں سے دور رہیں۔

خصوصیات

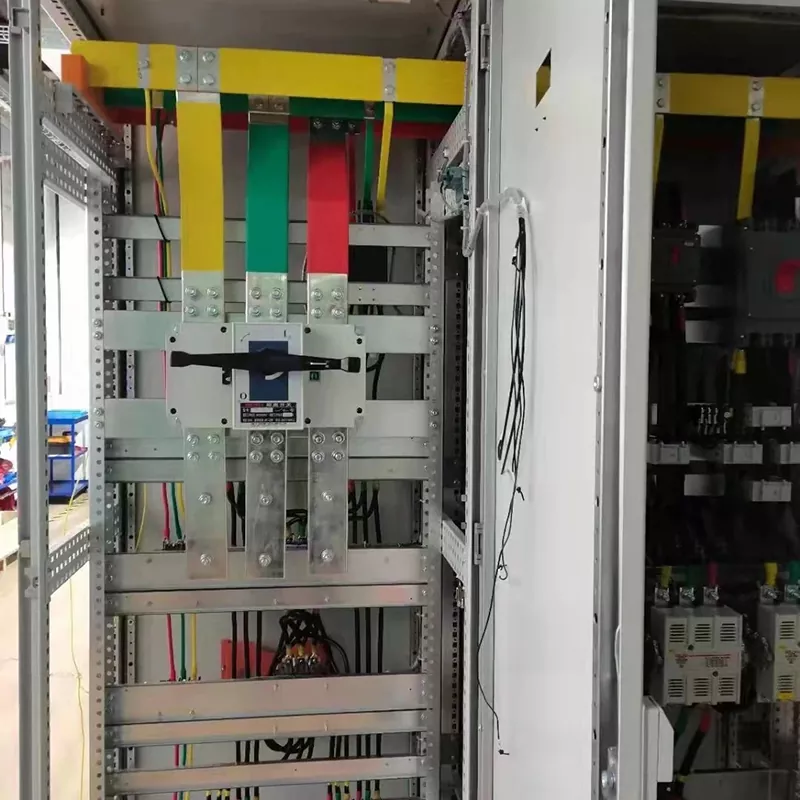

یونٹ کے انکلوژر، رسائی کے دروازے، اور اوپری چیمبر درست اسپرے کوٹنگ سے گزرتے ہیں، جو ایک پائیدار، یکساں حفاظتی تکمیل کو یقینی بناتا ہے جو ماحولیاتی سنکنرن اور مکینیکل لباس سے تحفظ فراہم کرتا ہے۔ تمام کابینہ میں ایک بنیادی گراؤنڈنگ بس بار کو شامل کیا گیا ہے جو کابینہ کے ساختی فریم ورک کے قریب محفوظ گراؤنڈنگ کو فعال کرنے کے لیے ڈیزائن کیا گیا ہے۔ دھاتی پرزے—بشمول گراؤنڈنگ سوئچز اور انٹر لاکنگ میکانزم — کو احتیاط سے گراؤنڈنگ بس بار کے ساتھ جوڑا جاتا ہے، جب کہ تانبے کی چوٹی کے کنکشن کو سکرو سے جڑے ہوئے جوڑوں پر استعمال کیا جاتا ہے تاکہ برقی تسلسل اور خرابی کرنٹ کی کھپت کو یقینی بنایا جا سکے۔

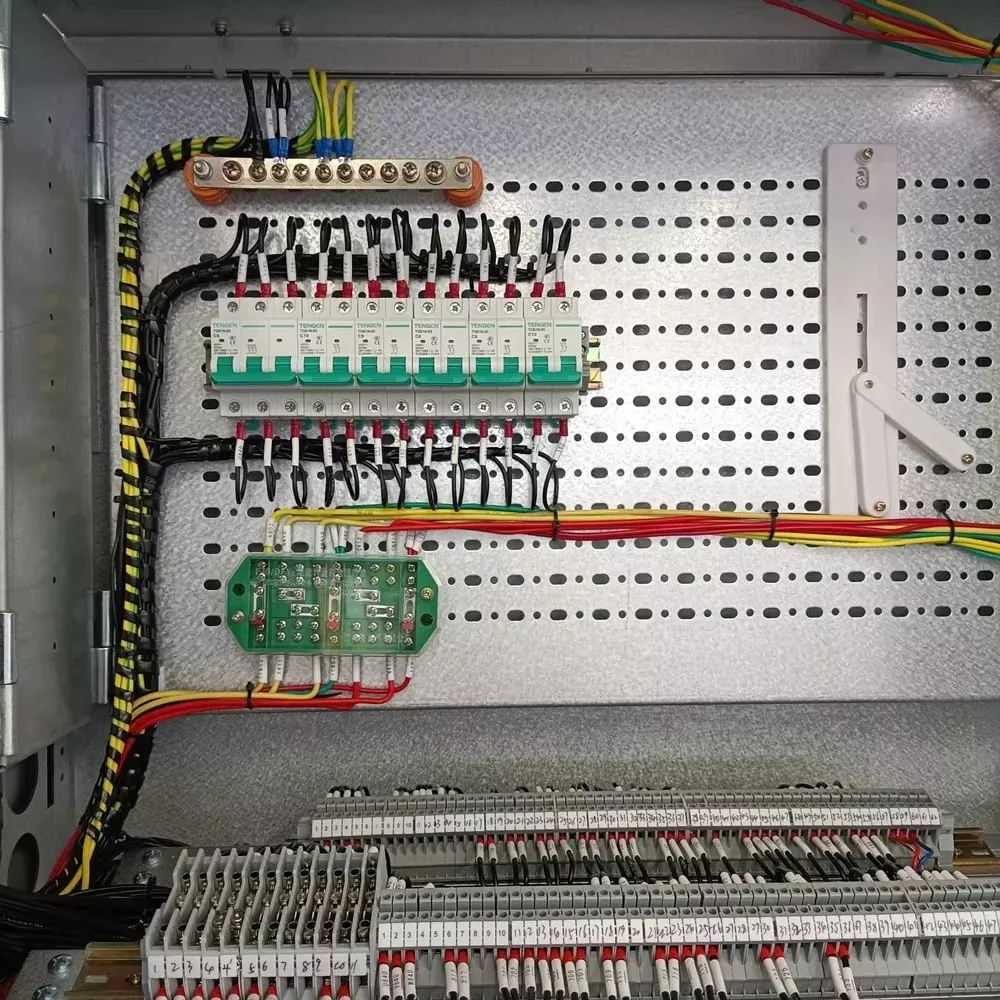

اندرونی حد سے زیادہ دباؤ اور آرک سے متعلقہ خطرات کو کم کرنے کے لیے، ایک پریشر ریلیف پینل کو حکمت عملی کے ساتھ کابینہ کے عقبی ڈھانچے میں ضم کیا گیا ہے، جو کہ نایاب خرابی کے حالات میں گیس کے اخراج کو محفوظ طریقے سے منظم کرنے کے لیے ڈیزائن کیا گیا ہے۔ اوپری بس بار کے ڈبے کو چھیڑ چھاڑ سے بچنے والے پیچ کے ساتھ محفوظ کیا گیا ہے، جس سے تنصیب یا دیکھ بھال کے دوران بس بار کنکشن کے لیے آسانی سے بیرونی رسائی کی اجازت ملتی ہے۔ اوپری معاون آلات چیمبر ورسٹائل کنفیگریشن کے اختیارات پیش کرتا ہے، ٹرمینل بلاکس، کنٹرول ماڈیولز اور دیگر اجزاء کو ایڈجسٹ کرتا ہے۔ اس ذیلی کمپارٹمنٹ کو بلند کرکے، ڈیزائن ریلے پروٹیکشن سسٹم کے لیے جگہ کو بہتر بناتا ہے، آپریشنل کارکردگی کو بڑھاتا ہے۔

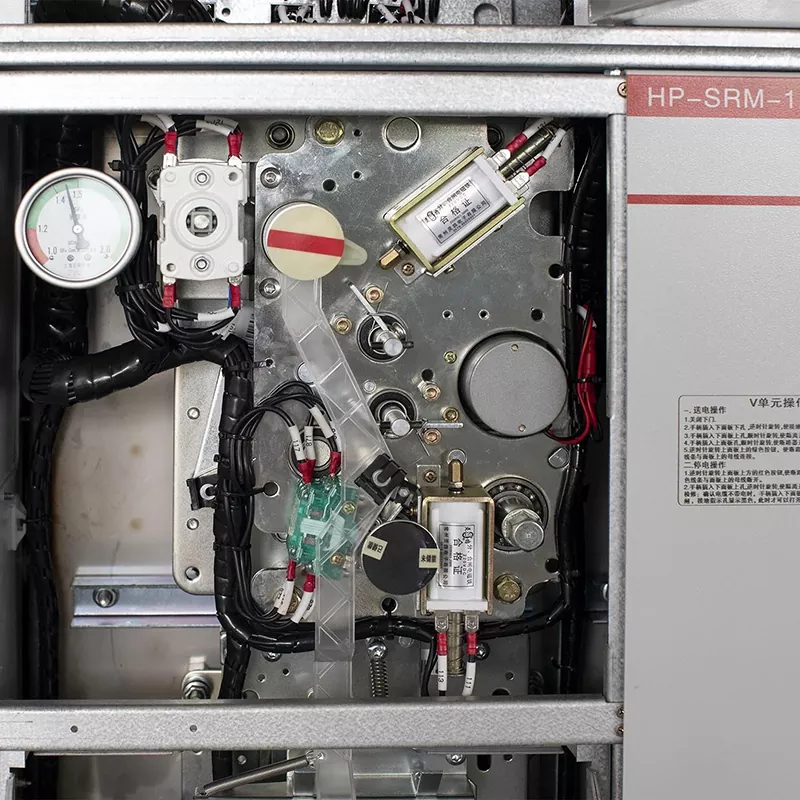

خاص طور پر، لوڈ بریک سوئچ اور گراؤنڈنگ سوئچ ایک ماڈیولر انٹر لاکنگ میکانزم کی خصوصیت رکھتے ہیں، جبکہ گراؤنڈنگ سوئچ اور ایکسیس ڈور ایک مثبت انٹر لاک سسٹم کو استعمال کرتے ہیں۔ ایک متعین آپریشنل ترتیب کے ذریعے—دروازے کو بند کرنا، گراؤنڈنگ سوئچ کو شامل کرنا، اور لوڈ بریک سوئچ کو چالو کرنا—خودکار انٹر لاک کی فعالیت حاصل کی جاتی ہے۔ یہ ترتیب وار منطق آپریشنل غلطیوں کو کم کرتی ہے، لائیو آپریشن کے دوران غیر مجاز رسائی کو روکتی ہے، اور صنعتی حفاظت کے سخت معیارات کی تعمیل کو یقینی بناتے ہوئے مجموعی نظام کے حفاظتی پروٹوکول کو تقویت دیتی ہے۔
