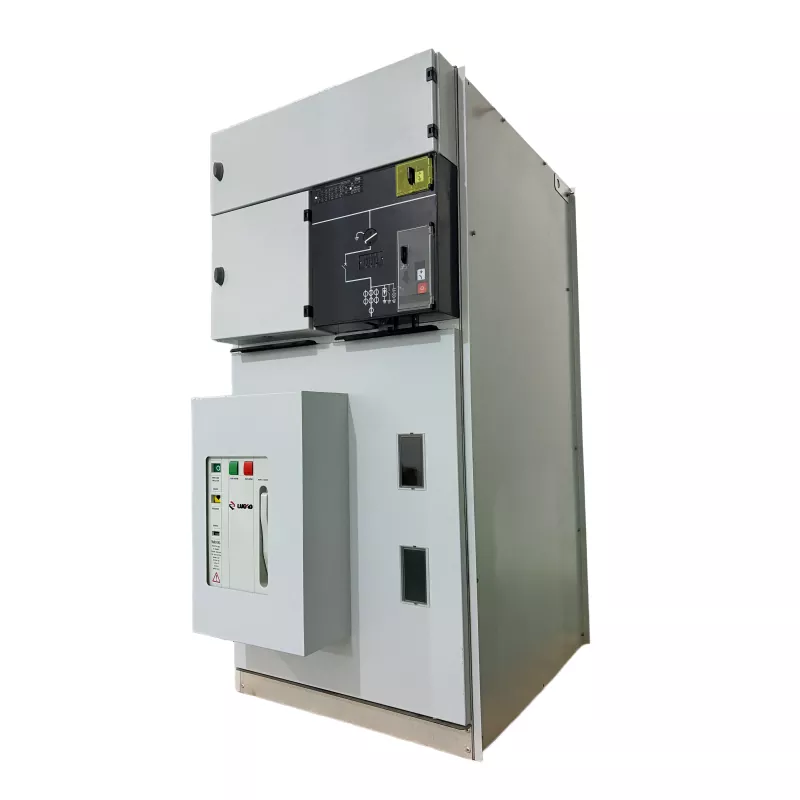

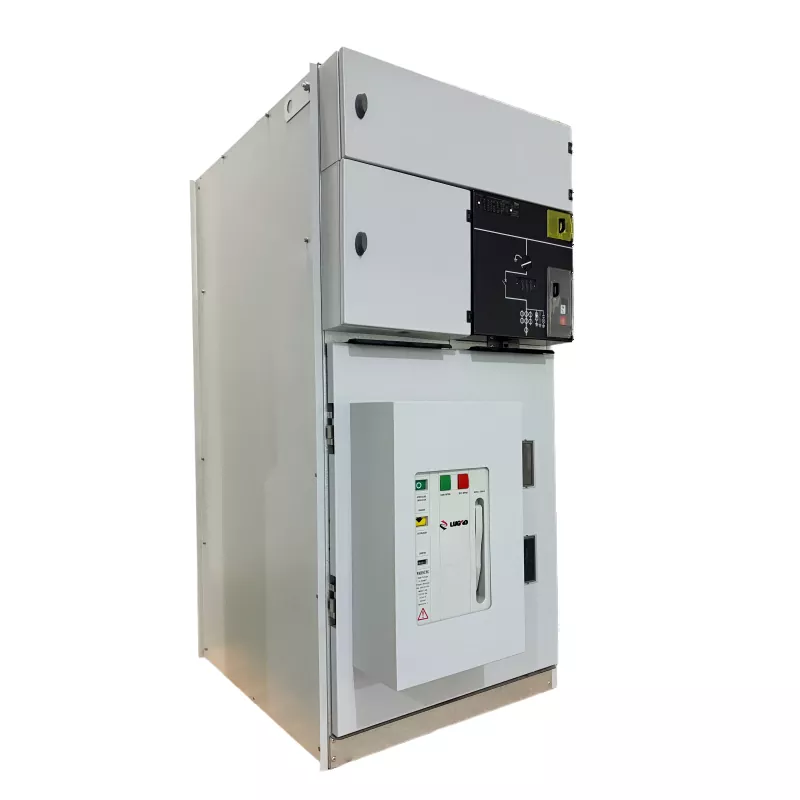

VCB کے ساتھ انڈور گیس انسولیٹڈ رنگ مین یونٹ سوئچ گیئر پینل

پیشہ ور صنعت کار کے طور پر، ہم آپ کو VCB کے ساتھ اعلیٰ معیار کے انڈور گیس انسولیٹڈ رنگ مین یونٹ سوئچ گیئر پینل فراہم کرنا چاہیں گے۔ یہ ایک کمپیکٹ میڈیم وولٹیج ڈسٹری بیوشن ڈیوائس ہے جسے جدید الیکٹریکل نیٹ ورکس میں قابل اعتماد پاور کنٹرول، تحفظ اور سوئچنگ کے لیے ڈیزائن کیا گیا ہے۔ یہ ویکیوم سرکٹ بریکر (VCB) ٹیکنالوجی کو گیس سے موصل سوئچ گیئر کے ڈھانچے کے ساتھ مربوط کرتا ہے، جو اندرونی ماحول میں محفوظ اور موثر آپریشن فراہم کرتا ہے۔

اس قسم کیرنگ مین یونٹ (RMU)الیکٹریکل سرکٹس کو جوڑنے، حفاظت کرنے اور الگ کرنے کے لیے درمیانے وولٹیج پاور ڈسٹری بیوشن سسٹم میں وسیع پیمانے پر استعمال ہوتا ہے۔ سیل شدہ گیس انسولیشن اور ویکیوم انٹرپشن ٹیکنالوجی کے ساتھ، VCB کے ساتھ انڈور گیس انسولیٹڈ رنگ مین یونٹ سوئچ گیئر پینل بہترین آرک بجھانے والی کارکردگی، مضبوط موصلیت کی صلاحیت، اور کم سے کم دیکھ بھال کی ضروریات پیش کرتا ہے۔

اہم تکنیکی پیرامیٹرز

نہیں	آئٹم		یونٹ	پیرامیٹرز
1	شرح شدہ وولٹیج		kV	12	24	36	40.5
2	ریٹیڈ کرنٹ		A	630/1250
3	شرح شدہ تعدد		ہرٹز	50/60
4	1 منٹ کی پاور فریکوئنسی وولٹیج کو برداشت کرتی ہے۔	کل قدر	kV	42	55	80	95
		بریک پوائنٹ		48	65	95	110
5	بجلی کا تسلسل وولٹیج کا مقابلہ کرتا ہے۔	کل قدر	kV	75	125/150	170	95
		بریک پوائنٹ		85	150/160	185	215
6	ریٹیڈ شارٹ ٹائم اسٹینڈ کرنٹ	مین سرکٹ	کے اے	25/2 سیکنڈ
		گراؤنڈنگ سرکٹ		25/2 سیکنڈ
7	شرح شدہ چوٹی موجودہ کا مقابلہ کر رہی ہے۔		کے اے	63			50
8	ریٹیڈ ٹرانسفر کرنٹ		A	1300~1700
9	ریٹیڈ لوڈ کلوزنگ بریکنگ کرنٹ		A	630
10	ریٹیڈ کیبل چارجنگ بریکنگ کرنٹ		A	50/10
11	اتارا ہوا ٹرانسفارمر بریک کرنٹ		A	20
12	کیبل چارجنگ گراؤنڈ فالٹ بریک کرنٹ		A	100			80
13	شرح شدہ شارٹ سرکٹ بریک کرنٹ		کے اے	20
14	ریٹیڈ شارٹ سرکٹ کلوزنگ کرنٹ		کے اے	63			50
15	پروٹیکشن کلاس			IP3X
16	لوڈ سوئچ لائف		وقت	5000
17	گراؤنڈنگ سوئچ لائف		وقت	5000

تکنیکی وضاحتیں

مین الیکٹریکل پیرامیٹرز

• شرح شدہ وولٹیج: 12kV/24kV/36kV
• شرح شدہ تعدد: 50Hz / 60Hz
• موجودہ درجہ بندی: 630A - 1250A
• شارٹ سرکٹ بریکنگ کرنٹ: 25kA تک
• پاور فریکوئینسی وولٹیج کا سامنا: ≥ 42kV
• بجلی کا تسلسل وولٹیج کا سامنا: ≥ 75kV

ساختی خصوصیات

• گیس موصل کمپیکٹ سوئچ گیئر ڈیزائن
• انٹیگریٹڈ ویکیوم سرکٹ بریکر (VCB)
• اعلی وشوسنییتا کے لئے مکمل طور پر مہربند ٹینک کا ڈھانچہ
• لچکدار بجلی کی تقسیم کے لیے ماڈیولر ترتیب
• انڈور تنصیب کے لیے موزوں ہے۔

ایپلی کیشنز

دیVCB کے ساتھ انڈور گیس انسولیٹڈ رنگ مین یونٹ سوئچ گیئر پینلدرمیانے وولٹیج کی تقسیم کے نیٹ ورکس میں وسیع پیمانے پر لاگو کیا جاتا ہے جہاں قابل اعتماد سوئچنگ اور تحفظ کی ضرورت ہوتی ہے۔

• شہری بجلی کی تقسیم کے نیٹ ورک
• صنعتی بجلی کی فراہمی کے نظام
• تجارتی عمارتیں اور رہائشی کمیونٹیز
• ریلوے اور نقل و حمل کا بنیادی ڈھانچہ
• کان کنی اور دھات کاری کی صنعتیں۔
• بجلی کی ترسیل اور تقسیم کے منصوبے
• قابل تجدید توانائی گرڈ کنکشن

کلیدی خصوصیات

• مہربند ویکیوم سرکٹ بریکر ڈیزائن- دیVCB کے ساتھ انڈور گیس انسولیٹڈ رنگ مین یونٹ سوئچ گیئر پینلسٹینلیس سٹیل کے گیس چیمبر میں نصب ٹھوس مہر بند ویکیوم سرکٹ بریکر استعمال کرتا ہے۔ یہ ڈیزائن مین سرکٹ میں آرسنگ کو ختم کرتا ہے اور اعلی موصلیت کی وشوسنییتا کے ساتھ طویل الیکٹریکل سروس لائف کو یقینی بناتا ہے۔
• مکمل طور پر مہر بند اور دیکھ بھال سے پاک ڈھانچہ- تمام ہائی وولٹیج اجزاء جیسے بس بارز، منقطع سوئچز، VCBs، اور موجودہ ٹرانسفارمرز ایک مہر بند گیس ٹینک کے اندر بند ہیں، انہیں دھول، نمی اور بیرونی آلودگی سے بچاتے ہیں۔
• کومپیکٹ ڈھانچہ- مربوط ڈیزائن تنصیب کی جگہ کو نمایاں طور پر کم کر دیتا ہے، جس سے یہ انڈور سب سٹیشنوں، پہلے سے تیار شدہ سب سٹیشنوں، اور بجلی کے کمرے کی محدود جگہ والے منصوبوں کے لیے مثالی ہے۔
• اعلی آپریشنل سیفٹی- غلط کام کو روکنے اور نظام کے محفوظ آپریشن کو یقینی بنانے کے لیے پانچ پروف مکینیکل انٹرلاک سسٹم اور ایک دشاتمک پریشر ریلیف چینل سے لیس۔
• سمارٹ تقسیم کی مطابقت- الیکٹرک آپریشن اور آٹومیشن کے لیے محفوظ انٹرفیسز جدید ذہین پاور ڈسٹری بیوشن نیٹ ورکس میں آسانی سے انضمام کی اجازت دیتے ہیں، جو Lugao کے سخت کوالٹی کنٹرول اور قابل اعتماد مینوفیکچرنگ معیارات سے تعاون یافتہ ہیں۔

لوگو کیوں منتخب کریں۔

• پیشہ ور صنعت کار – لوگاؤ پاورہائی وولٹیج اور میڈیم وولٹیج پاور ٹرانسمیشن اور ڈسٹری بیوشن آلات میں مہارت رکھتا ہے۔
• اعلی درجے کی پیداوار ٹیکنالوجی- صحت سے متعلق مینوفیکچرنگ کے عمل اور جامع جانچ کے نظام مصنوعات کی وشوسنییتا کو یقینی بناتے ہیں۔
• سخت کوالٹی کنٹرول- وی سی بی کے ساتھ انڈور گیس انسولیٹڈ رنگ مین یونٹ سوئچ گیئر پینل بین الاقوامی معیارات کی تعمیل کرتا ہے، بشمولISO9001، SGS، CCC اور CE سرٹیفیکیشن.
• صنعت کا تجربہ- خشک قسم کے ٹرانسفارمرز، تیل میں ڈوبے ہوئے ٹرانسفارمرز، اور بجلی کی تقسیم کے آلات میں سالوں کی مہارت۔
• عالمی درخواست- Lugao سلوشنز دنیا بھر میں پاور گرڈ، صنعت، نقل و حمل اور بنیادی ڈھانچے کے منصوبوں میں بڑے پیمانے پر استعمال ہوتے ہیں۔
• ٹیکنیکل سپورٹ- پیشہ ورانہ سروس ٹیم عالمی صارفین کے لیے تکنیکی رہنمائی اور طویل مدتی مدد فراہم کرتی ہے۔

اکثر پوچھے گئے سوالات

1. VCB کے ساتھ انڈور گیس انسولیٹڈ رنگ مین یونٹ سوئچ گیئر پینل کا بنیادی کام کیا ہے؟

دیVCB کے ساتھ انڈور گیس انسولیٹڈ رنگ مین یونٹ سوئچ گیئر پینلمیڈیم وولٹیج پاور ڈسٹری بیوشن سسٹم کے لیے ڈیزائن کیا گیا ہے۔ یہ قابل اعتماد سوئچنگ، تحفظ، اور الیکٹریکل سرکٹس کو الگ تھلگ کرنے، بجلی کی مستحکم فراہمی اور شہری گرڈز، صنعتی سہولیات اور سب سٹیشنوں میں محفوظ آپریشن کو یقینی بناتا ہے۔

2. RMU میں ویکیوم سرکٹ بریکر (VCB) استعمال کرنے کے کیا فوائد ہیں؟

ویکیوم سرکٹ بریکر بہترین آرک بجھانے کی صلاحیت، طویل برقی زندگی، اور کم سے کم دیکھ بھال کی ضروریات پیش کرتا ہے۔ گیس سے موصل RMU ڈھانچے میں ضم ہونے پر، یہ سوئچنگ کی وشوسنییتا، آپریشنل سیفٹی، اور سامان کی مجموعی استحکام کو بہتر بناتا ہے۔

3. عام طور پر VCB کے ساتھ Lugao انڈور گیس انسولیٹڈ رنگ مین یونٹ سوئچ گیئر پینل کہاں نصب ہے؟

یہ انڈور پاور ڈسٹری بیوشن ماحول جیسے کومپیکٹ سب سٹیشنز، صنعتی پلانٹس، کمرشل عمارتوں، رہائشی کمیونٹیز، ریلوے اور قابل تجدید توانائی کی تقسیم کے نظام میں وسیع پیمانے پر نصب کیا جاتا ہے جہاں خلائی کارکردگی اور اعلی وشوسنییتا کی ضرورت ہوتی ہے۔

4. گیس کی موصلیت کے لیے Lugao کا انتخاب کیوں کریں۔RMU سوئچ گیئر?

Lugao اعلی درجے کی مینوفیکچرنگ ٹیکنالوجی، سخت کوالٹی کنٹرول، اور ISO9001، SGS، CCC، اور CE سمیت بین الاقوامی سرٹیفیکیشنز کی مدد سے قابل اعتماد بجلی کی تقسیم کا سامان فراہم کرتا ہے۔ ٹرانسفارمرز اور بجلی کے سازوسامان میں مضبوط مہارت کے ساتھ، Lugao مستحکم کارکردگی، طویل سروس کی زندگی، اور عالمی پاور انفراسٹرکچر منصوبوں کے لیے پیشہ ورانہ تکنیکی مدد فراہم کرتا ہے۔
