کون سا رنگ مین یونٹ محفوظ میڈیم وولٹیج ڈسٹری بیوشن پروجیکٹ میں فٹ بیٹھتا ہے؟

مضمون کا خاکہ

یہ مضمون ان حقیقی سوالات کے گرد ترتیب دیا گیا ہے جو درمیانی وولٹیج بجلی کی تقسیم کے منصوبوں کے دوران ظاہر ہوتے ہیں۔ سب سے پہلے، یہ بتاتا ہے کہ رنگ مین یونٹ کا انتخاب حفاظت، تسلسل، اور دیکھ بھال کی منصوبہ بندی کو کیوں متاثر کرتا ہے۔ پھر یہ ان بنیادی مسائل کو توڑ دیتا ہے جن کو ایک RMU کو حل کرنا چاہیے، بشمول فالٹ آئسولیشن، کمپیکٹ انسٹالیشن، آپریٹر کا تحفظ، اور لچکدار نیٹ ورک آپریشن۔ اس کے بعد، یہ خریداری کے اہم عوامل جیسے وولٹیج کی سطح، موجودہ درجہ بندی، موصلیت کی قسم، فیڈر کی ترتیب، ماحولیاتی حالات، تحفظ کے افعال، اور مستقبل میں توسیع پذیری کو متعارف کراتی ہے۔

مضمون میں عام پراجیکٹ کے حالات کے لیے موازنہ کی میز، خریداروں کی ایک عملی چیک لسٹ، اور انجینئرز، EPC ٹھیکیداروں، پروکیورمنٹ ٹیموں، اور سہولت کے مالکان کے لیے اکثر پوچھے گئے سوالات کے جوابات بھی شامل ہیں جنہیں انکوائری بھیجنے سے پہلے واضح فیصلے کی ضرورت ہوتی ہے۔

دائیں رنگ مین یونٹ خریداروں کی توقع سے زیادہ کیوں اہمیت رکھتا ہے؟

ایک رنگ مین یونٹ کو اکثر سوئچ گیئر کے ایک معیاری ٹکڑے کے طور پر سمجھا جاتا ہے، لیکن حقیقی پروجیکٹس میں اس کی کمپیکٹ ظاہری شکل سے کہیں زیادہ ذمہ داری ہوتی ہے۔ یہ درمیانے وولٹیج ڈسٹری بیوشن نیٹ ورک میں ایک اہم مقام پر بیٹھتا ہے، آنے والے اور جانے والے فیڈرز کو کنٹرول کرتا ہے، ناقص حصوں کو الگ کرنے میں مدد کرتا ہے، اور جب نیٹ ورک کے ایک حصے کو دیکھ بھال یا مرمت کی ضرورت ہو تو مسلسل بجلی کی فراہمی کو سپورٹ کرتا ہے۔

شاپنگ مال کے لیے، بندش کاروبار میں خلل ڈال سکتی ہے۔ ایک فیکٹری کے لئے، یہ پیداوار لائنوں کو روک سکتا ہے اور ترسیل کے نظام الاوقات کو نقصان پہنچا سکتا ہے۔ ہسپتال، ریلوے اسٹیشن، ڈیٹا سینٹر، یا پانی کی صفائی کی سہولت کے لیے، بجلی کی رکاوٹ ایک سنگین آپریشنل خطرہ بن سکتی ہے۔ یہی وجہ ہے کہ رنگ مین یونٹ کو پوری تقسیم کی حکمت عملی کے حصے کے طور پر منتخب کیا جانا چاہیے، نہ کہ کابینہ کی سادہ خریداری کے طور پر۔

صحیح RMU ایک پروجیکٹ ٹیم کو ایک ساتھ کئی عملی درد کے نکات کو حل کرنے میں مدد کرتا ہے۔ یہ پرہجوم برقی کمروں میں جگہ کی ضروریات کو کم کر سکتا ہے، کیبل کنکشن کے کام کو آسان بنا سکتا ہے، قابل اعتماد سوئچنگ اور آئسولیشن فراہم کر سکتا ہے، اور مستقبل میں فیڈر کی توسیع کو آسان بنا سکتا ہے۔ تاہم، ایک ناقص مماثل یونٹ پوشیدہ مسائل پیدا کر سکتا ہے: ناکافی توڑنے کی صلاحیت، مشکل دیکھ بھال تک رسائی، غیر واضح تحفظ کوآرڈینیشن، مرطوب ماحول کے لیے غیر موزوں موصلیت، یا مستقبل میں نیٹ ورک کی تبدیلیوں کے لیے محدود کمرے۔

رنگ مین یونٹ کو پہلے کن مسائل کو حل کرنا چاہئے؟

ماڈلز کا موازنہ کرنے سے پہلے، خریداروں کو پیچھے ہٹنا چاہیے اور پوچھنا چاہیے کہ رنگ مین یونٹ سے کیا مسئلہ حل ہونے کی امید ہے۔ مختلف پروجیکٹس ایک جیسی وولٹیج کی سطح استعمال کر سکتے ہیں، لیکن ان کے آپریٹنگ خطرات بالکل مختلف ہو سکتے ہیں۔ رہائشی ضلع میں ایک کمپیکٹ سب سٹیشن، ایک ساحلی صنعتی پلانٹ، اور ایک سولر پاور سٹیشن سبھی کو RMU آلات کی ضرورت ہو سکتی ہے، پھر بھی ہر منصوبے کی اپنی ترجیح ہوتی ہے۔

زیادہ تر درمیانے وولٹیج کی تقسیم کے منصوبوں میں، پہلا مسئلہ بجلی کا تسلسل ہے۔ ایک رنگ نیٹ ورک ایک سے زیادہ سمتوں سے بجلی کی فراہمی کی اجازت دیتا ہے۔ جب ایک فیڈر میں خرابی ہوتی ہے یا اسے دیکھ بھال کی ضرورت ہوتی ہے، تو خرابی والے حصے کو الگ تھلگ کیا جا سکتا ہے جب کہ باقی نیٹ ورک کام کرتا رہتا ہے۔ یہ ایک وجہ ہے کہ RMUs بڑے پیمانے پر شہری گرڈز، صنعتی پارکس، اور تجارتی انفراسٹرکچر میں استعمال ہوتے ہیں۔

دوسرا مسئلہ محفوظ آپریشن ہے۔ درمیانے وولٹیج کے آلات کو آپریٹرز کو حادثاتی رابطے، غلط سوئچنگ ترتیب، اور فالٹ انرجی سے بچانا چاہیے۔ ایک اچھی طرح سے ڈیزائن کردہ رنگ مین یونٹ میں عام طور پر مکینیکل انٹر لاکنگ، واضح پوزیشن کا اشارہ، گراؤنڈنگ سوئچ کے اختیارات، منسلک لائیو پارٹس اور مناسب حفاظتی آلات شامل ہوتے ہیں۔ یہ تفصیلات آرائشی نہیں ہیں۔ وہ روزانہ آپریشن کے دوران انسانی غلطی کا امکان کم کرتے ہیں۔

تیسرا مسئلہ تنصیب کا دباؤ ہے۔ بہت سے جدید منصوبوں میں لامحدود جگہ نہیں ہے۔ الیکٹریکل کمرے تنگ ہو سکتے ہیں، زیر زمین سب سٹیشنوں میں قدموں کے نشانات کی سخت حدود ہو سکتی ہیں، اور قابل تجدید توانائی کے منصوبوں کو تیزی سے تعیناتی کی ضرورت ہو سکتی ہے۔ ایک کمپیکٹ RMU ترتیب کی منصوبہ بندی کو آسان بنا سکتا ہے کیونکہ یہ ایک چھوٹے ڈھانچے میں سوئچنگ، تنہائی، تحفظ اور کیبل کنکشن کے افعال کو یکجا کرتا ہے۔

چوتھا مسئلہ دیکھ بھال کی لاگت ہے۔ سخت ماحول میں، دھول، نمی، نمک کی دھند، اور درجہ حرارت کی تبدیلیاں عام آلات کی زندگی کو کم کر سکتی ہیں۔ منتخب موصلیت کے ڈھانچے اور سگ ماہی کے ڈیزائن پر منحصر ہے، ایک RMU زندہ حصوں کی نمائش اور معمول کی دیکھ بھال کے دباؤ کو کم کر سکتا ہے۔

• افادیت کے لیے:فاسٹ فالٹ آئسولیشن اور لچکدار فیڈر کنٹرول اکثر اہم خدشات ہوتے ہیں۔
• فیکٹریوں کے لیے:مستحکم آپریشن، مختصر وقت، اور مضبوط تحفظ کوآرڈینیشن سب سے اہم ہے۔
• تجارتی عمارتوں کے لیے:کمپیکٹ سائز، محفوظ آپریشن، اور پرسکون، قابل اعتماد تقسیم اہم ہیں۔
• قابل تجدید توانائی کے منصوبوں کے لیے:ماحولیاتی موافقت اور گرڈ کنکشن کی وشوسنییتا عام طور پر پہلے آتے ہیں۔
• EPC ٹھیکیداروں کے لیے:واضح تکنیکی دستاویزات، حسب ضرورت سپورٹ، اور ڈیلیوری کوآرڈینیشن ضروری ہیں۔

خریداری سے پہلے کن تکنیکی عوامل کی جانچ کرنی چاہیے؟

رنگ مین یونٹ کی خریداری برقی پیرامیٹرز سے شروع ہونی چاہیے، لیکن یہ وہاں ختم نہیں ہونی چاہیے۔ پروکیورمنٹ ٹیمیں بعض اوقات صرف ریٹیڈ وولٹیج اور قیمت پر توجہ مرکوز کرتی ہیں، جبکہ انجینئر تحفظ، کیبل کے اندراج، شارٹ سرکٹ کو برداشت کرنے اور سائٹ کے حالات کے بارے میں فکر مند رہتے ہیں۔ بہترین فیصلہ دونوں نقطہ نظر کو یکجا کرنے سے آتا ہے۔

سب سے عام غلطی رنگ مین یونٹ کو فکسڈ کیٹلاگ پروڈکٹ کے طور پر سمجھنا ہے۔ حقیقت میں، پراجیکٹ کی مناسبیت اکثر ان تفصیلات پر منحصر ہوتی ہے جو ایک سادہ کوٹیشن میں نظر نہیں آتیں۔ کیبل کی سمت، پینل کی چوڑائی، ریلے برانڈ کی ترجیح، مقامی معیاری ضروریات، کمیونیکیشن انٹرفیس، انکلوژر پروٹیکشن لیول، اور ٹرانسفارمر کی گنجائش سبھی تجویز کردہ کنفیگریشن کو تبدیل کر سکتے ہیں۔

کون سی رنگ مین یونٹ کی قسم مختلف پروجیکٹ کی شرائط سے ملتی ہے؟

کوئی ایک RMU قسم نہیں ہے جو ہر پروجیکٹ میں فٹ بیٹھتا ہو۔ ایک اچھا انتخاب اس بات پر منحصر ہے کہ کتنی جگہ دستیاب ہے، ماحول کتنا سخت ہے، آپریٹرز کو کتنی بار رسائی کی ضرورت ہے، اور بوجھ کتنا نازک ہے۔ نیچے دی گئی جدول پروجیکٹ کے عام حالات کا عملی موازنہ پیش کرتی ہے۔

خریداروں کو ٹرانسفارمر کے تحفظ اور فیڈر سوئچنگ کے درمیان فرق پر بھی توجہ دینی چاہیے۔ ٹرانسفارمر فیڈر کو ٹرانسفارمر کی گنجائش اور پروجیکٹ کی ضروریات کے لحاظ سے فیوز کمبی نیشن یونٹس یا سرکٹ بریکر پروٹیکشن کی ضرورت پڑسکتی ہے۔ آؤٹ گوئنگ رِنگ فیڈرز سوئچنگ، آئسولیشن اور گراؤنڈنگ پر زیادہ توجہ دے سکتے ہیں۔ میٹرنگ پینلز، وولٹیج ٹرانسفارمرز، موجودہ ٹرانسفارمرز، اور آٹومیشن انٹرفیس کی بھی ضرورت پڑسکتی ہے جب پروجیکٹ کو نگرانی یا یوٹیلیٹی کی منظوری کی ضرورت ہو۔

خریدار عملی انتخاب کی چیک لسٹ کیسے بنا سکتے ہیں؟

ایک واضح چیک لسٹ بار بار تکنیکی مواصلات کو روک سکتی ہے اور کوٹیشن کی غلطیوں کو کم کر سکتی ہے۔ قیمت پوچھنے سے پہلے، خریداروں کو وہ معلومات تیار کرنی چاہیے جو رنگ مین یونٹ کی ترتیب کو براہ راست متاثر کرتی ہے۔ اس سے دونوں اطراف کا وقت بچتا ہے اور کارخانہ دار کو زیادہ درست سفارش فراہم کرنے میں مدد ملتی ہے۔

1. ریٹیڈ وولٹیج کی تصدیق کریں:اس بات کی نشاندہی کریں کہ آیا پروجیکٹ کے لیے 11kV، 12kV، 24kV، 33kV، 36kV، یا کسی اور درمیانی وولٹیج کی سطح کی ضرورت ہے۔
2. سنگل لائن ڈایاگرام کا اشتراک کریں:فیڈر کا انتظام RMU کنفیگریشن کے لیے سب سے اہم دستاویزات میں سے ایک ہے۔
3. آنے والے اور جانے والے فیڈرز کی وضاحت کریں:واضح کریں کہ کتنے کیبل فیڈرز، ٹرانسفارمر فیڈرز، میٹرنگ یونٹس اور بس سیکشنز کی ضرورت ہے۔
4. لوڈ کی قسم چیک کریں:صنعتی موٹرز، ٹرانسفارمرز، قابل تجدید توانائی کے آدانوں، اور بلڈنگ ڈسٹری بیوشن بوجھ کے لیے مختلف تحفظ کے انتخاب کی ضرورت پڑ سکتی ہے۔
5. شارٹ سرکٹ کی سطح کا حساب لگائیں:RMU کو نیٹ ورک کی موجودہ خرابی سے مماثل ہونا چاہیے۔
6. تنصیب کی جگہ کی وضاحت کریں:انڈور، آؤٹ ڈور، زیر زمین، ساحلی، گرد آلود، مرطوب، زیادہ درجہ حرارت، یا اونچائی والے ماحول کو واضح طور پر بیان کیا جانا چاہیے۔
7. کیبل کے اندراج کی سمت کی تصدیق کریں:کیبل کا سائز، کیبل کی مقدار، اور نیچے یا سائیڈ اندراج کی ضروریات کابینہ کے ڈیزائن کو متاثر کرتی ہیں۔
8. تحفظ اور کنٹرول کی ضروریات کا فیصلہ کریں:ریلے ماڈل، ریموٹ کنٹرول، کمیونیکیشن پروٹوکول، اور نگرانی کے اختیارات کو جلد واضح کیا جانا چاہیے۔
9. مقامی معیارات چیک کریں:یوٹیلیٹی قبولیت کے تقاضے ڈیزائن، جانچ، لیبلنگ، اور دستاویزات کو متاثر کر سکتے ہیں۔
10. مستقبل کی توسیع کا منصوبہ:اگر اضافی فیڈرز کی ضرورت ہو سکتی ہے تو، ایک ایسی ترتیب کا انتخاب کریں جس میں توسیع کے لیے گنجائش باقی ہو۔

پراجیکٹ ٹیمیں کیوں Lugao Power Co., Ltd پر غور کرتی ہیں؟

Lugao Power Co., Ltd میڈیم وولٹیج پاور ڈسٹری بیوشن پروجیکٹس کے لیے رنگ مین یونٹ کے حل فراہم کرتا ہے جہاں کمپیکٹ ڈیزائن، محفوظ آپریشن، اور لچکدار کنفیگریشن اہم ہیں۔ صرف معیاری کیبنٹ بیچنے کے بجائے، کمپنی RMU ڈھانچے کو پروجیکٹ وولٹیج، فیڈر کے انتظام، تحفظ کی ضروریات، اور تنصیب کے ماحول کے ساتھ ملانے میں خریداروں کی مدد کرتی ہے۔

بین الاقوامی منصوبوں کے لیے، مواصلات کا معیار اتنا ہی اہم ہو سکتا ہے جتنا کہ آلات کے معیار۔ EPC ٹھیکیداروں اور تقسیم کاروں کو آرڈر کو حتمی شکل دینے سے پہلے اکثر ڈرائنگ، تکنیکی تصدیق، پیرامیٹر چیکنگ اور کنفیگریشن کی تجاویز کی ضرورت ہوتی ہے۔ جب مینوفیکچرر پروجیکٹ کے سنگل لائن ڈایاگرام کو سمجھ سکتا ہے اور انجینئرنگ کی عملی تجاویز کے ساتھ جواب دے سکتا ہے، تو خریدار پیداوار شروع ہونے سے پہلے غیر یقینی صورتحال کو کم کر سکتا ہے۔

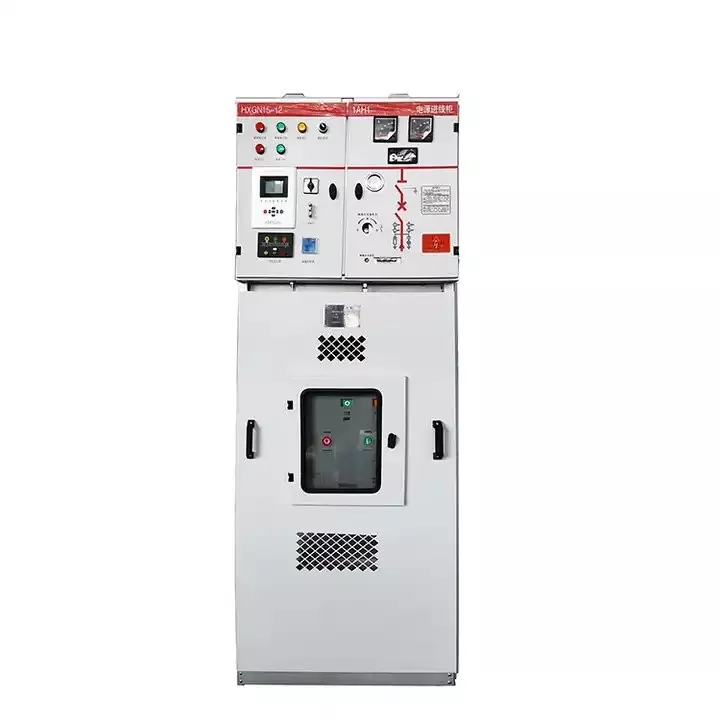

Lugao Power Co., Ltd صنعتی پارکس، تجارتی عمارتوں، شہری تقسیم کے نیٹ ورکس، کمپیکٹ سب اسٹیشنز، بنیادی ڈھانچے کے منصوبے، اور قابل تجدید توانائی کے اسٹیشن جیسی ایپلی کیشنز کے لیے رنگ مین یونٹ کے اختیارات پیش کرتا ہے۔ دستیاب کنفیگریشنز میں گیس سے موصل ڈیزائن، ویکیوم سوئچنگ کے آپشنز، ٹرانسفارمر پروٹیکشن یونٹس، فیڈر یونٹس، میٹرنگ یونٹس، اور پروجیکٹ کی ضروریات کے مطابق اپنی مرضی کے مطابق کابینہ کے انتظامات شامل ہو سکتے ہیں۔

ایک قابل اعتماد سپلائر کو خریداروں کو عملی سوالات کے جوابات دینے میں مدد کرنی چاہیے، نہ کہ صرف ماڈل نمبر بھیجنا۔ کیا کابینہ بجلی کے کمرے میں فٹ کر سکتی ہے؟ کیا کنفیگریشن پروٹیکشن پلان سے مماثل ہے؟ کیا موصلیت کا ڈھانچہ ماحول کے لیے موزوں ہے؟ کیا ڈرائنگ اور تکنیکی دستاویزات پروجیکٹ کی منظوری کے لیے کافی واضح ہیں؟ یہ وہ سوالات ہیں جو رنگ مین یونٹ کی خریداری کی حتمی قیمت کو تشکیل دیتے ہیں۔

• درمیانے وولٹیج کی تقسیم کے منصوبے کی ترتیب کے لیے معاونت
• محدود جگہ کی تنصیبات کے لیے کومپیکٹ رنگ مین یونٹ کے اختیارات
• مختلف سنگل لائن ڈایاگرام کے لیے لچکدار فیڈر کے انتظامات
• وولٹیج، کرنٹ، تحفظ، اور کابینہ کی ترتیب کے لیے تکنیکی مواصلات
• افادیت، فیکٹریوں، تجارتی عمارتوں، اور بنیادی ڈھانچے کے منصوبوں کے حل

رنگ مین یونٹ کے انتخاب کے بارے میں اکثر پوچھے گئے سوالات

نتیجہ

کسی پروجیکٹ کے لیے بہترین رنگ مین یونٹ ہمیشہ سب سے سستا ماڈل یا سب سے پیچیدہ کنفیگریشن نہیں ہوتا ہے۔ یہ وہ یونٹ ہے جو نیٹ ورک کے ڈھانچے میں فٹ بیٹھتا ہے، آپریٹرز کی حفاظت کرتا ہے، بجلی کی قابل اعتماد تقسیم کو سپورٹ کرتا ہے، تنصیب کے ماحول سے میل کھاتا ہے، اور مستقبل میں ہونے والی تبدیلیوں کے لیے کافی لچک چھوڑتا ہے۔ خریداروں کے لیے، انتخاب کا عمل حقیقی پروجیکٹ کے حالات سے شروع ہونا چاہیے: وولٹیج، کرنٹ، فالٹ لیول، فیڈر کا انتظام، تحفظ کی ضروریات، کیبل لے آؤٹ، اور سائٹ کا ماحول۔

ایک اچھی طرح سے منتخب کردہ RMU درمیانے وولٹیج کی تقسیم کو محفوظ، زیادہ کمپیکٹ، اور انتظام کرنے میں آسان بنا سکتا ہے۔ ایک ناقص انتخاب منظوری میں تاخیر، تنصیب کے مسائل، دیکھ بھال کی دشواری، اور غیر ضروری آپریٹنگ خطرے کا باعث بن سکتا ہے۔ یہی وجہ ہے کہ آرڈر دینے سے پہلے انجینئرنگ کمیونیکیشن کی اہمیت ہوتی ہے۔
