تیل میں ڈوبے ہوئے ٹرانسفارمرجدید الیکٹریکل پاور ٹرانسمیشن اور ڈسٹری بیوشن سسٹم میں اہم کردار ادا کرتے ہیں۔ صنعتی پلانٹس سے لے کر قومی سب سٹیشن تک، تیل سے بھرے ٹرانسفارمرز کو ان کی اعلیٰ موصلیت کی کارکردگی، ٹھنڈک کی کارکردگی، وشوسنییتا، اور طویل خدمت زندگی کی وجہ سے بڑے پیمانے پر اپنایا جاتا ہے۔ اس جامع گائیڈ میں، ہم دریافت کرتے ہیں کہ تیل میں ڈوبا ہوا ٹرانسفارمر کیا ہے، یہ کیسے کام کرتا ہے، اس کی ساخت، تکنیکی خصوصیات، ٹھنڈک کے طریقے (ONAN/ONAF)، خشک قسم کے ٹرانسفارمرز کے فوائد، دیکھ بھال کے طریقے، اور صحیح مینوفیکچرر کا انتخاب کیسے کیا جائے۔لوگوپاور آئل ڈوبی ٹرانسفارمر سلوشنز۔

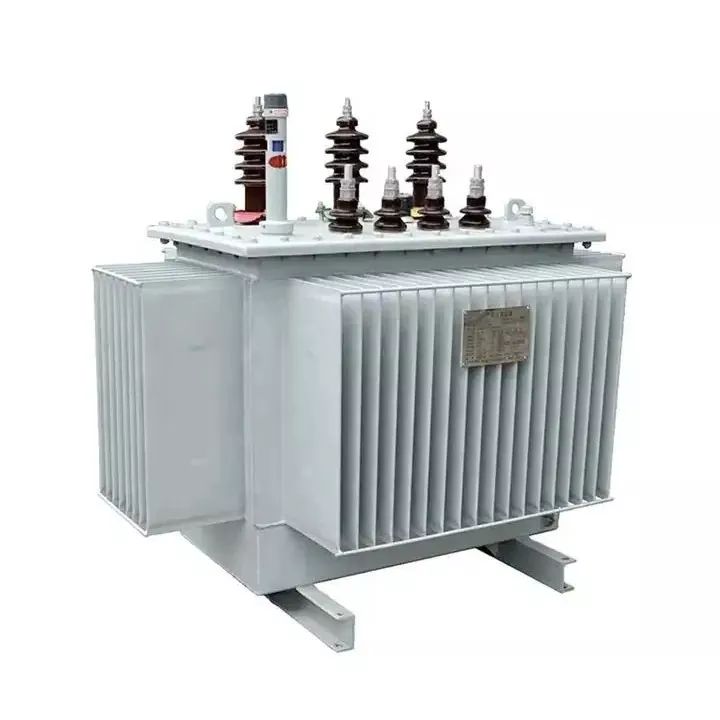

ایکتیل میں ڈوبا ہوا ٹرانسفارمرجسے تیل سے بھرا ہوا یا مائع ڈوبا ہوا ٹرانسفارمر بھی کہا جاتا ہے، پاور ٹرانسفارمر کی ایک قسم ہے جس میں کور اور وائنڈنگ معدنی تیل کی موصلیت میں ڈوب جاتے ہیں۔ ٹرانسفارمر تیل دو بنیادی کام کرتا ہے:
یہ ٹرانسفارمرز بڑے پیمانے پر درمیانے اور ہائی وولٹیج پاور ڈسٹری بیوشن نیٹ ورکس میں استعمال ہوتے ہیں، عام طور پر 10kV سے 220kV یا اس سے زیادہ تک، سسٹم کی ضروریات پر منحصر ہے۔
تیل میں ڈوبے ہوئے ٹرانسفارمر کا آپریٹنگ اصول برقی مقناطیسی انڈکشن پر مبنی ہے۔ جب متبادل کرنٹ بنیادی وائنڈنگ سے گزرتا ہے، تو یہ پرتدار سلکان سٹیل کور میں ایک مقناطیسی میدان بناتا ہے۔ یہ مقناطیسی بہاؤ ثانوی سمیٹ میں وولٹیج پیدا کرتا ہے۔
ٹرانسفارمر کے سائز اور درجہ بندی کے لحاظ سے تیل قدرتی طور پر یا زبردستی کولنگ سسٹم کے ذریعے گردش کرتا ہے۔
| جزو | فنکشن |
|---|---|
| کور | بہاؤ کے لیے مقناطیسی راستہ فراہم کرتا ہے۔ |
| ونڈنگز | پرائمری اور سیکنڈری وولٹیج کی تبدیلی |
| ٹرانسفارمر کا تیل | کولنگ اور موصلیت کا میڈیم |
| کنزرویٹر ٹینک | تیل کی توسیع کا کنٹرول |
| ریڈی ایٹر | گرمی کی کھپت |
| بخولز ریلے | گیس کے تحفظ کا نظام |
| چینجر کو تھپتھپائیں۔ | وولٹیج ریگولیشن |
کولنگ کے مناسب طریقہ کا انتخاب بہترین تھرمل کارکردگی کو یقینی بناتا ہے اور ٹرانسفارمر کی عمر میں توسیع کرتا ہے۔
جبکہ خشک قسم کے ٹرانسفارمرز اندرونی تنصیبات کے لیے موزوں ہیں، تیل میں ڈوبے ہوئے ٹرانسفارمرز آؤٹ ڈور سب اسٹیشنز اور بھاری صنعتی بوجھ کے لیے ترجیحی انتخاب ہیں۔
مینوفیکچررز پسند کرتے ہیں۔لوگاؤ پاوردنیا بھر میں متنوع ایپلی کیشنز کے لیے حسب ضرورت ٹرانسفارمر حل فراہم کرتا ہے۔
| پیرامیٹر | عام رینج |
|---|---|
| شرح شدہ صلاحیت | 30kVA - 250MVA |
| پرائمری وولٹیج | 6kV – 220kV |
| تعدد | 50Hz/60Hz |
| رکاوٹ | 4% - 10% |
| موصلیت کی کلاس | کلاس اے / کلاس او |
ایک قابل اعتماد سب اسٹیشن ٹرانسفارمر بنانے والے کے ساتھ شراکت بین الاقوامی معیارات اور طویل مدتی آپریشنل حفاظت کی تعمیل کو یقینی بناتی ہے۔
احتیاطی دیکھ بھال ناکامی کے خطرے کو نمایاں طور پر کم کرتی ہے اور سروس کی زندگی کو بڑھا دیتی ہے۔
عام طور پر مناسب دیکھ بھال کے ساتھ 20-30 سال۔
ہاں، معدنی تیل آتش گیر ہے، لیکن حفاظتی نظام اور مناسب تنصیب خطرات کو کم کرتی ہے۔
تیل میں ڈوبے ہوئے ٹرانسفارمر عام طور پر اعلیٰ ٹھنڈک کی وجہ سے بیرونی اور اعلیٰ صلاحیت والے ایپلی کیشنز کے لیے بہتر ہوتے ہیں۔
IEC 60076، ANSI/IEEE، اور GB معیارات۔
تیل میں ڈوبے ہوئے ٹرانسفارمرز عالمی بجلی کی تقسیم کے بنیادی ڈھانچے کی ریڑھ کی ہڈی بنے ہوئے ہیں۔ بہترین تھرمل مینجمنٹ، پائیداری، اور لاگت کی کارکردگی کے ساتھ، وہ مطالبہ کرنے والے ماحول میں متبادل ٹیکنالوجیز کو پیچھے چھوڑتے رہتے ہیں۔
اگر آپ بین الاقوامی سرٹیفیکیشنز اور اپنی مرضی کے مطابق انجینئرنگ سپورٹ کے ساتھ تیل میں ڈوبے ہوئے ٹرانسفارمر بنانے والے کو تلاش کر رہے ہیں،لوگاؤ پاورآپ کے پروجیکٹ کی ضروریات کے مطابق جدید حل پیش کرتا ہے۔ تفصیلی وضاحتیں اور مسابقتی کوٹیشنز کے لیے،ہم سے رابطہ کریںآج اور ہماری انجینئرنگ ٹیم کو آپ کی کامیابی کو طاقت بخشنے دیں۔
