A یورپایک قسم کا سب اسٹیشنایک کمپیکٹ ، منسلک بجلی کی تقسیم کا حل ہے جس میں وسیع پیمانے پر استعمال ہوتا ہے شہری ، صنعتی اور قابل تجدید توانائی کے منصوبے۔ حفاظت ، وشوسنییتا اور جگہ کے ساتھ ڈیزائن کیا گیا ہے استعداد کو ذہن میں رکھتے ہوئے ، یہ ہائی وولٹیج سوئچ گیئر ، ٹرانسفارمر ، اور کم وولٹیج کو مربوط کرتا ہے ایک ہی تیار شدہ یونٹ میں تقسیم کا سامان۔ اس گہرائی گائیڈ میں ، ہم دریافت کرتے ہیں ایک یورپی قسم کا سب اسٹیشن کیا ہے ، یہ کیسے کام کرتا ہے ، اس کے ساختی اجزاء ، فوائد ، درخواستیں ، اور اپنے منصوبے کے لئے صحیح حل کا انتخاب کیسے کریں۔
مشمولات کی جدول
- یورپی قسم کا سب اسٹیشن کیا ہے؟
- ایک یورپی قسم کا سب اسٹیشن کیسے کام کرتا ہے؟
- اہم اجزاء اور ڈھانچہ
- یورپی قسم کے سب اسٹیشن کی کلیدی خصوصیات
- روایتی سب اسٹیشنوں کے مقابلے میں فوائد
- عام ایپلی کیشنز اور استعمال کے معاملات
- یورپی قسم بمقابلہ امریکن ٹائپ سب اسٹیشن
- صحیح یورپی قسم کے سب اسٹیشن کا انتخاب کیسے کریں
- تنصیب اور بحالی کے تحفظات
- مستقبل کے رجحانات اور سمارٹ گرڈ انضمام
- اکثر پوچھے گئے سوالات (عمومی سوالنامہ)
1. یورپی قسم کا سب اسٹیشن کیا ہے؟

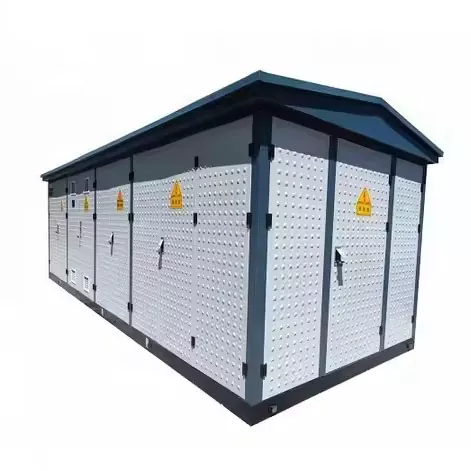

A یورپی قسم کا سب اسٹیشنایک مکمل طور پر منسلک ، تیار شدہ سب اسٹیشن ہے یورپی معیارات (جیسے آئی ای سی معیارات) کے مطابق ڈیزائن کیا گیا ہے۔ روایتی اوپن کے برعکس سب اسٹیشنوں ، اس قسم میں ایک دھات یا کنکریٹ کا دیوار شامل ہے جس میں تمام اہم ہیں الگ الگ حصوں میں برقی اجزاء۔
عام طور پر ، ایک یورپی قسم کا سب اسٹیشن مربوط ہوتا ہے:
- ہائی وولٹیج رنگ مین یونٹ (RMU)

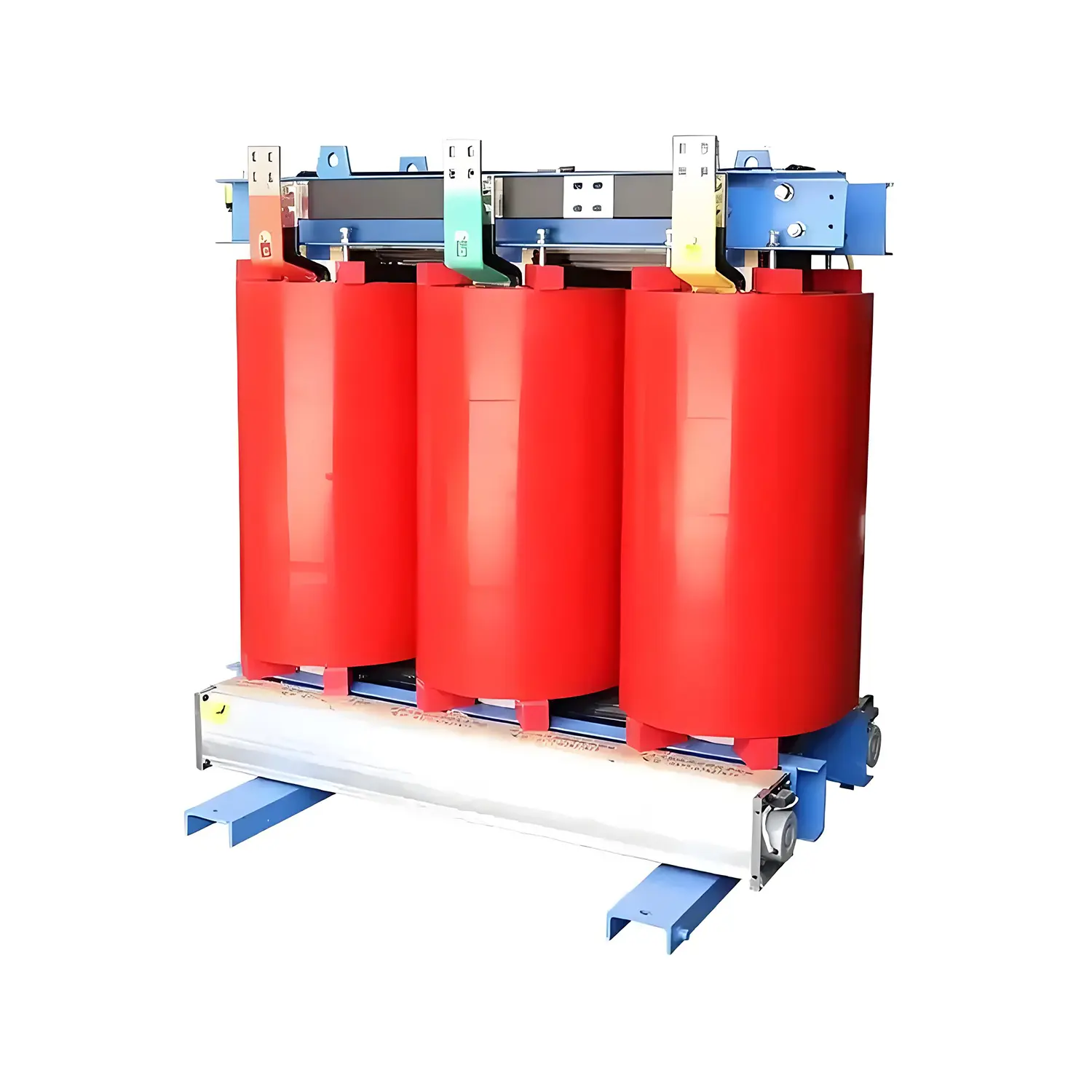

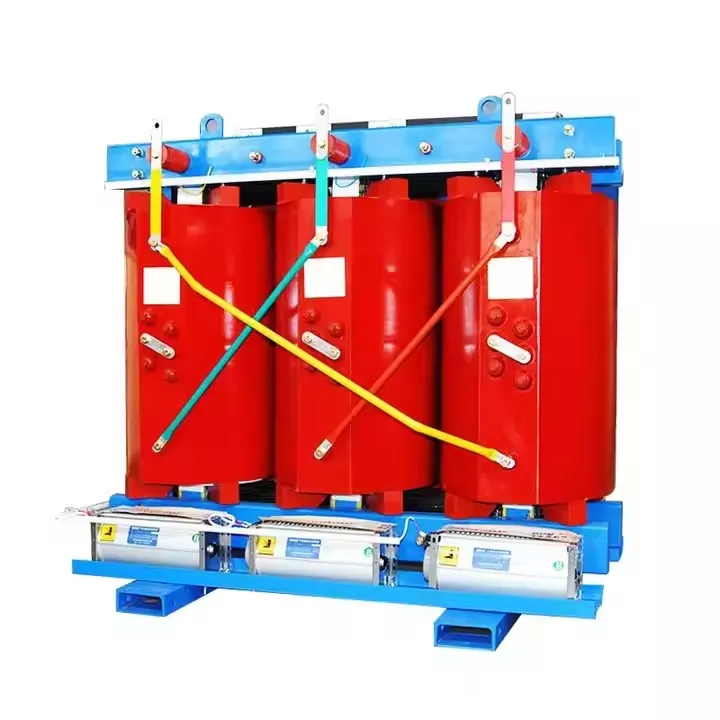

- تقسیم ٹرانسفارمر (تیل سے متاثر یا خشک قسم)
- کم وولٹیج سوئچ گیئر اور تقسیم پینل
ایک کمپیکٹ اور ماڈیولر ڈیزائن کو اپنانے سے ، یورپی قسم کا سب اسٹیشن مثالی ہے ایسی تنصیبات جہاں جگہ ، حفاظت اور جمالیات کے اہم عوامل ہیں ، جیسے شہر کے مراکز ، رہائشی علاقے ، اور صنعتی پارکس۔
2. ایک یورپی قسم کا سب اسٹیشن کیسے کام کرتا ہے؟
یورپی قسم کے سب اسٹیشن کا کام کرنے والا اصول موثر وولٹیج میں تبدیلی پر مبنی ہے اور محفوظ بجلی کی تقسیم۔ ہائی وولٹیج بجلی (عام طور پر 10KV ، 11KV ، 20KV ، یا 35KV) ہے RMU کے ذریعے سب اسٹیشن میں کھلایا گیا۔
آر ایم یو ٹرانسفارمر تک پہنچنے سے پہلے آنے والی طاقت کو کنٹرول ، حفاظت اور الگ کرتا ہے۔ ٹرانسفارمر پھر وولٹیج کو استعمال کے قابل کم وولٹیج کی سطح پر جاتا ہے ، عام طور پر 400V یا 690V ، جو کم وولٹیج سوئچ گیئر کے ذریعے اختتامی صارفین میں تقسیم کیا جاتا ہے۔
- ہائی وولٹیج پاور RMU ٹوکری میں داخل ہوتی ہے
- تحفظ اور سوئچنگ آپریشن حفاظت کو یقینی بناتے ہیں
- ٹرانسفارمر ہائی وولٹیج کو کم وولٹیج میں تبدیل کرتا ہے
- کم وولٹیج پینل بوجھ میں بجلی تقسیم کرتا ہے
ہر ٹوکری جسمانی طور پر الگ ہوجاتی ہے ، جس سے غلطی کے خطرے کو نمایاں طور پر کم کیا جاتا ہے آپریشنل حفاظت کو فروغ دینا اور بہتر کرنا۔
3. اہم اجزاء اور ساخت
ایک یورپی قسم کا سب اسٹیشن ایک معیاری کمپارٹمنٹل لے آؤٹ کی پیروی کرتا ہے۔ ذیل میں ایک آسان ہے اس کے داخلی ڈھانچے کا جائزہ:
| ٹوکری | مرکزی سامان | تقریب |
|---|---|---|
| ہائی وولٹیج ٹوکری | رنگ مین یونٹ (RMU) | سوئچنگ ، تحفظ ، اور تنہائی |
| ٹرانسفارمر ٹوکری | تیل یا خشک قسم کا ٹرانسفارمر | وولٹیج مرحلہ وار |
| کم وولٹیج ٹوکری | LV سوئچ گیئر | بجلی کی تقسیم اور کنٹرول |
یہ ماڈیولر ڈیزائن آسان تخصیص کی اجازت دیتا ہے اور بین الاقوامی کی تعمیل کو یقینی بناتا ہے حفاظت اور کارکردگی کے معیار۔
4. یورپی قسم کے سب اسٹیشن کی کلیدی خصوصیات
- مکمل طور پر منسلک اور کمپارٹلائزڈ ڈھانچہ
- آپریشنل حفاظت کی اعلی سطح
- خلائی بچت کی تنصیبات کے لئے کمپیکٹ فوٹ پرنٹ
- ماحولیاتی حالات کے خلاف سخت مزاحمت
- آئی ای سی اور یورپی معیارات کی تعمیل
یہ خصوصیات یورپی قسم کے سب اسٹیشن کو طویل مدتی طاقت کے لئے قابل اعتماد انتخاب بناتی ہیں تقسیم کے منصوبے۔
5. روایتی سب اسٹیشنوں کے مقابلے میں فوائد
روایتی کھلی یا نیم کھلی سب اسٹیشنوں کے مقابلے میں ، ایک یورپی قسم کا سب اسٹیشن پیش کرتا ہے اہم فوائد:
- منسلک ڈیزائن کی وجہ سے بہتر اہلکاروں کی حفاظت
- تنصیب کا وقت اور سول کام کم ہوا
- کم بحالی کی ضروریات
- شہری علاقوں کے لئے بصری ظاہری شکل میں بہتری
یہ فوائد کم لائف سائیکل لاگت اور اعلی آپریشنل وشوسنییتا میں ترجمہ کرتے ہیں۔
6. عام ایپلی کیشنز اور استعمال کے معاملات
یورپی قسم کے سب اسٹیشن مختلف شعبوں میں بڑے پیمانے پر استعمال ہوتے ہیں:
- شہری بجلی کی تقسیم کے نیٹ ورک
- صنعتی پودوں اور فیکٹریوں
- قابل تجدید توانائی کے منصوبے جیسے ہوا اور شمسی فارم
- تجارتی کمپلیکس اور ڈیٹا سینٹرز
- انفراسٹرکچر پروجیکٹس جن میں ریلوے اور ہوائی اڈے شامل ہیں
مزید تفصیلی مصنوعات کی وضاحتوں کے ل you ، آپ یورپی قسم کے سب اسٹیشن کے ذریعہ حوالہ دے سکتے ہیںلوگو.
7. یورپی قسم بمقابلہ امریکی قسم کا سب اسٹیشن
| پہلو | یورپی قسم کا سب اسٹیشن | امریکی قسم کا سب اسٹیشن |
|---|---|---|
| ساخت | کمپارٹلائزڈ | انٹیگریٹڈ ٹینک کی قسم |
| حفاظت کی سطح | بہت اونچا | اعتدال پسند |
| دیکھ بھال | آسان اور لچکدار | زیادہ پیچیدہ |
| درخواست | شہری اور صنعتی | دیہی اور افادیت پر مبنی |
8. صحیح یورپی قسم کے سب اسٹیشن کا انتخاب کیسے کریں
یورپی قسم کے سب اسٹیشن کا انتخاب کرتے وقت ، درج ذیل عوامل پر غور کریں:
- ریٹیڈ وولٹیج اور صلاحیت کی ضروریات
- تنصیب کا ماحول اور خلائی رکاوٹیں
- کولنگ کا طریقہ اور ٹرانسفارمر کی قسم
- مقامی معیارات کی تعمیل
- سپلائر کا تجربہ اور تکنیکی مدد
لوگاو جیسے تجربہ کار کارخانہ دار کے ساتھ کام کرنا اپنی مرضی کے مطابق حل کو یقینی بناتا ہے اور فروخت کے بعد قابل اعتماد خدمت۔
9. تنصیب اور بحالی کے تحفظات
یورپی قسم کے سب اسٹیشنوں کو آسان تنصیب اور کم دیکھ بھال کے لئے ڈیزائن کیا گیا ہے۔ زیادہ تر یونٹ فیکٹری سے آزمائشی اور سائٹ پر کنکشن کے ل ready تیار ہیں ، نمایاں طور پر کم کرتے ہیں کمیشننگ کا وقت۔
معمول کی بحالی میں عام طور پر بصری معائنہ ، صفائی اور وقتا فوقتا بجلی شامل ہوتی ہے طویل مدتی وشوسنییتا کو یقینی بنانے کے لئے جانچ۔
10. مستقبل کے رجحانات اور سمارٹ گرڈ انضمام
سمارٹ گرڈ کی تیز رفتار ترقی کے ساتھ ، یورپی قسم کے سب اسٹیشن تیزی سے ہورہے ہیں ذہین نگرانی اور آٹومیشن سسٹم سے لیس ہے۔ یہ ٹیکنالوجیز قابل بناتی ہیں ریئل ٹائم ڈیٹا اکٹھا کرنا ، ریموٹ کنٹرول ، اور پیش گوئی کی بحالی۔
جیسے جیسے توانائی کے نظام تیار ہوتے ہیں ، یورپی قسم کے سب اسٹیشن میں کلیدی کردار ادا کرتے رہیں گے عمارت لچکدار اور موثر پاور نیٹ ورک۔
اکثر پوچھے گئے سوالات (عمومی سوالنامہ)
Q1: کیا ایک یورپی قسم کا سب اسٹیشن بیرونی تنصیب کے لئے موزوں ہے؟
ہاں ، یہ انڈور اور آؤٹ ڈور دونوں ایپلی کیشنز کے لئے ڈیزائن کیا گیا ہے ، جس میں مضبوط دیواریں ہیں سخت ماحولیاتی حالات سے بچائیں۔
Q2: یورپی قسم کے سب اسٹیشن کس معیار پر عمل پیرا ہے؟
یہ عام طور پر آئی ای سی کے معیارات اور متعلقہ یورپی قواعد و ضوابط کی تعمیل کرتا ہے۔
Q3: کیا کسی یورپی قسم کے سب اسٹیشن کو اپنی مرضی کے مطابق بنایا جاسکتا ہے؟
بالکل لوگو جیسے مینوفیکچر منصوبے پر مبنی لچکدار ترتیب پیش کرتے ہیں ضروریات
نتیجہ
یہ سمجھنا کہ یورپی قسم کا سب اسٹیشن کیا ہے اور یہ کس طرح کام کرتا ہے بنانے کے لئے ضروری ہے بجلی کی تقسیم کے جدید منصوبوں میں باخبر فیصلے۔ اس کا کمپیکٹ ڈیزائن ، اعلی حفاظت سطح ، اور موافقت اس کو آج کے مطالبہ کرنے والے توانائی کے مناظر کے لئے ایک مثالی حل بناتی ہے۔
اگر آپ بجلی کی تقسیم کے منصوبے کی منصوبہ بندی کر رہے ہیں یا کسی قابل اعتماد یورپی قسم کی تلاش کر رہے ہیں سب اسٹیشن سپلائر ، لوگو پیشہ ورانہ حل کے ساتھ آپ کی مدد کے لئے تیار ہے۔ بلا جھجکہم سے رابطہ کریںآج اپنے منصوبے کی ضروریات پر تبادلہ خیال کرنے اور ماہر وصول کرنے کے لئے رہنمائی آپ کی ضروریات کے مطابق ہے۔
