سوئچ گیئر ہر جدید الیکٹریکل پاور سسٹم کی ریڑھ کی ہڈی ہے۔ پاور پلانٹ کے جنریٹر ٹرمینلز سے لے کر کمرشل بلڈنگ میں آخری ڈسٹری بیوشن پینل تک، سوئچ گیئر سوئچنگ، تحفظ، الگ تھلگ اور نگرانی کے ضروری کام انجام دیتا ہے جو بجلی کو محفوظ اور قابل اعتماد طریقے سے بہا رہا ہے۔ اس کے بغیر، نہ تو کنٹرولڈ آپریشن اور نہ ہی برقی نیٹ ورکس کا محفوظ فالٹ مینجمنٹ ممکن ہوگا۔
جیسے جیسے بجلی کی عالمی طلب میں اضافہ ہوتا ہے، بجلی کے نیٹ ورک زیادہ پیچیدہ ہوتے جاتے ہیں، اور قابل تجدید توانائی کے ذرائع کے انضمام میں تیزی آتی ہے، سوئچ گیئر پر رکھی گئی ضروریات تیزی سے تیار ہو رہی ہیں۔ اعلی شارٹ سرکٹ برداشت کرنے والی ریٹنگز، بہتر تحفظ کوآرڈینیشن، ڈیجیٹل مانیٹرنگ انٹیگریشن، اور زیادہ سخت ماحولیاتی کارکردگی کے معیارات دنیا بھر میں یوٹیلیٹیز، صنعتی آپریٹرز، اور انفراسٹرکچر ڈویلپرز کی طرف سے مانگی گئی وضاحتوں کو نئی شکل دے رہے ہیں۔
یہ وائٹ پیپر تمام وولٹیج کلاسز میں سوئچ گیئر ٹیکنالوجی کی مکمل جانچ فراہم کرتا ہے — کم وولٹیج کی تقسیم کے سوئچ گیئر سے درمیانے وولٹیج کے رنگ کے مین یونٹس اور ہائی وولٹیج دھات سے منسلک سوئچ گیئر تک۔ یہ ہر پروڈکٹ کے زمرے کے تحت انجینئرنگ کے اصولوں، کارکردگی کے کلیدی پیرامیٹرز اور معیارات کا احاطہ کرتا ہے جو تصریح، بنیادی ایپلیکیشن ڈومینز، اور ٹیکنالوجی کے انتخاب کے فیصلوں کی رہنمائی کے لیے ایک منظم حصولی طریقہ کار کو کنٹرول کرتے ہیں۔
Lugao Power Co., Ltd. مکمل سوئچ گیئر وولٹیج رینج کا چین میں مقیم ایک معروف مینوفیکچرر ہے، جو OEM صلاحیت، مضبوط کسٹم انجینئرنگ سپورٹ، اور وسیع عالمی برآمدی تجربے کے ساتھ IEC، ANSI، اور IEEE معیارات کی تصدیق شدہ مصنوعات پیش کرتا ہے۔ یہ دستاویز Lugao Power کے پروڈکٹ پورٹ فولیو، مینوفیکچرنگ کی صلاحیتوں اور مسابقتی پوزیشننگ کو بھی عالمی سوئچ گیئر پروجیکٹس کے لیے ایک قابل اعتماد سپلائی پارٹنر کے طور پر پیش کرتی ہے۔
عالمی سطح پر نصب بجلی کی پیداواری صلاحیت 2024 میں 9,000 GW سے تجاوز کر گئی اور تقریباً 3% سالانہ کی شرح سے بڑھ رہی ہے۔ اس صلاحیت کا ہر واٹ — چاہے کوئلہ، گیس، نیوکلیئر، ہائیڈرو، سولر، یا ہوا سے پیدا ہو — جنریٹر سے صارف تک کے سفر میں کئی بار سوئچ گیئر سسٹم سے گزرنا چاہیے۔ اس سوئچ گیئر کے بنیادی ڈھانچے کا قابل اعتماد، محفوظ آپریشن محض انجینئرنگ کا خیال نہیں ہے۔ یہ جدید معاشرے کے کام کے لیے ایک شرط ہے۔
بجلی تک رسائی، نیٹ ورک کی وشوسنییتا، اور بنیادی ڈھانچے کی توسیع کی رفتار اقتصادی مسابقت کے اہم عامل ہیں۔ سوئچ گیئر کی ناکامی کی وجہ سے بجلی کی بندش کی وجہ سے صنعتی معیشتوں کو سالانہ اربوں ڈالر کی پیداوار ضائع ہونے اور نقصان پہنچانے والے آلات کی لاگت آتی ہے۔ اس کے برعکس، اچھی طرح سے ڈیزائن کردہ، مناسب طریقے سے برقرار رکھنے والے سوئچ گیئر سسٹم اعلی دستیابی والے نیٹ ورکس کو فعال کرتے ہیں جو ہسپتال کے آپریشنز سے لے کر سیمی کنڈکٹر فیبریکیشن سے لے کر ڈیٹا سینٹر کی خدمات تک ہر چیز کو زیر کرتے ہیں۔
عالمی سوئچ گیئر مارکیٹ کی قیمت 2023 میں تقریباً USD 127 بلین تھی اور 2030 تک 6.8–7.9% کے CAGR سے بڑھنے کا تخمینہ ہے، جس کا تخمینہ 200–215 بلین USD تک پہنچ جائے گا۔ بنیادی ترقی کے ڈرائیوروں میں شامل ہیں:
| علاقہ | 2023 (USD B) | 2030F (USD B) | سی اے جی آر | پرائمری ڈرائیور |
| ایشیا پیسیفک | USD 52.4 | USD 87.6 | 7.6% | صنعت کاری |
| یورپ | USD 28.1 | USD 44.8 | 6.9% | گرڈ اپ گریڈ، SF₆ فیز آؤٹ |
| شمالی امریکہ | USD 24.6 | USD 39.4 | 7.0% | ایجنگ انفرا، آر ای بلڈ آؤٹ |
| مشرق وسطی اور افریقہ | USD 12.3 | USD 22.1 | 8.7% | برقی کاری |
| لاطینی امریکہ | USD 9.6 | USD 15.7 | 7.2% | گرڈ کی توسیع |
جدول 1 — خطے کے لحاظ سے عالمی سوئچ گیئر مارکیٹ، 2023–2030 (اشارہ)
اصطلاح "سوئچ گیئر" اجتماعی طور پر برقی منقطع سوئچز، فیوز، سرکٹ بریکرز، اور مربوط کنٹرول، تحفظ، میٹرنگ اور نگرانی کے آلات کے امتزاج سے مراد ہے جو ایک مربوط، مربوط نظام کے طور پر جمع ہوتے ہیں۔ سوئچ گیئر پاور سسٹمز میں برقی آلات کو کنٹرول، تحفظ اور الگ کرتا ہے۔ اور کنٹرول سکیمیں جو نیٹ ورک کو محفوظ رکھتی ہیں۔
ایک سوئچ گیئر اسمبلی جسمانی پیمانے پر ایک واحد کم وولٹیج ڈسٹری بیوشن بورڈ سے لے کر چند سو ملی میٹر دیوار کی جگہ پر، گیس سے موصل ہائی وولٹیج سب سٹیشن تک ہزاروں مربع میٹر پر محیط ہو سکتی ہے۔ پیمانے کی اس حد کے باوجود، تمام سوئچ گیئر بنیادی افعال کا ایک ہی سیٹ انجام دیتے ہیں۔
| فنکشن | تفصیل اور اہمیت |
| سوئچنگ | عام آپریٹنگ حالات میں برقی سرکٹس بنانا اور توڑنا۔ منصوبہ بند نیٹ ورک ری کنفیگریشنز، لوڈ ٹرانسفر، اور دیکھ بھال کے لیے سامان کی تنہائی کو قابل بناتا ہے۔ |
| تحفظ | غیر معمولی حالات کا پتہ لگانا (اوور کرینٹ، شارٹ سرکٹس، ارتھ فالٹس، وولٹیج گھومنے پھرنے) اور سامان کے نقصان کو محدود کرنے اور جھرن کی ناکامیوں کو روکنے کے لیے سرکٹ میں تیزی سے رکاوٹ شروع کرنا۔ |
| علیحدگی | ایک سرکٹ میں ثابت، نظر آنے والا، محفوظ برقی بریک بنانا، عملے کو غیر فعال آلات پر کام کرنے کے قابل بناتا ہے، بغیر انجانے میں دوبارہ توانائی پیدا کرنے کے خطرے کے۔ |
| پیمائش اور پیمائش | بلنگ، مانیٹرنگ، لوڈ مینجمنٹ، اور پاور کوالٹی اسسمنٹ کے لیے وولٹیج، کرنٹ، پاور، انرجی، پاور فیکٹر، اور ہارمونکس کی پیمائش کرنا۔ |
| نگرانی اور کنٹرول | سرکٹ کی حیثیت، الارم کے حالات، اور سامان کی صحت کی مقامی اور دور دراز کی نمائش فراہم کرنا؛ SCADA یا سب اسٹیشن آٹومیشن سسٹم کے ذریعے ریموٹ سوئچنگ آپریشنز کو فعال کرنا۔ |
جدول 2 - سوئچ گیئر کے پانچ بنیادی افعال
سوئچ گیئر کا سب سے اہم اور تکنیکی طور پر مطالبہ کرنے والا فنکشن فالٹ کرنٹ رکاوٹ ہے۔ جب پاور سسٹم میں شارٹ سرکٹ ہوتا ہے، تو فالٹ کرنٹ ملی سیکنڈ میں عام آپریٹنگ کرنٹ سے 10-50 گنا تک پہنچ سکتے ہیں۔ اگر تیزی سے مداخلت نہ کی گئی تو، یہ فالٹ کرنٹ کیبلز، ٹرانسفارمرز اور دیگر آلات کو تباہ کن تھرمل اور مکینیکل نقصان کا باعث بنیں گے۔
سرکٹ بریکر — ایک سوئچ گیئر اسمبلی میں رکاوٹ ڈالنے والا بنیادی آلہ — کو تیز ترتیب میں تین اعمال انجام دینے چاہئیں: خرابی کا پتہ لگائیں (متعلقہ تحفظ کے ریلے کے ذریعے)، برقی رابطوں کو الگ کریں، اور الگ کرنے والے رابطوں کے درمیان بننے والی قوس کو بجھا دیں۔ آرک ختم ہونے کا طریقہ کار مختلف سرکٹ بریکر ٹیکنالوجیز کے درمیان کلیدی فرق ہے اور باب 7 میں اس پر تفصیل سے بحث کی گئی ہے۔
سوئچ گیئر کی سب سے بنیادی درجہ بندی وولٹیج کی سطح سے ہے جس پر یہ کام کرتا ہے۔ وولٹیج کی سطح مطلوبہ موصلیت کی منظوری، قوس توانائی کی سطح، آلات کے طول و عرض، اور قابل اطلاق معیارات کا تعین کرتی ہے۔ انڈسٹری معیاری وولٹیج کی درجہ بندی یہ ہے:
| وولٹیج کلاس | وولٹیج کی حد | عام ایپلی کیشنز | بنیادی معیارات |
| کم وولٹیج (LV) | 1,000 V AC تک | عمارت کی تقسیم، موٹر کنٹرول، صنعتی پینل | IEC 61439, IEC 60947, UL 508A |
| میڈیم وولٹیج (MV) | 1 kV - 52 kV | بنیادی تقسیم، صنعتی فراہمی، RE منصوبے | IEC 62271-100/-200/-202 |
| ہائی وولٹیج (HV) | 52 kV – 800 kV | ٹرانسمیشن سب سٹیشنز، گرڈ انٹرکنکشنز | IEC 62271-100/-203, IEEE C37 |
| الٹرا ہائی وولٹیج (UHV) | 800 کے وی سے اوپر | لمبی دوری کی HVDC/HVAC ٹرانسمیشن ریڑھ کی ہڈی | IEC 62271 (خصوصی) |
جدول 3 — وولٹیج کی سطح کے لحاظ سے سوئچ گیئر کی درجہ بندی
نوٹ:"میڈیم وولٹیج" اور "ہائی وولٹیج" کی تعریفیں معیاری اداروں اور علاقائی کنونشنز کے درمیان مختلف ہوتی ہیں۔ IEC کی اصطلاح میں، HV 1 kV سے اوپر کے تمام وولٹیج کا احاطہ کرتا ہے، "ہائی وولٹیج" (1–52 kV، جسے بعض اوقات پریکٹیشنرز MV کہتے ہیں) اور 52 kV سے اوپر "ایکسٹرا ہائی وولٹیج" (EHV) کے درمیان مزید فرق کے ساتھ۔ یہ سفید کاغذ پریکٹیشنر کنونشن کا استعمال کرتا ہے: LV ≤1 kV; MV = 1–52 kV; HV = 52–800 kV۔
وولٹیج کی سطح سے آگے، سوئچ گیئر کو کئی دیگر اہم جہتوں کے ساتھ بھی درجہ بندی کیا جاتا ہے:
| طول و عرض | زمرہ جات |
| موصلیت کا میڈیم | ہوا سے موصل (AIS)، گیس سے موصل SF₆ (GIS)، ویکیوم، تیل (وراثت)، ٹھوس ڈائی الیکٹرک |
| انکلوژر کی قسم | دھات سے منسلک، دھاتی پوش، کیوبیکل کی قسم، کھلی قسم (بیرونی) |
| مداخلت کرنے والا میڈیم | ہوائی دھماکے، تیل، ویکیوم، SF₆، CO₂ / صاف ہوا (ابھرتی ہوئی) |
| انڈور/ آؤٹ ڈور | انڈور سوئچ گیئر (کنٹرولڈ ماحول)؛ آؤٹ ڈور سوئچ گیئر (موسم پروف تعمیر) |
| فکسڈ / واپس لینے کے قابل | فکسڈ ماونٹڈ سرکٹ بریکرز (کم لاگت، کم لچک) بمقابلہ واپس لینے کے قابل/ڈرا آؤٹ بریکرز (آسان دیکھ بھال، گرم تبدیلی) |
جدول 4 — اضافی سوئچ گیئر درجہ بندی کے طول و عرض
کم وولٹیج والا سوئچ گیئر 1,000 V AC (یا 1,500 V DC) تک سسٹم وولٹیج پر کام کرتا ہے، جو اختتامی صارفین کو بجلی کی تقسیم کے آخری مرحلے کا احاطہ کرتا ہے۔ LV سوئچ گیئر کسی بھی سوئچ گیئر کے زمرے میں یونٹ شمار کے لحاظ سے سب سے زیادہ ہے — لفظی طور پر دنیا بھر میں رہائشی، تجارتی اور صنعتی عمارتوں، ڈیٹا سینٹرز، ہسپتالوں اور مینوفیکچرنگ سہولیات میں اربوں یونٹ نصب ہیں۔ کم وولٹیج کی سطح کے باوجود، LV سوئچ گیئر آسان نہیں ہے۔ جدید LV سسٹمز کو بڑے فالٹ کرنٹ، پیچیدہ ہارمونک ماحول، منسلک بوجھ کی زیادہ کثافت، اور تیزی سے جدید ترین پاور کوالٹی اور توانائی کے انتظام کی ضروریات کا انتظام کرنا چاہیے۔
ایک کم وولٹیج سوئچ گیئر اور کنٹرول گیئر اسمبلی (LVSCA) جس کی وضاحت IEC 61439 کے ذریعے کی گئی ہے، عام طور پر درج ذیل فنکشنل اجزاء کو شامل کرتی ہے:

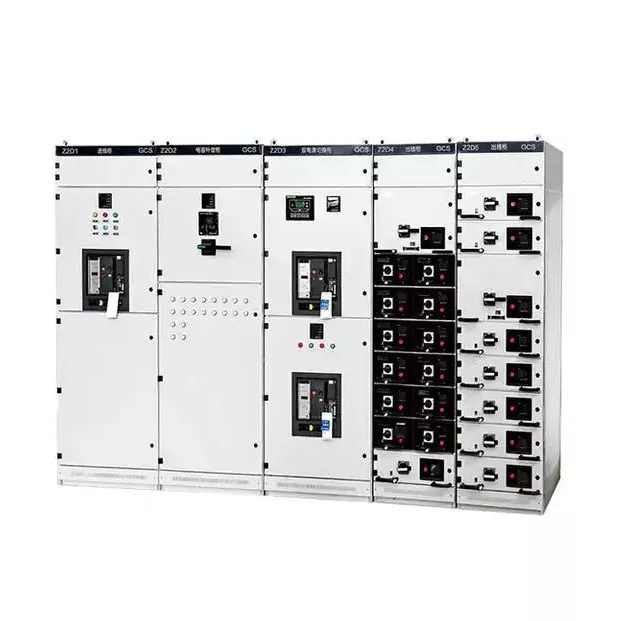

شکل 1 — کم وولٹیج مین ڈسٹری بیوشن سوئچ گیئر
IEC 61439 کم وولٹیج سوئچ گیئر اور کنٹرول گیئر اسمبلیز (LVSCAs) کی کئی اقسام کو ان کی تعمیر اور فعال خصوصیات کی بنیاد پر بیان کرتا ہے:
| پیرامیٹر | تفصیل اور عام اقدار |
| شرح شدہ وولٹیج (Ue) | اسمبلی کا آپریٹنگ وولٹیج۔ عام قدریں: 230/400 V، 400/690 V، 1,000 V۔ |
| شرح شدہ موجودہ (میں) | زیادہ سے زیادہ مسلسل کرنٹ اسمبلی درجہ حرارت کی حد سے تجاوز کیے بغیر لے جا سکتی ہے۔ رینج: 63 A سے 6,300 A۔ |
| شارٹ سرکٹ ودہشت (آئی سی ڈبلیو) | چوٹی اور مختصر وقت کرنٹ کا مقابلہ کرتا ہے۔ عام قدریں: 25 kA، 50 kA، 80 kA (1 s یا 3 s)۔ |
| توڑنے کی صلاحیت (ICU / Ics) | الٹیمیٹ (آئی سی یو) اور سروس (آئی سی ایس) سرکٹ بریکرز کی شارٹ سرکٹ توڑنے کی صلاحیت۔ تنصیب کے مقام پر زیادہ سے زیادہ ممکنہ فالٹ کرنٹ سے تجاوز کرنا چاہیے۔ |
| تحفظ کی ڈگری (IP) | اندرونی صنعتی کے لیے کم از کم IP3X؛ IP54 یا IP65 بیرونی یا سخت ماحول کے لیے فی IEC 60529۔ |
| اندرونی علیحدگی کی شکل | IEC 61439 فارم 1–4b فنکشنل یونٹس اور بس بارز کے درمیان علیحدگی کی وضاحت کرتا ہے۔ اعلی شکلیں حفاظت اور غلطی پر قابو پانے کو بہتر بناتی ہیں۔ |
جدول 5 — کلیدی LV سوئچ گیئر تکنیکی پیرامیٹرز
میڈیم وولٹیج سوئچ گیئر 1 kV سے 52 kV کی رینج میں کام کرتا ہے اور پاور ڈسٹری بیوشن نیٹ ورکس کے لیے بنیادی سوئچنگ اور تحفظ کی سطح کی نمائندگی کرتا ہے۔ یہ بلک ٹرانسمیشن سب سٹیشنوں کے ثانوی ٹرمینلز پر، بنیادی ڈسٹری بیوشن سب سٹیشنوں میں، بڑی صنعتی سہولیات میں، قابل تجدید توانائی کے پلانٹس کے کنکشن پوائنٹ پر، اور باکس قسم کے ٹرانسفارمر سب سٹیشنوں کے اندر پایا جاتا ہے۔ MV سوئچ گیئر فالٹ کلیئرنس کی رفتار، تحفظ کے انتخاب، اور تقسیم کے نیٹ ورک کی آپریشنل لچک کا تعین کرتا ہے۔
MV طبقہ کسی بھی سوئچ گیئر کیٹیگری کی سب سے اہم ٹیکنالوجی کی تبدیلی سے گزر رہا ہے، جو SF₆ گیس کے فیز آؤٹ، ڈیجیٹل تحفظ اور نگرانی کے انضمام، اور سمارٹ گرڈ آرکیٹیکچرز کے تقاضوں کے ذریعے کارفرما ہے۔

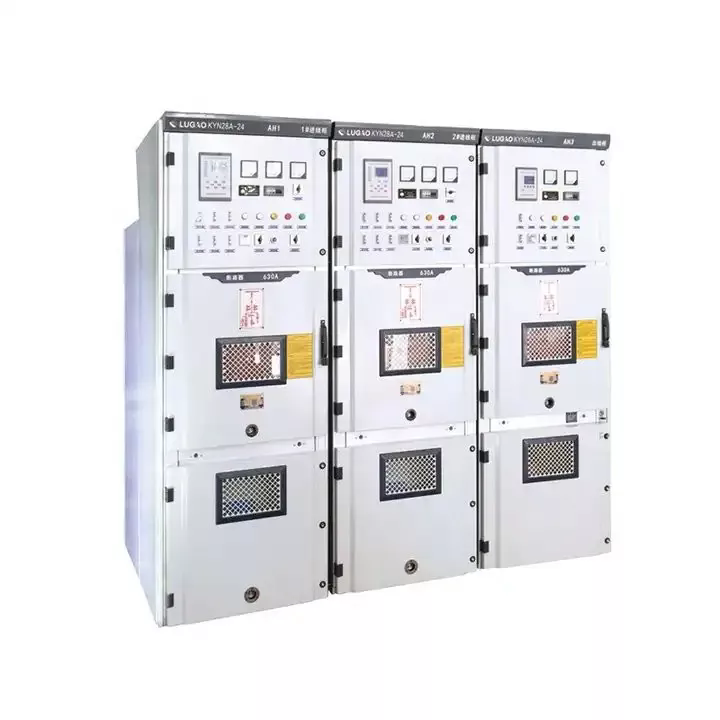

| تعمیراتی قسم | خصوصیات اور ایپلی کیشنز |
| دھات سے منسلک سوئچ گیئر | تمام زندہ پرزے زمینی دھاتی دیوار کے اندر بند ہیں، جس میں بس بار، سوئچنگ ڈیوائسز، اور کیبل کنکشنز کے لیے الگ الگ کمپارٹمنٹ ہیں۔ جدید انڈور MV تنصیبات کے لیے معیاری (IEC 62271-200)۔ |
| دھاتی پہنے ہوئے سوئچ گیئر | تمام زندہ حصوں اور کمپارٹمنٹس کے درمیان مکمل دھاتی رکاوٹوں کے ساتھ ایک ذیلی زمرہ۔ اندرونی فالٹ کنٹینمنٹ کی اعلی ترین سطح (IEC 62271-200 LSC2B)۔ |
| کیوبیکل قسم کا سوئچ گیئر | غیر آرک مزاحم کیوبیکل پینل لائن اپ میں جمع ہوتے ہیں۔ زیادہ اقتصادی لیکن کم آرک فالٹ کارکردگی کے ساتھ۔ |
| گیس سے موصل سوئچ گیئر (GIS) | تمام زندہ حصے سیل بند SF₆ سے بھرے یا متبادل گیس انکلوژرز میں بند ہیں۔ انتہائی کمپیکٹ، جگہ کی تنگی والی تنصیبات کے لیے موزوں ہے۔ |
| ہوا سے موصل سوئچ گیئر (AIS) | دھاتی دیواروں یا کھلے ڈھانچے کے اندر ہوا کی موصلیت کا استعمال کرتا ہے۔ بڑا نشان لیکن آسان اور سرمایہ کاری مؤثر۔ |
رنگ مین یونٹ (RMU) ایک کمپیکٹ، فیکٹری سے سیل شدہ MV سوئچ گیئر اسمبلی ہے جسے رنگ فیڈ ڈسٹری بیوشن نیٹ ورکس کے لیے ڈیزائن کیا گیا ہے - شہری اور مضافاتی MV کیبل سسٹمز کے لیے معیاری ٹوپولوجی۔ ایک RMU عام طور پر دو رِنگ فیڈر سوئچ پوزیشنز کے علاوہ ایک یا زیادہ ٹرانسفارمر فیڈر پوزیشنز پروٹیکشن ڈیوائسز کے ساتھ فراہم کرتا ہے۔

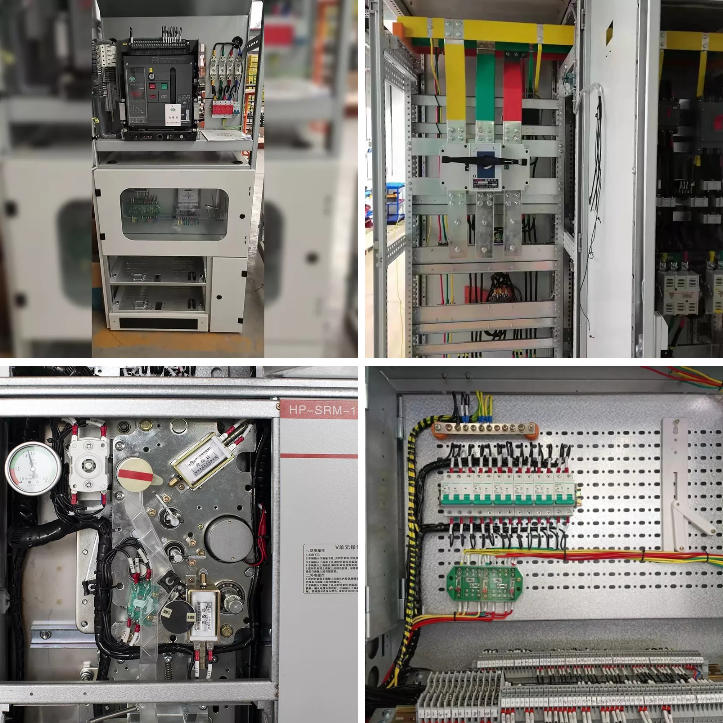

شکل 2 — رنگ مین یونٹ (RMU): ڈسٹری بیوشن نیٹ ورکس کے لیے کومپیکٹ MV سوئچ گیئر
RMUs دو بنیادی موصلیت کی مختلف حالتوں میں دستیاب ہیں:
| ٹیکنالوجی | آپریٹنگ اصول | کلیدی فوائد | حدود |
| ویکیوم سی بی | آرک ہائی ویکیوم انٹرپرٹر بوتل میں بجھا ہوا ہے۔ | لمبی زندگی (>10,000 آپریشن)، کوئی گیس نہیں، کمپیکٹ، کم دیکھ بھال | ≤52 kV تک محدود |
| SF₆ CB | گیس کا بہاؤ دباؤ والے چیمبر میں آرک کو بجھا دیتا ہے۔ | اعلی مداخلت کی صلاحیت، بہترین موصلیت، کمپیکٹ | اعلی GWP (~23,500)، ماحولیاتی خدشات، گیس کی نگرانی کی ضرورت ہے۔ |
| ایئر بلاسٹ سی بی | ہائی پریشر ہوا قوس کو بجھا دیتی ہے۔ | کوئی خطرناک گیس نہیں، بیرونی استعمال کے لیے موزوں ہے۔ | بڑے سائز، اعلی دیکھ بھال، بڑی حد تک متروک |
جدول 6 — MV سرکٹ بریکر ٹیکنالوجی کا موازنہ
| پیرامیٹر | عام رینج / اقدار |
| شرح شدہ وولٹیج | 3.6 kV، 7.2 kV، 12 kV، 17.5 kV، 24 kV، 36 kV، 40.5 kV، 52 kV |
| ریٹیڈ نارمل کرنٹ | 630 A, 1,250 A, 1,600 A, 2,000 A, 2,500 A, 3,150 A, 4,000 A |
| شارٹ سرکٹ بریک کرنٹ | 12.5 kA، 16 kA، 20 kA، 25 kA، 31.5 kA، 40 kA، 50 kA |
| مختصر وقت کا سامنا | ریٹیڈ شارٹ سرکٹ کرنٹ پر عام طور پر 1 s یا 3 s |
| لائٹننگ امپلس وسٹنڈ (LIWV) | 60 kV (7.2 kV کلاس) سے 250 kV (52 kV کلاس)، فی IEC 62271-1 |
| آپریٹنگ میکانزم | اسپرنگ چارجڈ موٹر (معیاری)؛ دستی یا سولینائڈ کے اختیارات |
| قابل اطلاق معیار | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
جدول 7 — MV سوئچ گیئر تکنیکی تفصیلات
ہائی وولٹیج سوئچ گیئر 52 kV سے اوپر کے سسٹم وولٹیج پر کام کرتا ہے، عام طور پر 72.5 kV، 145 kV، 245 kV، 420 kV، اور 550 kV کے وولٹیج کے ساتھ۔ یہ سامان بلک ٹرانسمیشن نیٹ ورک کے اہم سوئچنگ اور تحفظ کے بنیادی ڈھانچے کی تشکیل کرتا ہے - پاور سسٹم کا سب سے زیادہ توانائی والا درجہ، جو کہ جنریشن سینٹرز اور ریجنل لوڈ سینٹرز کے درمیان طویل فاصلے پر برقی توانائی کی بڑی مقدار کی نقل و حمل کے لیے ذمہ دار ہے۔
HV سوئچ گیئر کی ناکامی کے نتائج شدید ہیں: ایک بڑے 220 kV ٹرانسمیشن سب سٹیشن پر ایک ہی ناقص سرکٹ بریکر سینکڑوں میگا واٹ جنریشن یا لوڈ کو منقطع کر سکتا ہے۔ HV کی سطح پر فالٹ کرنٹ سے سامان کو پہنچنے والا نقصان تباہ کن اور مہنگا ہو سکتا ہے۔ یہ سیاق و سباق انتہائی ضروری کارکردگی اور جانچ کے سخت تقاضوں کی وضاحت کرتا ہے جو HV سوئچ گیئر کو پورا کرنا ضروری ہے۔
AIS ٹیکنالوجی میں، HV سوئچ گیئر کے اجزاء — سرکٹ بریکر، ڈس کنیکٹر، ارتھنگ سوئچز، انسٹرومنٹ ٹرانسفارمرز — کھلی ہوا کے ڈھانچے میں نصب کیے جاتے ہیں جو زندہ حصوں اور زمین کے درمیان ہوا کی موصلیت فراہم کرتے ہیں۔ AIS سب اسٹیشن دہائیوں سے ٹرانسمیشن لیول سوئچنگ کے لیے معیاری رہے ہیں اور سادگی، کم لاگت، اور دیکھ بھال اور معائنہ میں آسانی کی وجہ سے عالمی سطح پر عام ہیں۔
AIS سب سٹیشنوں کو حفاظتی کلیئرنس کو برقرار رکھنے کے لیے اہم زمینی رقبہ درکار ہوتا ہے۔ ایک عام 220 kV AIS سب اسٹیشن کے لیے 1–3 ہیکٹر درکار ہو سکتے ہیں، جس میں مراحل اور زمین کے درمیان کئی میٹر کی کلیئرنس ہوتی ہے۔
GIS ٹکنالوجی میں، تمام زندہ اجزاء سیل بند، SF₆-گیس سے بھرے بیلناکار ایلومینیم انکلوژرز کے اندر رکھے جاتے ہیں۔ SF₆ کی اعلیٰ ڈائی الیکٹرک خصوصیات فیز ٹو ارتھ اور فیز ٹو فیز کلیئرنس کو کافی حد تک کم کرنے کی اجازت دیتی ہیں، جس سے سب سٹیشن فوٹ پرنٹ سکڑ کر AIS کے مساوی رقبہ کے 10–15% تک پہنچ جاتا ہے۔
GIS کو خلائی پابندی والے ماحول میں ترجیح دی جاتی ہے جیسے کہ شہری زیر زمین سب سٹیشن، آف شور پلیٹ فارم، اونچائی والے مقامات، اور بہت زیادہ آلودہ صنعتی علاقوں۔
شکل 3 — ہائی وولٹیج گیس انسولیٹڈ سوئچ گیئر (GIS) ٹرانسمیشن سب سٹیشن
ہائبرڈ سوئچ گیئر ایک ہی کمپیکٹ SF₆ سے بھرے ماڈیول کے اندر متعدد بنیادی افعال (سرکٹ بریکر، ڈس کنیکٹر، ارتھ سوئچ، کرنٹ ٹرانسفارمر) کو مربوط کرتا ہے۔ یہ دونوں کے درمیان لاگت پر، AIS اور GIS کے درمیان انٹرمیڈیٹ فوٹ پرنٹ میں کمی پیش کرتا ہے۔ HGIS تیزی سے براؤن فیلڈ ایکسٹینشنز اور صلاحیت میں اضافے میں استعمال ہو رہا ہے جہاں مکمل GIS لاگت سے ممنوع ہے۔
SF₆ پفر قسم یا سیلف بلاسٹ سرکٹ بریکر غالب HV ٹیکنالوجی ہے۔ رابطہ جیومیٹری اور آرک کنٹرول میں بہتری آپریٹنگ انرجی کو کم کرتی ہے، جس سے بڑے ہائیڈرولک/نیومیٹک ایکچوایٹرز کی بجائے بہار سے چلنے والے قابل اعتماد میکانزم کو فعال کیا جاتا ہے۔ HV (CO₂/O₂ مرکب، ویکیوم انٹرپٹرس) کے لیے مرحلہ وار SF₆ متبادل ابھی بھی زیرِ تحقیق ہیں، 2026 تک محدود تجارتی تعیناتی کے ساتھ۔
| پیرامیٹر | Lugao HV سوئچ گیئر تفصیلات |
| وولٹیج کی حد | 3,600 V - 40,500 V (IEC 62271-1 وولٹیج کلاس کی تعریفوں کے مطابق) |
| ریٹیڈ نارمل کرنٹ | 4,000 A تک |
| شارٹ سرکٹ کا مقابلہ | 50 kA تک (1 s مختصر وقت کا سامنا) |
| انکلوژر کی قسم | مکمل طور پر موصل دھات سے منسلک کابینہ؛ انڈور اور آؤٹ ڈور کنفیگریشنز |
| موصلیت کا میڈیم | ہوا سے موصل (AIS) / ٹھوس موصل؛ SF₆ کنفیگریشن دستیاب ہے۔ |
| معیارات کی تعمیل | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37 سیریز |
| سرٹیفیکیشنز | عیسوی، آئی ایس او، سی سی سی؛ تیسری پارٹی کی قسم کا تجربہ کیا گیا۔ |
جدول 8 — Lugao Power HV سوئچ گیئر تکنیکی تفصیلات
جب سرکٹ بریکر کے رابطے بوجھ یا فالٹ کرنٹ کے تحت الگ ہوجاتے ہیں، تو برقی توانائی رابطوں کے درمیان پلازما آرک کو برقرار رکھتی ہے۔ درجہ حرارت 5,000-20,000 K تک پہنچ جاتا ہے، بجھنے تک مکمل فالٹ کرنٹ لے جاتا ہے۔ بریکر کی قوس بجھانے کی صلاحیت - قدرتی کرنٹ صفر پر مداخلت کرنے کی رفتار - زیادہ سے زیادہ مداخلت پذیر فالٹ کرنٹ (توڑنے کی صلاحیت) اور توانائی کی اجازت کا تعین کرتی ہے۔
مداخلت کرنے والا میڈیا، رابطہ جیومیٹری، اور آپریٹنگ میکانزم ڈیزائن بریکر کی کارکردگی اور دیکھ بھال کے تقاضوں کی وضاحت کرتا ہے۔
| درمیانہ | وولٹیج کی حد | بریکنگ پرفارمنس | ماحولیاتی اثرات | دیکھ بھال | رجحان |
| ویکیوم | LV - 52 kV | بہترین | کوئی نہیں۔ | بہت کم | بڑھتی ہوئی |
| SF₆ گیس | MV - HV | بہترین | GWP 23,500 ⚠ | کم (سیل شدہ) | ریگولیٹڈ ↓ |
| ایئر (ACB) | ایل وی | اچھا | کوئی نہیں۔ | اعتدال پسند | مستحکم |
| تیل (بلک) | MV (وراثت) | اچھا | آگ کا خطرہ | اعلی | میراث ↓ |
| CO₂ مرکب | MV–HV (dev) | ابھرتی ہوئی | GWP ~1 | ٹی بی ڈی | آر اینڈ ڈی فیز |
جدول 9 — سوئچ گیئر کیٹیگریز میں آرک کوینچنگ میڈیا کا موازنہ
EU F-گیس ریگولیشن (EU 2024/573) 2030 سے نئی MV تنصیبات کے لیے SF₆ کو مرحلہ وار ختم کر رہا ہے۔ دوسرے علاقے بھی اسی طرح کے اصول اپنا رہے ہیں۔ صنعت کے جوابات میں شامل ہیں:
⚠ پروکیورمنٹ نوٹ
20-30 سال کی زندگی کے منصوبوں کے لیے، SF₆ فری ٹیکنالوجی کی وضاحت کرنے سے متبادل کے ابتدائی اخراجات سے بچ جاتا ہے۔ Lugao Power کا ویکیوم اور ٹھوس موصلیت والا MV سوئچ گیئر ہم آہنگ، مستقبل کے ثبوت کے متبادل فراہم کرتا ہے۔ بہترین SF₆ فری حل کے لیے Lugao انجینئرنگ میں مشغول ہوں۔
| پیرامیٹر | تعریف اور اہمیت |
| شرح شدہ وولٹیج (Ur) | سب سے زیادہ سسٹم وولٹیج جس پر سوئچ گیئر مسلسل کام کر سکتا ہے۔ تنصیب کے وقت زیادہ سے زیادہ آپریٹنگ وولٹیج سے تجاوز کرنا ضروری ہے۔ |
| شرح شدہ شارٹ سرکٹ بریکنگ کرنٹ (ISc) | زیادہ سے زیادہ فالٹ کرنٹ بریکر قابل اعتماد طریقے سے مداخلت کر سکتا ہے۔ ممکنہ سسٹم فالٹ کرنٹ سے زیادہ ہونا چاہیے۔ |
| ریٹیڈ شارٹ ٹائم ویسٹنڈ (آئی سی ڈبلیو) | زیادہ سے زیادہ موجودہ سوئچ گیئر ساختی نقصان کے بغیر مقررہ وقت (1 s یا 3 s) تک لے جا سکتا ہے۔ |
| ریٹیڈ نارمل کرنٹ (Ir) | زیادہ سے زیادہ مسلسل لوڈ کرنٹ تھرمل حدود کے اندر، بوجھ میں اضافے کے مارجن کے ساتھ۔ |
| موصلیت کی سطح (LIWV / SIWV) | لائٹننگ امپلس وِدسٹنڈ اور سوئچنگ امپلس وِڈسٹنڈ وولٹیجز۔ اضافے کے تحفظ کے ساتھ ہم آہنگ ہونا ضروری ہے۔ |
| اندرونی قوس کی درجہ بندی (IAC) | IEC 62271-200 زمرے (A, B, AB) اندرونی آرک فالٹس کے محفوظ کنٹینمنٹ کی وضاحت کرتے ہیں۔ |
| سروس کے تسلسل کا نقصان (LSC) | IEC 62271-200 LSC1/LSC2/LSC2B زمرے اس بات کی وضاحت کرتے ہیں کہ کیا ملحقہ خلیجیں دیکھ بھال کے دوران متحرک رہتی ہیں۔ |
جدول 10 — اہم سوئچ گیئر تکنیکی پیرامیٹرز
| معیاری | جسم | دائرہ کار |
| IEC 62271-1 | آئی ای سی | HV سوئچ گیئر اور کنٹرول گیئر کے لیے عام وضاحتیں — تمام وولٹیج کلاسز۔ |
| IEC 62271-100 | آئی ای سی | AC سرکٹ بریکرز - بنیادی MV/HV CB معیار۔ |
| IEC 62271-200 | آئی ای سی | 1 kV–52 kV — MV اسمبلیوں کے لیے AC دھات سے منسلک سوئچ گیئر۔ |
| IEC 62271-203 | آئی ای سی | 52 kV - ٹرانسمیشن GIS کے لیے گیس سے موصل دھات سے منسلک سوئچ گیئر (GIS)۔ |
| IEC 61439-1/-2 | آئی ای سی | LV سوئچ گیئر اسمبلیاں - ڈیزائن کی تصدیق اور معمول کی جانچ۔ |
| ANSI/IEEE C37 سیریز | آئی ای ای ای | AC HV سرکٹ بریکرز (C37.04/06/09)، MV سوئچ گیئر (C37.20)، ٹیسٹنگ کا احاطہ کرتا ہے۔ |
| GB/T 3906 | ایس اے سی | 3.6–40.5 kV دھات سے منسلک سوئچ گیئر کے لیے چینی معیار۔ IEC 62271-200 کے برابر۔ |
| IEC 60947 سیریز | آئی ای سی | LV سوئچ گیئر اور کنٹرول گیئر - بریکرز، منقطع کرنے والوں، رابطہ کاروں کے لیے ڈیوائس کے معیارات۔ |
جدول 11 — سوئچ گیئر کے لیے کلیدی بین الاقوامی معیارات
| قدم | سرگرمی | کلیدی سوالات اور ڈیلیوریبل |
| 1 | سسٹم کا تجزیہ | شارٹ سرکٹ تجزیہ کا انعقاد/جائزہ لینا۔ ہر مقام پر زیادہ سے زیادہ ممکنہ فالٹ کرنٹ کا تعین کریں۔ |
| 2 | لوڈ اور وولٹیج کی تعریف | ریٹیڈ نارمل کرنٹ، سسٹم وولٹیج، وولٹیج ریگولیشن، اگر قابل اطلاق ہو تو OLTC کی ضروریات کی وضاحت کریں۔ |
| 3 | ٹیکنالوجی کا انتخاب | وولٹیج کلاس (LV/MV/HV)، مداخلت کرنے والا میڈیم (ویکیوم/SF₆/ایئر)، انکلوژر کی قسم (AIS/GIS/میٹل سے منسلک)، انڈور/آؤٹ ڈور کنفیگریشن کو منتخب کریں۔ |
| 4 | معیارات کی تعریف | قابل اطلاق معیارات کی شناخت کریں، RFQ میں مطلوبہ سرٹیفیکیشن (IEC، ANSI، CE، CCC، DNV، وغیرہ) کی وضاحت کریں۔ |
| 5 | پروٹیکشن کوآرڈینیشن | ریلے فنکشنز، ٹائم کرنٹ کوآرڈینیشن، کمیونیکیشن پروٹوکول (IEC 61850، Modbus، DNP3)، IAC/LSC ضروریات کی وضاحت کریں۔ |
| 6 | سائٹ کی شرائط | درجہ حرارت، اونچائی، نمی، آلودگی، سیسمک زون، انڈور/آؤٹ ڈور تنصیب کی وضاحت کریں۔ ڈیریٹنگ اور انکلوژر چشمی کا تعین کریں۔ |
| 7 | آر ایف کیو اور تشخیص | تکنیکی تفصیلات جاری کریں۔ بولیوں کا اندازہ کریں: تعمیل، قسم کے ٹیسٹ، ڈیلیوری، سپورٹ، TCO۔ |
جدول 12 — سات قدمی سوئچ گیئر کی تفصیلات اور حصولی کا عمل
| ویکیوم/ٹھوس موصل ایم وی سوئچ گیئر کا انتخاب کریں جب… | SF₆ GIS کا انتخاب کریں جب… |
| SF₆ ممنوع یا ریگولیٹڈ؛ مستقبل کا ثبوت، کم ماحولیاتی خطرہ؛ MV ≤ 40.5 kV; کم دیکھ بھال؛ اندرونی ترجیح | سائٹ کا علاقہ شدید طور پر محدود؛ وولٹیج>40.5 kV؛ انتہائی آلودہ بیرونی ماحول؛ توسیع کی بحالی کا وقفہ؛ hermetically مہربند کارکردگی |
جدول 13 — ٹیکنالوجی سلیکشن گائیڈ: ویکیوم/SI بمقابلہ SF₆ GIS
💡 کلیدی بصیرت
TCO تجزیہ: 20 سال کی سروس لائف کے دوران، SF₆ MV سوئچ گیئر کی کل دیکھ بھال اور زندگی کے اختتامی اخراجات ویکیوم/ٹھوس موصل متبادلات سے 15-25٪ (بشمول SF₆ ریکوری) سے زیادہ ہیں۔ وابستگی سے پہلے اس کی مقدار درست کرنے کی سختی سے سفارش کی جاتی ہے۔
Lugao Power Co., Ltd.الیکٹریکل سوئچ گیئر، پاور ٹرانسفارمرز، اور باکس ٹائپ ٹرانسفارمر سب سٹیشنز کا چین میں مقیم ایک معروف ماہر صنعت کار ہے۔ بجلی کی تقسیم کے آلات پر خصوصی توجہ کے ساتھ، Lugao نے پوری وولٹیج رینج میں گہری انجینئرنگ کی مہارت تیار کی ہے — کم وولٹیج کی تقسیم کے سوئچ گیئر سے لے کر ہائی وولٹیج دھات سے منسلک کیبینٹ تک — سرونگ یوٹیلیٹیز، EPC کنٹریکٹرز، صنعتی آپریٹرز، اور قابل تجدید توانائی کے پروجیکٹ ڈویلپرز عالمی مارکیٹ میں۔
مضبوط OEM صلاحیت، کثیر معیاری تعمیل، اور ایک انتہائی ذمہ دار تکنیکی معاون ٹیم کے ساتھ مل کر فیکٹری سے براہ راست فراہمی Lugao کو بین الاقوامی پروجیکٹس کے لیے ایک ترجیحی سپلائی پارٹنر بناتی ہے جن کے لیے معیار، تعمیل اور مسابقتی قیمتوں کی ضرورت ہوتی ہے۔

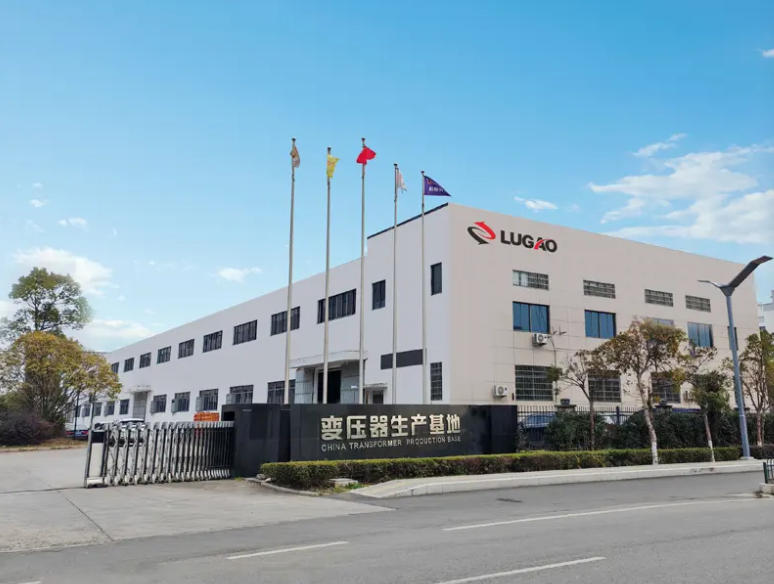

شکل 4 — Lugao Power Co., Ltd. مینوفیکچرنگ کی سہولت

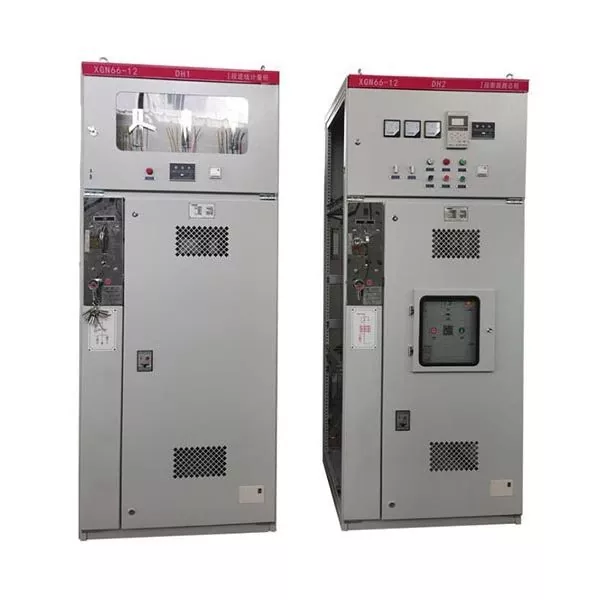

| پروڈکٹ | وولٹیج / موجودہ رینج | معیارات | سرٹیفیکیشنز |
| LV مین ڈسٹری بیوشن بورڈ (MDB) | 1,000 V / 6,300 A تک | IEC 61439-1/-2, GB | سی ای، آئی ایس او، سی سی سی |
| LV موٹر کنٹرول سینٹر (MCC) | 1,000 V / 4,000 A تک | IEC 61439-4, IEC 60947 | سی ای، آئی ایس او، سی سی سی |
| ایم وی میٹل سے منسلک سوئچ گیئر | 3.6 kV - 40.5 kV / 4,000 A تک | IEC 62271-200, GB/T 3906 | سی ای، آئی ایس او، سی سی سی، ٹائپ ٹیسٹ شدہ |
| رنگ مین یونٹ (RMU) | 12 kV - 40.5 kV | IEC 62271-200, IEC 62271-1 | سی ای، آئی ایس او، سی سی سی، ٹائپ ٹیسٹ شدہ |
| مکمل طور پر موصل دھات سے منسلک کابینہ | 12 kV - 40.5 kV / 4,000 A تک | IEC 62271-200 | عیسوی، آئی ایس او، ٹائپ ٹیسٹ شدہ |
| HV سوئچ گیئر | 3,600 V - 40,500 V / 4,000 A، 50 kA تک | IEC 62271-100/-1, ANSI C37 | سی ای، آئی ایس او، سی سی سی، ٹائپ ٹیسٹ شدہ |
| اپنی مرضی کے مطابق / OEM سوئچ گیئر | فی کسٹمر تفصیلات | IEC/ANSI/GB/BS (فی پروجیکٹ) | منصوبے کی ضرورت کے مطابق |
جدول 14 — Lugao پاور سوئچ گیئر پروڈکٹ پورٹ فولیو
Lugao Power کے مینوفیکچرنگ اور انجینئرنگ آپریشنز ISO 9001 سے تصدیق شدہ ہیں، جس میں کوالٹی مینجمنٹ سسٹم (QMS) پروڈکٹ کی وصولی کے تمام مراحل کا احاطہ کرتا ہے - مینوفیکچرنگ پروسیس کنٹرول، تیار شدہ مصنوعات کی جانچ، اور پوسٹ ڈیلیوری سپورٹ کے ذریعے آنے والے مواد کے معائنہ سے۔ QMS میں ڈیزائن کا جائزہ لینے کے لیے کنٹرول شدہ طریقہ کار، سپلائر کی اہلیت، کیلیبریٹڈ ٹیسٹ کے سازوسامان کا انتظام، نان کنفارمنس پروسیسنگ، اور اصلاحی کارروائی شامل ہے۔
قسم کی جانچ — جو کہ منظور شدہ تھرڈ پارٹی ہائی وولٹیج ٹیسٹنگ لیبارٹریز میں پروٹو ٹائپ یونٹس پر کی جاتی ہے — اس بات کی تصدیق کرتی ہے کہ ڈیزائن تمام مخصوص کارکردگی کی ضروریات کو پورا کرتا ہے۔ Lugao کی معیاری مصنوعات کی لائنیں قابل اطلاق IEC اور GB معیارات کے مطابق ٹائپ ٹیسٹ کی جاتی ہیں۔ تسلیم شدہ لیبارٹریز سے ٹائپ ٹیسٹ رپورٹس (بشمول KEMA, TÜV Rheinland, SGS, CPRI, اور CEPRI) پری کوالیفکیشن دستاویزات پیکج کے حصے کے طور پر جائزہ کے لیے دستیاب ہیں۔
MV سوئچ گیئر (IEC 62271-200) کے لیے قسم کے ٹیسٹ میں شامل ہیں:
| روٹین ٹیسٹ | معیاری / قبولیت کا معیار |
| پاور فریکوئنسی کا سامنا | 1 منٹ کے لیے درجہ بند موصلیت کی سطح پر لاگو وولٹیج - کوئی فلیش اوور یا خلل ڈالنے والا ڈسچارج نہیں |
| موصلیت مزاحمت | میگر ٹیسٹ 2.5 kV یا 5 kV DC پر؛ بیس لائن اور کم از کم قبولیت کی حد کے مقابلے میں نتیجہ |
| مکینیکل آپریشن ٹیسٹ | سرکٹ بریکر اور منقطع آپریٹنگ میکانزم سائیکل چلاتے ہیں؛ آپریٹنگ اوقات اور سفر کی پیمائش |
| انٹر لاکنگ تصدیق | تمام حفاظتی انٹرلاک (مکینیکل اور الیکٹریکل) کی توثیق کی گئی تاکہ سوئچنگ کے غلط سلسلے کو روکا جا سکے۔ |
| پروٹیکشن ریلے فنکشنل ٹیسٹ | ریلے کی ترتیبات کے خلاف جانچے گئے تمام ترتیب شدہ تحفظ کے افعال سفر کے اوقات تفصیلات کے مطابق تصدیق شدہ |
| وائرنگ اور کنٹرول سرکٹ چیک | تمام کنٹرول اور سیکنڈری وائرنگ کا تسلسل، قطبیت، اور موصلیت منظور شدہ ڈرائنگ کے خلاف تصدیق شدہ |
| بصری اور جہتی معائنہ | تمام اجزاء، لیبلنگ، بس بار کے نشانات، اور کنکشن منظور شدہ مینوفیکچرنگ ڈرائنگ کے خلاف تصدیق شدہ |
جدول 15 — سوئچ گیئر کے لیے Lugao پاور روٹین ٹیسٹ پروگرام
کوالٹی کمٹمنٹ
Lugao پاور سوئچ گیئر کی ہر کھیپ کے ساتھ ایک مکمل تکنیکی دستاویزات کا پیکج ہوتا ہے: تمام پیمائش شدہ اقدار اور قبولیت کے معیار کے ساتھ معمول کی جانچ کی رپورٹ، ٹیسٹ سرٹیفکیٹ کے حوالہ جات، مواد کے سرٹیفکیٹس، ٹیسٹ کے آلات کے لیے کیلیبریشن ریکارڈ، جہتی معائنہ کے ریکارڈ، اور بطور بلٹ ڈرائنگ۔ درخواست پر فریق ثالث کے معائنے اور مشاہدہ شدہ FAT کا اہتمام کیا جا سکتا ہے۔
