قابل اعتماد، تیز رفتار اور محفوظ بجلی کی تقسیم معاشی ترقی اور سماجی ترقی کے لیے ایک شرط ہے۔ پورے شہری بنیادی ڈھانچے، صنعتی سہولیات، قابل تجدید توانائی کے منصوبے، اور ہنگامی بجلی کی تعیناتی، انجینئرز اور پروجیکٹ ڈویلپرز تیزی سے تقسیم کے حل کا مطالبہ کرتے ہیں جو سول کنسٹرکشن ٹائم لائنز کو کم کرتے ہیں، پروجیکٹ کے کل خطرے کو کم کرتے ہیں، اور آپریشنل سیفٹی کی بلند ترین سطح کو برقرار رکھتے ہیں۔
باکس ٹائپ ٹرانسفارمر سب اسٹیشن — جسے کمپیکٹ سب اسٹیشن یا پہلے سے تیار شدہ سب اسٹیشن بھی کہا جاتا ہے — اس مطالبے کا جواب فیکٹری سے اسمبل شدہ، پہلے سے ٹیسٹ شدہ یونٹ کے ساتھ دیتا ہے جو درمیانے وولٹیج (MV) سوئچ گیئر، ایک ڈسٹری بیوشن ٹرانسفارمر، اور کم وولٹیج (LV) کی تقسیم کے ایک واحد موسمی ساز و سامان کے اندر ضم کرتا ہے۔ روایتی سب سٹیشن کی عمارتوں کی ضرورت کو ختم کرتے ہوئے، باکس سب سٹیشن کو ایک تیار سلیب پر نصب کیا جا سکتا ہے، اسے متحرک کیا جا سکتا ہے، اور روایتی طریقوں کے لیے مطلوبہ وقت کے کچھ حصے میں سروس میں رکھا جا سکتا ہے۔
Lugao Power Co., Ltd. باکس ٹائپ ٹرانسفارمر سب سٹیشنز میں چین میں مقیم ایک سرکردہ ماہر ہے، جو یورپی قسم (IEC معیاری) اور امریکی قسم (ANSI/IEEE معیاری) دونوں مصنوعات پیش کرتا ہے۔ کمپنی کا فیکٹری ڈائریکٹ ماڈل، کثیر معیاری تعمیل، اور مضبوط کسٹم انجینئرنگ کی قابلیت اسے دنیا بھر میں EPC ٹھیکیداروں، یوٹیلیٹیز، صنعتی ڈویلپرز، اور قابل تجدید توانائی کے پروجیکٹ مالکان کے لیے ایک قابل اعتماد OEM اور ہول سیل پارٹنر بناتی ہے۔
یہ وائٹ پیپر باکس قسم کے ٹرانسفارمر سب سٹیشنوں کا ایک جامع تکنیکی اور تجارتی تجزیہ فراہم کرتا ہے: مصنوعات کی درجہ بندی، انجینئرنگ کے اصول، کارکردگی کے معیارات، درخواست کی رہنمائی، معیارات کی تعمیل، اور حصولی کے فیصلے کا طریقہ کار۔ اس کا مقصد الیکٹریکل انجینئرز، پروجیکٹ مینیجرز، پروکیورمنٹ پروفیشنلز، اور تکنیکی فیصلہ سازوں کے لیے ایک حوالہ دستاویز کے طور پر ہے۔
صنعتی توسیع، شہری آبادی میں اضافے، الیکٹرک گاڑیوں کو اپنانے، اور قابل تجدید توانائی کے تقسیم شدہ ذرائع کے انضمام کی وجہ سے 2035 تک عالمی بجلی کی کھپت میں سالانہ 2.4–3.1 فیصد اضافہ متوقع ہے۔ روایتی سب سٹیشن کی تعمیر کے طریقے - جس میں مستقل سول ڈھانچے، توسیعی اجازت نامہ، اور بڑے تنصیب کے عملے کی ضرورت ہوتی ہے - جدید پراجیکٹ کی فراہمی کے ذریعہ مطلوبہ رفتار اور لچک کے ساتھ تیزی سے مطابقت نہیں رکھتے۔
دریں اثنا، افادیت اور ریگولیٹری اداروں سے حفاظت اور وشوسنییتا کی توقعات مسلسل بڑھ رہی ہیں۔ ماحولیاتی تحفظ کے ناکافی ہونے کی وجہ سے سازوسامان کی ناکامی، بے نقاب زندہ حصوں سے آرک فلیش کے واقعات، اور میراثی آلات سے تیل کی آلودگی جیسے واقعات یہ سب زیادہ مربوط، فیکٹری ٹیسٹ شدہ، اور منسلک تقسیمی فن تعمیر کی طرف منتقل ہو رہے ہیں۔
عالمی کمپیکٹ/باکس قسم کے سب سٹیشن مارکیٹ کی قیمت 2023 میں تقریباً USD 13.5 بلین تھی اور 2030 تک 7.2–8.5% کے CAGR سے بڑھنے کی توقع ہے۔ کلیدی ترقی کے ویکٹر میں شامل ہیں:
| علاقہ | 2023 ویلیو | 2030 کی پیشن گوئی | سی اے جی آر | کلیدی ڈرائیور |
|---|---|---|---|---|
| ایشیا پیسیفک | USD 5.4 B | USD 9.8 B | 8.9% | صنعت کاری، RE |
| یورپ | USD 3.1 B | USD 5.1 B | 7.4% | گرڈ جدید کاری |
| شمالی امریکہ | USD 2.6 B | USD 4.2 B | 7.1% | عمر رسیدہ انفرا متبادل |
| MEA اور لاطینی امریکہ | USD 2.4 B | USD 4.5 B | 9.4% | بجلی کے پروگرام |
ٹیبل 1 — گلوبل باکس ٹائپ سب سٹیشن مارکیٹ بذریعہ ریجن، 2023–2030
A باکس ٹائپ ٹرانسفارمر سب اسٹیشن(جسے کمپیکٹ سب اسٹیشن، پری فیبریکیٹڈ سب اسٹیشن، یا پیکج سب اسٹیشن بھی کہا جاتا ہے) ایک مکمل طور پر فیکٹری سے اسمبل شدہ، پہلے سے ٹیسٹ شدہ پاور ڈسٹری بیوشن یونٹ ہے جو ایک ہی ویدر پروف انکلوژر کے اندر تین فعال اجزاء کو مربوط کرتا ہے:
فیکٹری اسمبلی اس بات کو یقینی بناتی ہے کہ اندرونی کیبلنگ، بس بار کنکشن، حفاظتی ریلے سیٹنگز، اور انٹر کمپوننٹ انٹرفیس ڈیلیوری سے پہلے مکمل، ٹیسٹ اور تصدیق شدہ ہیں۔ سائٹ پر کام سول فاؤنڈیشن کی تیاری، MV/LV کیبل ختم کرنے، گراؤنڈ کرنے، اور توانائی پیدا کرنے تک کم کر دیا گیا ہے۔
باکس قسم کے سب اسٹیشنوں کو وسیع پیمانے پر دو ڈیزائن خاندانوں میں درجہ بندی کیا گیا ہے، جو مختلف انجینئرنگ روایات اور علاقائی معیارات کی ترجیحات کی عکاسی کرتے ہیں:
| طول و عرض | یورپی قسم | امریکی قسم |
|---|---|---|
| معیاری | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, C37 سیریز |
| ایم وی سوئچنگ | ویکیوم CB یا SF₆ سوئچ گیئر | فیوز + لوڈ بریک سوئچ (LBS) |
| ٹرانسفارمر | خشک قسم (ترجیحی) یا تیل میں ڈوبی ہوئی ہے۔ | تیل میں ڈوبا ہوا (معیاری) |
| ٹارگٹ ریجنز | یورپ، چین، مشرق وسطیٰ، ایشیا پیسیفک، افریقہ | شمالی امریکہ، لاطینی امریکہ، ایشیا اور افریقہ کے کچھ حصے |
جدول 2 — یورپی بمقابلہ امریکی قسم: اعلیٰ سطح کی درجہ بندی
یورپی قسم کا باکس سب اسٹیشن گرم ڈِپ جستی یا سٹینلیس سٹیل کے انکلوژر کے اندر ایک ماڈیولر تھری کمپارٹمنٹ لے آؤٹ کو اپناتا ہے۔ تین کمپارٹمنٹس — MV سوئچ گیئر، ٹرانسفارمر، اور LV ڈسٹری بیوشن — اندرونی تقسیم کی دیواروں کے ذریعے جسمانی طور پر الگ کیے گئے ہیں، جو آرک فالٹ کنٹینمنٹ فراہم کرتے ہیں اور ملحقہ حصوں کو توانائی بخشے بغیر دیکھ بھال کے لیے آزاد رسائی کو فعال کرتے ہیں۔

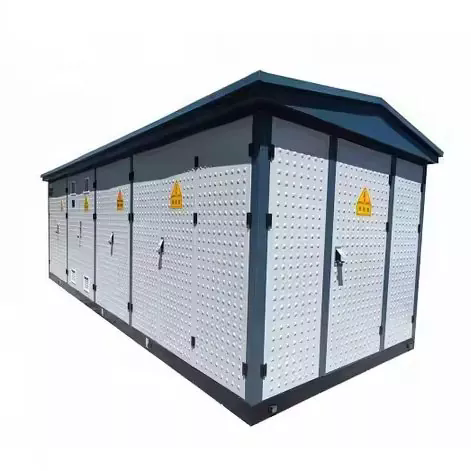

شکل 1 - یورپی قسم کا باکس سب اسٹیشن
MV کمپارٹمنٹ میں یا تو رنگ مین یونٹ (RMU) یا سپلائی ٹوپولوجی (ریڈیل یا رنگ فیڈر) پر منحصر انفرادی MV پینلز کو ایڈجسٹ کیا جاتا ہے۔ دو بنیادی سوئچ گیئر ٹیکنالوجیز استعمال کی جاتی ہیں:
| ٹیکنالوجی | تفصیل |
|---|---|
| ویکیوم سرکٹ بریکر (VCB) | ویکیوم انٹرپرٹر بوتل میں خرابی اور لوڈ کرنٹ کو روکتا ہے۔ اعلی برداشت (10,000+ آپریٹنگ سائیکل)، فاسٹ فالٹ کلیئرنس (<50 ms) پیش کرتا ہے، اور SF₆ فری ہے — ماحولیاتی ضوابط کے تحت تیزی سے ترجیح دی جاتی ہے۔ |
| SF₆ گیس سے موصل سوئچ گیئر (GIS) | قوس بجھانے اور موصلیت کے لیے سلفر ہیکسا فلورائیڈ گیس استعمال کرتا ہے۔ انتہائی کمپیکٹ اور انتہائی قابل اعتماد۔ نوٹ: SF₆ ایک طاقتور گرین ہاؤس گیس (GWP ~23,500) ہے اور اس کا استعمال EU اور دیگر جگہوں پر ماحولیاتی ضابطے کو سخت کرنے سے مشروط ہے۔ |
| رنگ مین یونٹ (RMU) | ایک فیکٹری سے بند، گیس سے موصل (SF₆ یا ویکیوم) سوئچنگ ڈیوائس جو دھات سے منسلک یونٹ میں لوڈ بریک سوئچز اور پروٹیکشن فیوز کو ملاتی ہے۔ رنگ فیڈر ڈسٹری بیوشن نیٹ ورکس کے لیے مثالی۔ |
MV سوئچ گیئر تمام مطلوبہ تحفظ کے افعال فراہم کرتا ہے: اوور کرنٹ (ANSI 51)، ارتھ فالٹ (ANSI 51N/67N)، اور تفریق تحفظ جہاں بیان کیا گیا ہے۔ IEC 62271-200 کی تعمیل اہلکاروں کے تحفظ کے لیے آرک فالٹ کی درجہ بندی (IAC - انٹرنل آرک کلاسیفائیڈ) کو یقینی بناتی ہے۔
یورپی قسم کے سب اسٹیشن کا ٹرانسفارمر بے عام طور پر کاسٹ رال ڈرائی ٹائپ ٹرانسفارمر (SCB سیریز) کو ایڈجسٹ کرتا ہے، حالانکہ تیل میں ڈوبی ہوئی اکائیاں بھی استعمال ہوتی ہیں۔ یوروپی قسم کے سب سٹیشنوں میں خشک قسم کی ترجیح شہری، تجارتی، اور انڈور-قریب تنصیبات کے لیے اہم فائر سیفٹی فوائد سے مطابقت رکھتی ہے۔ اہم خصوصیات:
LV کمپارٹمنٹ مین LV ڈسٹری بیوشن بورڈ رکھتا ہے جس میں مولڈ کیس سرکٹ بریکرز (MCCBs) یا اوپن ٹائپ ایئر سرکٹ بریکرز (ACBs) باہر جانے والے فیڈرز، انرجی میٹرنگ، پاور فیکٹر کریکشن کیپسیٹرز (اختیاری) اور ریموٹ مانیٹرنگ اور SCADA انٹیگریشن کے لیے انٹرفیس ہوتے ہیں۔ بس بار سسٹمز کو IEC 61439 کے مطابق مناسب شارٹ سرکٹ برداشت کرنے والی ریٹنگ کے ساتھ ریٹیڈ کرنٹ کے لیے سائز دیا گیا ہے۔
| پیرامیٹر | تفصیلات کی حد |
|---|---|
| شرح شدہ صلاحیت | 100 kVA - 2,500 kVA (معیاری)؛ 6,300 kVA خصوصی تک |
| ایم وی وولٹیج کلاس | 6 kV، 10 kV، 20 kV، 35 kV |
| ایل وی آؤٹ پٹ وولٹیج | 0.4 kV (3P+N)، حسب ضرورت دستیاب |
| MV سوئچنگ ڈیوائس | ویکیوم CB/SF₆ RMU/لوڈ بریک سوئچ |
| ٹرانسفارمر کی قسم | خشک قسم کا کاسٹ رال (ترجیحی) یا تیل میں ڈوبی ہوئی ہے۔ |
| شارٹ سرکٹ کی درجہ بندی | 16 kA / 20 kA / 25 kA (1 s) — فی IEC 62271 |
| پروٹیکشن کلاس | IP33D معیاری؛ IP44 / IP54 بہتر انکلوژر کے ساتھ |
| محیطی درجہ حرارت | -25 °C سے +40 °C معیاری؛ -40 °C آرکٹک ورژن دستیاب ہے۔ |
| اونچائی | 1,000 میٹر معیاری تک؛ 4,000 میٹر تک کے لیے ڈی ریٹیڈ ورژن |
| قابل اطلاق معیارات | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| اسمارٹ گرڈ انٹیگریشن | IEC 61850 مواصلاتی انٹرفیس دستیاب ہے۔ SCADA کے لیے تیار ہے۔ |
جدول 3 — یورپی ٹائپ باکس سب سٹیشن: اشارے تکنیکی تفصیلات
امریکن ٹائپ (جسے پیڈ ماونٹڈ یا لوپ فیڈ ٹرانسفارمر سب سٹیشن بھی کہا جاتا ہے) کو اس کی مثلث یا لکیری اندرونی ترتیب سے ممتاز کیا جاتا ہے، جس میں MV سوئچنگ کمپارٹمنٹ اور LV میٹرنگ/تقسیم کے حصے بالترتیب سامنے اور اطراف سے قابل رسائی ہیں، اور تیل میں ڈوبی ہوئی مرکزی ٹرانسفارمر۔ بیرونی دیوار عام طور پر ایک ہیوی گیج پینٹ شدہ سٹیل کیبنٹ ہے جس میں چھیڑ چھاڑ سے مزاحم، پیڈ لاک ایبل دروازے ہیں، جو کنکریٹ کے پیڈ پر زمینی سطح پر تنصیب کے لیے ڈیزائن کیے گئے ہیں۔

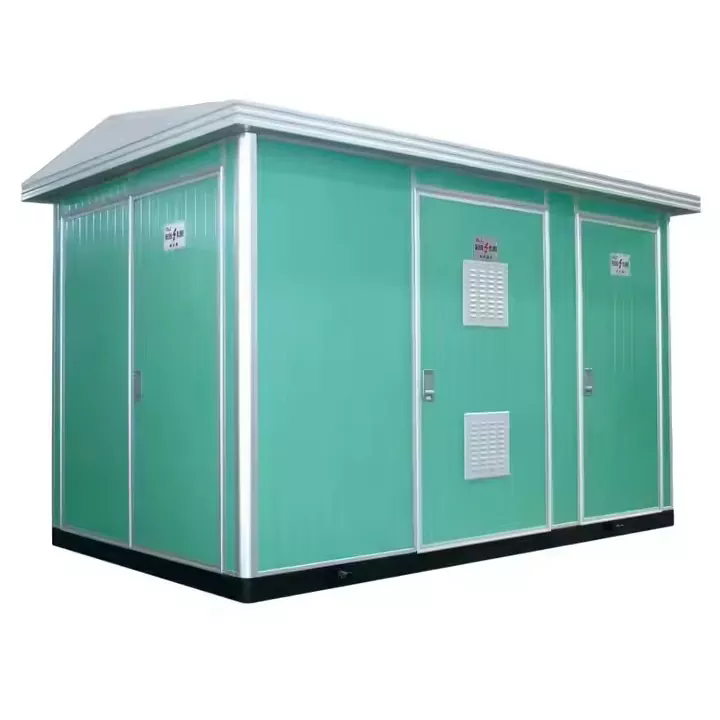

شکل 2 — امریکن ٹائپ باکس سب اسٹیشن
امریکی قسم یورپی قسم کے مقابلے میں ایک آسان، زیادہ اقتصادی MV سوئچنگ کنفیگریشن کا استعمال کرتی ہے۔ معیاری ترتیب پر مشتمل ہے:
یہ ترتیب سادگی، لاگت کی تاثیر، اور وشوسنییتا کا ایک زبردست امتزاج پیش کرتی ہے۔ پیچیدہ تحفظ والے الیکٹرانکس کی عدم موجودگی دیکھ بھال کے بوجھ اور مہارت کی خصوصی ضروریات کو کم کرتی ہے، جس سے یہ محدود تکنیکی افرادی قوت کے بنیادی ڈھانچے والے علاقوں میں ایپلی کیشنز کے لیے موزوں ہے۔
ایک امریکی قسم کے سب اسٹیشن میں ٹرانسفارمر ہمیشہ تیل میں ڈوبا ہوا، سیل بند (کنزرویٹر سے پاک) یونٹ ہوتا ہے۔ مکمل طور پر مہر بند ڈیزائن تیل میں نمی کے داخل ہونے سے روکتا ہے، جس سے موصلیت کے انحطاط کی بنیادی وجہ ختم ہوتی ہے۔ اہم خصوصیات:
امریکی قسم کے سب سٹیشن کا LV سیکشن نسبتاً آسان ہے، عام طور پر ایک مین بریکر یا فیوزڈ کنیکٹ، ایک انرجی میٹر ساکٹ، اور باہر جانے والے LV فیڈرز کے کنکشن پر مشتمل ہوتا ہے۔ مزید نفیس LV تقسیم (متعدد آؤٹ گوئنگ فیڈرز، پاور فیکٹر کریکشن، ریموٹ مانیٹرنگ) کو شامل کیا جا سکتا ہے لیکن معیاری کنفیگریشنز میں یہ کم عام ہے۔
| پیرامیٹر | تفصیلات کی حد |
|---|---|
| شرح شدہ صلاحیت | 75 kVA - 2,500 kVA (معیاری)؛ 3,750 kVA+ خصوصی ڈیزائن کے ساتھ |
| ایم وی وولٹیج کلاس | 5 kV، 15 kV، 25 kV، 35 kV (ANSI کلاس) |
| ایل وی آؤٹ پٹ وولٹیج | 120/240 V (سنگل فیز)، 208Y/120 V، 480Y/277 V، یا حسب ضرورت |
| MV سوئچنگ ڈیوائس | بے-او-نیٹ / موجودہ محدود فیوز + لوڈ بریک سوئچ |
| ٹرانسفارمر کی قسم | تیل میں ڈوبا ہوا، ہرمیٹک طور پر مہر بند (ONAN) |
| انکلوژر | ہیوی گیج سٹیل، پاؤڈر لیپت / پولیوریتھین پینٹ؛ چھیڑ چھاڑ کے خلاف مزاحم |
| پروٹیکشن کلاس | NEMA 3R معیاری (بارش اور سلیٹ مزاحم)؛ NEMA 4X اختیاری |
| ڈیڈ فرنٹ ڈیزائن | ہاں — ٹچ سیف MV کیبل ختم کرنے کے لیے کہنی کے کنیکٹر |
| قابل اطلاق معیارات | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| لوپ فیڈ | معیاری — دو آنے والی MV کیبل پوزیشنیں (لوپ فیڈ کے قابل) |
جدول 4 — امریکن ٹائپ باکس سب سٹیشن: اشارے تکنیکی تفصیلات
جب کہ دونوں مصنوعات کی قسمیں کمپیکٹ، پہلے سے تیار شدہ پاور ڈسٹری بیوشن کے بنیادی مقصد کو پورا کرتی ہیں، ان کے ڈیزائن کے فلسفے، تحفظ کی صلاحیت، لائف سائیکل لاگت پروفائلز، اور بہترین اطلاق کے ماحول میں کافی فرق ہے۔ نیچے دی گئی جدول ٹیکنالوجی کے انتخاب کے فیصلوں کی حمایت کے لیے ایک منظم موازنہ فراہم کرتی ہے۔
| کسوٹی | یورپی قسم | امریکی قسم |
|---|---|---|
| ایم وی پروٹیکشن | ریلے کے ساتھ مکمل سی بی تحفظ؛ اعلی غلطی امتیازی سلوک | فیوز پر مبنی؛ آسان، محدود فالٹ زون سلیکٹیوٹی |
| ٹرانسفارمر | خشک قسم کی ترجیح - آگ سے محفوظ، کم دیکھ بھال | تیل میں ڈوبی ہوئی — مضبوط، سرمایہ کاری مؤثر، ثابت |
| کیپٹل لاگت | زیادہ (15–30% پریمیم بمقابلہ امریکی) | کم — بجٹ کے محدود منصوبوں کے لیے اقتصادی |
| اسمارٹ گرڈ تیار ہے۔ | بہترین — IEC 61850، SCADA، ریموٹ کنٹرول | بنیادی - محدود مقامی ذہانت؛ اپ گریڈ کرنے کے قابل |
| فائر سیفٹی | بہترین (خشک قسم کا ٹرانسفارمر، F1 فائر کلاس) | اچھا - مہربند تیل ڈیزائن؛ آگ سے متعلق احتیاطی تدابیر کی ضرورت ہے |
| دیکھ بھال | بہت کم - خشک قسم کو تیل کی خدمت کی ضرورت نہیں ہے۔ | اعتدال پسند - وقتا فوقتا تیل کی حالت کی نگرانی |
| تنصیب | قدرے زیادہ پیچیدہ؛ ماہر کمیشننگ | سادہ، تیز — تقسیم شدہ تعیناتی کے لیے مثالی۔ |
| اوورلوڈ رواداری | اچھا (زبردستی ایئر کولنگ آپشن کے ساتھ) | بہترین - بڑے تیل کا تھرمل ماس |
| بنیادی معیار | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
جدول 5 — یورپی بمقابلہ امریکن ٹائپ باکس سب اسٹیشن: جامع موازنہ
کوئی بھی قسم عالمی طور پر برتر نہیں ہے۔ یورپی قسم ایک پریمیم قیمت پر زیادہ تحفظ کی ذہانت، فائر سیفٹی، اور سمارٹ گرڈ اسکیل ایبلٹی فراہم کرتی ہے، جو اسے شہری، تجارتی، اور ریگولیٹڈ ماحول کے لیے بہترین بناتی ہے۔ امریکی قسم صنعتی پارکوں، مضافاتی گرڈز، اور بجٹ کے لحاظ سے حساس منصوبوں کے لیے شاندار لاگت کی کارکردگی اور تعیناتی کی سادگی پیش کرتی ہے۔
انکلوژر اندرونی برقی آلات کے لیے دفاع کی پہلی لائن ہے اور طویل مدتی وشوسنییتا کے ایک اہم عنصر کی نمائندگی کرتا ہے۔ Lugao پاور باکس سب اسٹیشن مصنوعات کی قسم اور ماحولیاتی تفصیلات کے لحاظ سے درج ذیل تعمیراتی درجہ بندی کا استعمال کرتے ہیں:
| مواد کی قسم | تفصیل |
|---|---|
| ہاٹ ڈِپ جستی (HDG) اسٹیل | تمام معیاری اکائیوں کے لیے بیس لائن کی تعمیر۔ زنک کوٹنگ بہترین سنکنرن مزاحمت فراہم کرتا ہے؛ عام صنعتی اور شہری ماحول کے لیے موزوں۔ کم از کم زنک کی تہہ: 85 μm فی ISO 1461۔ |
| 304/316L سٹینلیس سٹیل | ساحلی، سمندری، کیمیائی، یا زیادہ نمی والے ایپلی کیشنز کے لیے مخصوص ہے۔ 316L گریڈ اعلیٰ کلورائد مزاحمت فراہم کرتا ہے۔ آف شور ونڈ پروجیکٹ سب اسٹیشنز کے لیے معیاری۔ |
| ایلومینیم کھوٹ انکلوژر | وزن کی پابندیوں یا ٹرانسپورٹ لاجسٹکس کی رکاوٹوں والی سائٹوں کے لیے ہلکا پھلکا آپشن۔ اینوڈائزڈ سطح کی تکمیل پینٹنگ کے بغیر سنکنرن مزاحمت فراہم کرتی ہے۔ |
| جی آر پی / ایف آر پی کمپوزٹ | شیشے سے تقویت یافتہ پولیمر آپشن ان ایپلی کیشنز کے لیے جن میں غیر مقناطیسی، غیر کنڈکٹیو انکلوژرز کی ضرورت ہوتی ہے (مثلاً، ایم آر آئی سویٹس، حساس الیکٹرانک ماحول)۔ |
ٹھوس ذرات اور پانی کے خلاف انکلوژر تحفظ کی تعریف IP کوڈ (IEC 60529) سے ہوتی ہے۔ Lugao کے معیاری اور بہتر تحفظ کی سطحیں ہیں:
| آئی پی کلاس | تحفظ کی سطح | عام درخواست |
|---|---|---|
| IP33D | دھول/بارش (15° سپرے) تحفظ | معیاری بیرونی تنصیب، عام آب و ہوا |
| IP44 | تمام سمتوں سے سپلیش پروف | ساحلی علاقے، اشنکٹبندیی زیادہ بارش والے علاقے |
| IP54 | دھول سے محفوظ + سپلیش پروف | دھول آلود صنعتی ماحول، صحرائی موسم |
| NEMA 3R | بارش اور ژالہ باری (ANSI/NEMA معیاری) | شمالی امریکہ / ANSI منصوبوں کے لئے امریکی قسم |
جدول 6 — Lugao Power کی طرف سے پیش کردہ انکلوژر IP/NEMA پروٹیکشن کلاسز
موصلیت کی قبل از وقت عمر کو روکنے اور درجہ حرارت کی درجہ حرارت کی حد کے اندر آپریشن کو یقینی بنانے کے لیے دیوار کے اندر موثر تھرمل انتظام ضروری ہے۔ Lugao سب سٹیشن ملازم:
قابل اطلاق بین الاقوامی اور قومی معیارات کے ساتھ تعمیل اختیاری نہیں ہے - یہ پروجیکٹ کی منظوریوں، یوٹیلیٹی انٹر کنکشن کے معاہدوں، انشورنس کوریج، اور طویل مدتی قانونی ذمہ داری کے تحفظ کی بنیاد ہے۔ Lugao Power مصنوعات یورپی اور امریکی دونوں قسم کی مصنوعات کے لیے قابل اطلاق معیارات کے مکمل میٹرکس کے مطابق ڈیزائن، تیار، اور جانچ کی جاتی ہیں۔
| معیاری | جسم | دائرہ کار |
|---|---|---|
| IEC 62271-202 | آئی ای سی | ہائی وولٹیج/کم وولٹیج پہلے سے تیار شدہ سب سٹیشنز - یورپی قسم کے لیے بنیادی ڈیزائن کا معیار۔ |
| IEC 60076-11 | آئی ای سی | خشک قسم کے پاور ٹرانسفارمرز — آگ کی کارکردگی، آب و ہوا/ماحولیاتی طبقے، موصلیت۔ |
| IEC 62271-1/-100/-200 | آئی ای سی | AC سوئچ گیئر کے لیے عام وضاحتیں؛ AC سرکٹ بریکر؛ AC دھات سے منسلک سوئچ گیئر۔ |
| IEC 61439-1/-2 | آئی ای سی | کم وولٹیج سوئچ گیئر اور کنٹرول گیئر اسمبلیز — LV ڈسٹری بیوشن بورڈ ڈیزائن اور ٹیسٹنگ۔ |
| ANSI/IEEE C57.12.26 | آئی ای ای ای | پیڈ ماونٹڈ تیل میں ڈوبے ہوئے، سنگل فیز ڈسٹری بیوشن ٹرانسفارمرز کے لیے تقاضے — امریکی قسم۔ |
| ANSI/IEEE C57.12.28 | آئی ای ای ای | پیڈ ماونٹڈ آلات کی انکلوژر سالمیت — ANSI مکینیکل کارکردگی اور سیکیورٹی۔ |
| GB/T 17467 | ایس اے سی | چینی قومی معیار برائے ہائی وولٹیج/کم وولٹیج پہلے سے تیار شدہ سب سٹیشن (IEC 62271-202 کے برابر)۔ |
| CE (LVD + EMC) | یورپی یونین | EU / EEA مارکیٹ میں رکھی گئی مصنوعات کے لیے لازمی۔ کم وولٹیج ہدایت اور EMC ہدایت کے ساتھ مطابقت کا مظاہرہ کرتا ہے۔ |
| CCC (3C) | سی این سی اے | چائنا لازمی سرٹیفیکیشن - چینی گھریلو مارکیٹ میں فروخت ہونے والی ریگولیٹڈ برقی مصنوعات کے لیے درکار ہے۔ |
جدول 7 — معیارات کی تعمیل میٹرکس: Lugao پاور باکس سب سٹیشن
بین الاقوامی پراجیکٹس کی خریداری کرتے وقت، ہمیشہ RFQ دستاویزات میں قابل اطلاق معیارات کی وضاحت کریں اور کسی تسلیم شدہ فریق ثالث لیبارٹری (مثلاً، KEMA, TÜV, SGS, CESI) سے قابل تصدیق قسم کے ٹیسٹ سرٹیفکیٹ درکار ہوں۔ Lugao Power تمام معیاری مصنوعات کی لائنوں کے لیے موجودہ قسم کی ٹیسٹ رپورٹس اور سرٹیفیکیشن دستاویزات کو برقرار رکھتا ہے اور معیاری ڈیلیوری دستاویزی پیکیج کے حصے کے طور پر کاپیاں فراہم کرتا ہے۔
باکس قسم کے ٹرانسفارمر سب سٹیشن ایپلی کیشنز کی نمایاں طور پر متنوع رینج میں تعینات ہیں۔ مندرجہ ذیل حصے پروڈکٹ کی قسم کے انتخاب، کلیدی انجینئرنگ کے تقاضوں، اور ہر ایک کے لیے Lugao کی متعلقہ صلاحیتوں کے بارے میں مخصوص رہنمائی کے ساتھ، بنیادی ایپلیکیشن کے حصوں کی پروفائل کرتے ہیں۔
میونسپل یوٹیلیٹیز اور شہری ڈسٹری بیوشن کمپنیاں شہر کے ماحول میں جہاں جگہ کی کمی اور جمالیاتی، شور اور حفاظت کے تقاضے سخت ہوتے ہیں وہاں حتمی 10-35 kV سے 0.4 kV کی تبدیلی فراہم کرنے کے لیے باکس سب اسٹیشنز کا استعمال کرتے ہیں۔ عام تعیناتی کے منظرناموں میں زیر زمین چیمبرز، اوپر کی کیوسک پوزیشنز، اور کثیر سطحی کار پارکس یا عمارت کے تہہ خانے شامل ہیں۔
صنعتی پارکس اور بڑے مینوفیکچرنگ کیمپس کے لیے قابل اعتماد، تیزی سے قابل استعمال بجلی کی تقسیم کے بنیادی ڈھانچے کی ضرورت ہوتی ہے جو متنوع بوجھ کو پورا کرنے کے قابل ہو — موٹر ڈرائیوز، پراسیس ہیٹنگ، کمپریسڈ ایئر، HVAC — زیادہ بوجھ کے عوامل کے ساتھ اور بجلی کے معیار کے تقاضوں کا مطالبہ کرتے ہیں۔
یوٹیلیٹی پیمانے پر سولر پی وی اور ونڈ انرجی کے منصوبوں کے لیے بڑی تعداد میں سٹیپ اپ سب سٹیشنز کی ضرورت ہوتی ہے (عام طور پر 0.69 kV انورٹر آؤٹ پٹ سے 10/35 kV کلیکٹر نیٹ ورک)۔ ان منصوبوں کی معاشیات اور نظام الاوقات سازوسامان کی لاگت اور تنصیب کی ٹائم لائن کے لیے انتہائی حساس ہیں - دونوں ایسے شعبے جہاں باکس سب سٹیشن روایتی سب سٹیشن کی تعمیر کے مقابلے میں فیصلہ کن فوائد پیش کرتے ہیں۔
بنیادی ڈھانچے کی ترقی - ہوائی اڈے، بندرگاہیں، میٹرو/ریل سسٹم، اسٹیڈیم، ڈیٹا سینٹرز، اور واٹر ٹریٹمنٹ پلانٹس - اچھی طرح سے طے شدہ دستیابی اور دیکھ بھال کی ضروریات کے ساتھ قابل اعتماد بنیادی بجلی کی تقسیم کی ضرورت ہے۔ باکس سب سٹیشن سائٹ ڈسٹری بیوشن نیٹ ورک کے اندر بنیادی ڈسٹری بیوشن پوائنٹس اور سیکنڈری سب سٹیشن کے طور پر کام کرتے ہیں۔
تعمیراتی پراجیکٹس، ڈیزاسٹر ریکوری آپریشنز، بڑے ایونٹس، اور فوجی تعیناتی سبھی کے لیے پورٹیبل، تیزی سے قابل استعمال پاور ڈسٹری بیوشن انفراسٹرکچر کی ضرورت ہوتی ہے۔ سکڈ ماونٹڈ یا ٹریلر ماونٹڈ باکس سب سٹیشن کم سے کم سائٹ کی تیاری کے ساتھ مکمل تقسیم کی صلاحیت فراہم کرتے ہیں۔
| قدم | سرگرمی | اہم سوالات اور تحفظات |
|---|---|---|
| 1 | لوڈ اور صلاحیت کی وضاحت کریں۔ | ٹوٹل بوجھ (kVA)، ڈیمانڈ فیکٹر، 15-20 سالوں میں بوجھ میں اضافے کا تخمینہ؟ چوٹی کی متوقع طلب پر 70-80% لوڈنگ کا سائز۔ |
| 2 | وولٹیج کی سطح کا تعین کریں۔ | دستیاب ایم وی سپلائی وولٹیج؟ LV تقسیم وولٹیج کی ضرورت ہے؟ کیا لوڈ کے استحکام کے لیے وولٹیج ریگولیشن (OLTC) کی ضرورت ہے؟ |
| 3 | سائٹ اور ماحولیات کا اندازہ لگائیں۔ | انڈور یا آؤٹ ڈور؟ محیط درجہ حرارت کی حد، اونچائی، نمی، آلودگی کی سطح (نمک، دھول، کیمیائی)؟ خلائی رکاوٹیں؟ |
| 4 | پروڈکٹ کی قسم منتخب کریں۔ | آگ کی حفاظت کی ترجیح → یورپی (خشک قسم)۔ بجٹ کی رکاوٹ / سادہ تحفظ → امریکی۔ اسمارٹ گرڈ / آٹومیشن → یورپی۔ |
| 5 | معیارات کی وضاحت کریں۔ | پروجیکٹ کے دائرہ اختیار کے لیے لازمی معیارات کی نشاندہی کریں۔ RFQ میں مطلوبہ سرٹیفیکیشن مارکس (IEC، ANSI، CE، CCC، وغیرہ) کی وضاحت کریں۔ |
| 6 | TCO کا اندازہ لگائیں۔ | ملکیت کی کل لاگت کا موازنہ کریں: کیپٹل لاگت + کیپٹلائزڈ بغیر لوڈ ہونے والے نقصانات + بڑے بوجھ کے نقصانات + سروس لائف پر دیکھ بھال کی لاگت۔ |
جدول 8 — چھ قدمی باکس سب اسٹیشن سلیکشن فریم ورک
| یورپی قسم کا انتخاب کریں اگر… | امریکی قسم کا انتخاب کریں اگر… |
|---|---|
| -انسٹالیشن انڈور، شہری، یا زیر قبضہ عمارتوں کے قریب ہے۔ -فائر سیفٹی کوڈز تیل سے بھرے سامان کو منع کرتے ہیں۔ -سمارٹ گرڈ / SCADA انضمام کی ضرورت ہے۔ -اعلی تحفظ کا امتیازی سلوک بیان کیا گیا ہے۔ -کم سے کم دیکھ بھال ایک ترجیح ہے۔ -سائٹ زیادہ نمی یا سنکنرن ماحول سے مشروط ہے۔ IEC پروجیکٹ کا دائرہ اختیار (یورپ، چین، مشرق وسطیٰ، افریقہ) |
- منصوبے کا بجٹ محدود ہے۔ - تیزی سے تعیناتی اہم ہے۔ -درخواست صنعتی، مضافاتی، یا دیہی بیرونی ہے۔ اوورلوڈ رواداری اہم ہے۔ - عام تجارتی تکنیکی ماہرین کے ذریعہ آسان آپریشن -لوپ فیڈ ایم وی نیٹ ورک ٹوپولوجی استعمال کی جاتی ہے۔ -ANSI/IEEE پروجیکٹ کا دائرہ اختیار (امریکہ، ایشیا کے حصے) |
جدول 9 — فوری انتخاب گائیڈ: یورپی بمقابلہ امریکی قسم
Lugao Power یا کسی بھی باکس سب اسٹیشن سپلائر کو کوٹیشن کی درخواست (RFQ) جاری کرتے وقت، درج ذیل تکنیکی ڈیٹا فراہم کیا جانا چاہیے یا درخواست کی جانی چاہیے:
Lugao Power Co., Ltd.پاور ٹرانسفارمرز اور باکس قسم کے ٹرانسفارمر سب سٹیشنوں کا چین میں مقیم ماہر مینوفیکچرر ہے، جو خصوصی طور پر گھریلو اور بین الاقوامی منڈیوں کے لیے بجلی کی تقسیم کے آلات کے ڈیزائن، انجینئرنگ اور فراہمی پر مرکوز ہے۔ کمپنی کی واحد مصنوعات کی توجہ تکنیکی صلاحیت اور مینوفیکچرنگ کے معیار کی مستقل مزاجی کی گہرائی کو قابل بناتی ہے جسے عام الیکٹریکل آلات فراہم کرنے والے نقل نہیں کر سکتے۔
Lugao بین الاقوامی برقی برانڈز کے لیے ایک OEM پارٹنر اور عالمی سطح پر EPC ٹھیکیداروں، یوٹیلیٹیز، اور صنعتی ڈویلپرز کو براہ راست ہول سیل سپلائر کے طور پر کام کرتا ہے۔ فیکٹری ڈائریکٹ سپلائی ڈسٹری بیوٹر کے مارجن کو ختم کرتی ہے اور صارفین کے لیے مستقل معیار، براہ راست انجینئرنگ تک رسائی اور قابل اعتماد ڈیلیوری کارکردگی کو یقینی بناتی ہے۔

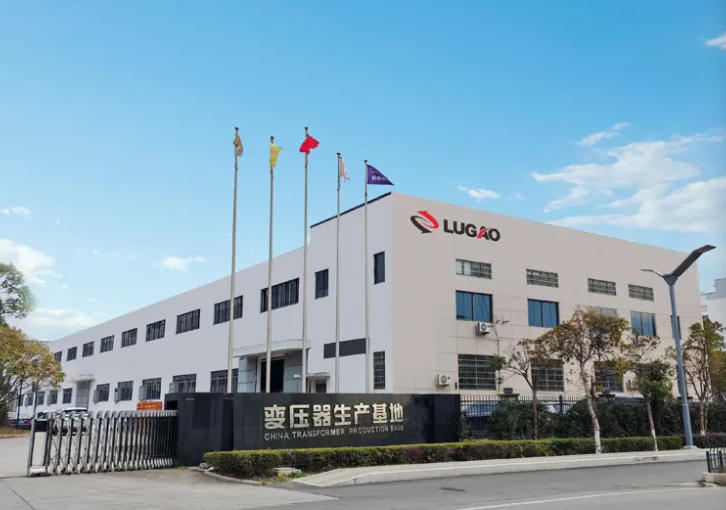

شکل 3 — Lugao Power Co., Ltd. مینوفیکچرنگ کی سہولت
| پروڈکٹ | مختلف حالتیں دستیاب ہیں۔ | صلاحیت کی حد |
|---|---|---|
| یورپی ٹائپ باکس سب سٹیشن | VCB / SF₆ RMU / LBS + خشک قسم یا آئل ٹرانسفارمر | 100 kVA - 6,300 kVA |
| امریکن ٹائپ باکس سب اسٹیشن | فیوز+LBS، لوپ فیڈ، پیڈ ماؤنٹ، تیل میں ڈوبا ہوا ٹرانسفارمر | 75 kVA – 3,750 kVA+ |
| خشک قسم کی تقسیم کا ٹرانسفارمر | SCB سیریز، کاسٹ رال، F1 فائر کلاس | 30 kVA - 10,000 kVA |
| تیل میں ڈوبا ہوا ٹرانسفارمر | S11/S13/S15 سیریز، ONAN/ONAF/OFAF | 30 kVA - 50,000 kVA |
| اپنی مرضی کے مطابق / OEM سب اسٹیشنز | مکمل انجینئرنگ سروس، حسب ضرورت طول و عرض اور درجہ بندی | منصوبے کی تفصیلات کے مطابق |
جدول 10 — Lugao پاور پروڈکٹ پورٹ فولیو کا جائزہ
| فائدہ | تفصیل |
|---|---|
| خصوصی فوکس | Lugao میں انجینئرنگ کا ہر وسیلہ، ٹیسٹ کی سہولت، اور مینوفیکچرنگ کا عمل ٹرانسفارمر اور سب اسٹیشن پروڈکٹس کے لیے وقف ہے۔ غیر متعلقہ پروڈکٹ لائنوں میں مہارت کی کوئی کمی نہیں۔ |
| کثیر معیاری تعمیل | IEC، ANSI/IEEE، GB، CE، اور CCC سے تصدیق شدہ پروڈکٹس — ری انجینئرنگ کے بغیر دنیا بھر میں عملی طور پر کسی بھی پروجیکٹ کے دائرہ اختیار میں تعیناتی کو قابل بناتے ہیں۔ |
| کسٹم انجینئرنگ | اندرون خانہ ڈیزائن ٹیم مکمل حسب ضرورت فراہم کرتی ہے: غیر معیاری وولٹیجز، غیر معمولی صلاحیتیں، خصوصی انکلوژر مواد، انتہائی موسمی ڈیزائن، اور سمارٹ گرڈ انضمام۔ |
| فیکٹری براہ راست قیمتوں کا تعین | ڈسٹری بیوٹر مارجن کو ختم کرنے سے ڈسٹری بیوشن نیٹ ورکس کے ذریعے خریدی گئی مساوی مصنوعات کے مقابلے میں 15-25% ساختی لاگت کا فائدہ ہوتا ہے۔ |
| ثابت قابل اعتماد | مسلسل مکمل بوجھ، زیادہ نمی، زیادہ درجہ حرارت، نمکین دھند، اور صحرائی دھول کے حالات میں انجنیئر اور تصدیق شدہ مصنوعات۔ |
| OEM شراکت داری | مکمل OEM صلاحیت بشمول کسٹم نیم پلیٹ، دستاویزات، اور بین الاقوامی برانڈ کے صارفین کے لیے پیکیجنگ جن کو وائٹ لیبل کی فراہمی کی ضرورت ہوتی ہے۔ |
Lugao Power ایشیا پیسیفک، مشرق وسطیٰ، افریقہ، یورپ اور امریکہ کے پراجیکٹس کو باکس سب سٹیشنز اور پاور ٹرانسفارمرز برآمد کرتا ہے۔ کمپنی کا ملٹی اسٹینڈرڈ کمپلائنس پورٹ فولیو اور بین الاقوامی لاجسٹکس، کسٹم دستاویزات، اور مقامی یوٹیلیٹی منظوری کے تقاضوں کا تجربہ اسے سرحد پار پروجیکٹ کی فراہمی کے لیے ایک قابل اعتماد پارٹنر بناتا ہے۔
Lugao Power کے مینوفیکچرنگ اور انجینئرنگ آپریشنز ISO 9001 اصولوں کے ساتھ منسلک کوالٹی مینجمنٹ سسٹم (QMS) کے ذریعے چلائے جاتے ہیں، جس میں ڈیلیوری اور بعد از فروخت سپورٹ کے ذریعے مواد کی خریداری سے لے کر مکمل پروڈکٹ لائف سائیکل کا احاطہ کیا جاتا ہے۔ QMS میں مینوفیکچرنگ کے تمام اہم عمل، سپلائر کی اہلیت، عمل کے اندر معائنہ، غیر موافقت کا انتظام، اور جانچ کے آلات کی دیکھ بھال کے لیے دستاویزی کنٹرول کے طریقہ کار شامل ہیں۔
ہر Lugao باکس سب اسٹیشن ڈیلیوری سے پہلے ایک جامع معمول کے ٹیسٹ پروگرام سے گزرتا ہے، بشمول:
| ٹیسٹ | معیاری / قبولیت کا معیار |
|---|---|
| MV ڈائی الیکٹرک (AC برداشت کرنے والا) | IEC 62271-1 / ANSI C37: 1 منٹ کے لیے درجہ بند موصلیت کی سطح پر لاگو کیا گیا - کوئی فلیش اوور نہیں |
| LV پاور فریکوئنسی کا مقابلہ | IEC 61439-1: لاگو فی ریٹیڈ موصلیت کی سطح - کوئی فلیش اوور نہیں۔ |
| ٹرانسفارمر روٹین ٹیسٹ | IEC 60076-1: سمیٹنے کی مزاحمت، وولٹیج کا تناسب، شارٹ سرکٹ مائبادی، بغیر بوجھ کا نقصان، بوجھ کا نقصان |
| موصلیت مزاحمت | فی IEC 60076 / IEC 62271 — مزاحمت کی پیمائش 2,500 V DC؛ فیکٹری بیس لائن کے مقابلے میں |
| پروٹیکشن ریلے فنکشنل ٹیسٹ | تمام حفاظتی افعال ریلے کوآرڈینیشن سیٹنگز کے خلاف جانچے گئے۔ سفر کے وقت کی تصدیق |
| انٹر لاکنگ فنکشن ٹیسٹ | تمام مکینیکل اور الیکٹریکل انٹرلاکس کی توثیق کی گئی تاکہ سوئچنگ کے غلط سلسلے کو روکا جا سکے۔ |
| بصری اور جہتی معائنہ | تمام اجزاء، لیبل، کیبل کے نشانات، اور کنکشن منظور شدہ ڈرائنگ کے خلاف تصدیق شدہ |
| تیل کا نمونہ (تیل میں ڈوبی اکائیاں) | IEC 60296: ڈائی الیکٹرک طاقت، نمی کا مواد، اور تیزابیت کا تجربہ اور تصدیق شدہ |
جدول 11 — Lugao باکس سب سٹیشنوں کے لیے روٹین ٹیسٹ پروگرام
اہم آرڈرز کے لیے یا گاہک کی درخواست پر، Lugao Power اپنی سہولت پر گواہ فیکٹری ایکسیپٹنس ٹیسٹنگ (FAT) کا انتظام کرتا ہے۔ FAT کے دوران، کسٹمر کے انجینئرز یا مقرر کردہ معائنہ ایجنٹ تمام معمول کے برقی ٹیسٹ دیکھ سکتے ہیں، مواد اور اجزاء کے سرٹیفکیٹس کا جائزہ لے سکتے ہیں، جہتی موافقت کی تصدیق کر سکتے ہیں، معیار کی دستاویزات کا معائنہ کر سکتے ہیں، اور شپمنٹ کی اجازت دینے سے پہلے نام کی تختی کی درستگی کی تصدیق کر سکتے ہیں۔ ٹیسٹ ڈیٹا، کیلیبریشن ریکارڈز، اور انسپکٹر سائن آف کے ساتھ مکمل FAT ٹیسٹ رپورٹس ڈیلیوری دستاویزی پیکیج کے حصے کے طور پر فراہم کی جاتی ہیں۔
